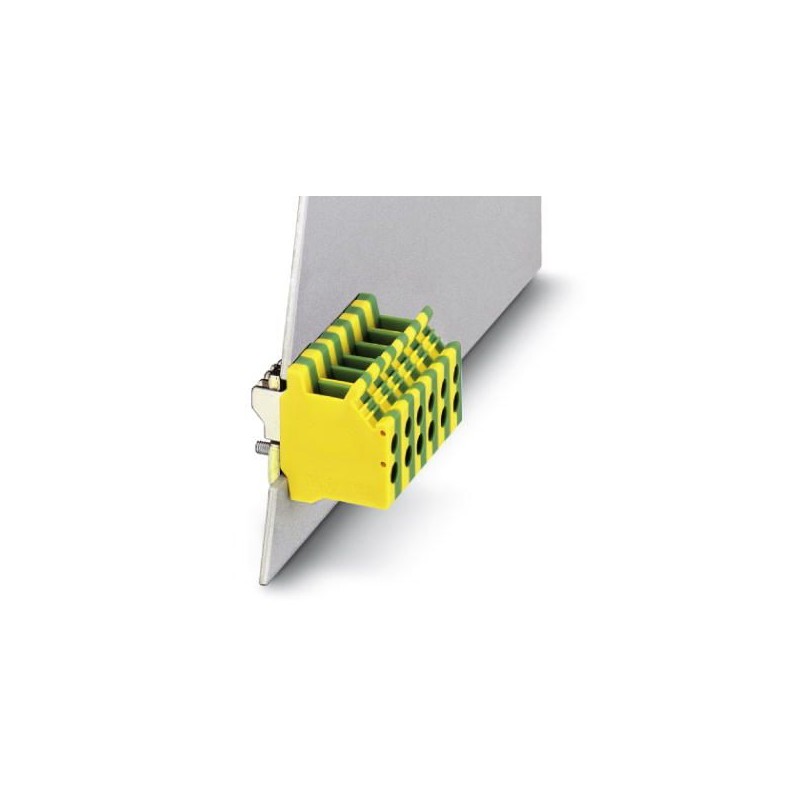

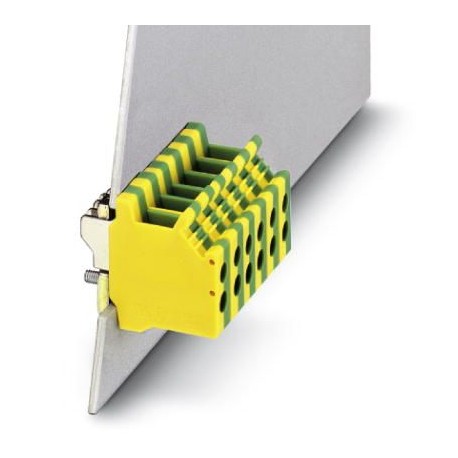

DFK 4-PE 0708315 PHOENIX CONTACT BJ traversant PE, Mode de raccordement: Raccordement vissé, Courant de char..
DFK 4-PE
0708315
PHOENIX_CONTACT
50
BJ traversant PE, Mode de raccordement: Raccordement vissé, Courant de charge: 18 A, Section: 0,2 mm²
Blocs de jonction > Borne traversante
Connecteurs PCB
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
En savoir plus
▲Généralités
| Nombre d'étages | 1 |
|---|---|
| Nombre de connexions | 2 |
| Section nominale | 4 mm² |
| Coloris | vert/jaune |
| Matériau isolant | PA |
| Classe d'inflammabilité selon UL 94 | V2 |
Généralités
| Tension de choc assignée | 4 kV |
|---|---|
| Degré de pollution | 3 |
| Catégorie de surtension | III |
| Groupe d'isolant | I |
| Connexion selon la norme | CEI 60947-7-2 |
| Intensité nominale IN | 17,5 A |
| Courant de charge maximal | 17,5 A |
| Tension nominale UN | 400 V |
| Paroi latérale ouverte | nein |
| Nombre de pôles | 0 |
Dimensions
| Largeur | 6,2 mm |
|---|---|
| Longueur | 29 mm |
| Epaisseur tôle | 1,5 mm |
Caractéristiques de raccordement
| Remarque | Accès |
|---|---|
| Côté raccordement | Etage 1 extérieur 1 |
| Mode de raccordement | Raccordement vissé |
| Section de conducteur rigide min. | 0,2 mm² |
| Section de conducteur rigide max. | 6 mm² |
| Section de conducteur souple min. | 0,2 mm² |
| Section de conducteur souple max. | 4 mm² |
| Section du conducteur AWG min. | 24 |
| Section du conducteur AWG max. | 10 |
| Section de conducteur souple avec embout sans cône d'entrée isolant max. | 0,25 mm² |
| 4 mm² | |
| Section de conducteur souple avec embout et cône d'entrée isolant min. | 0,25 mm² |
| Section de conducteur souple avec embout et cône d'entrée isolant max. | 2,5 mm² |
| 2 conducteurs rigides de même section min. | 0,2 mm² |
| 2 conducteurs rigides de même section max. | 1,5 mm² |
| 2 conducteurs souples de même section min. | 0,2 mm² |
| 2 conducteurs souples de même section max. | 1,5 mm² |
| 2 conducteurs souples de même section avec AEH sans cône d'entrée isolant min. | 0,25 mm² |
| 2 conducteurs souples de même section avec AEH sans cône d'entrée isolant max. | 1,5 mm² |
| 2 conducteurs souples de même section avec TWIN-AEH et cône d'entrée isolant min. | 0,5 mm² |
| 2 conducteurs souples de même section avec TWIN-AEH et cône d'entrée isolant max. | 2,5 mm² |
| Longueur à dénuder | 8 mm |
| Gabarit | A4 |
| Filetage vis | M3 |
| Couple de serrage min. | 0,6 Nm |
| Couple de serrage max. | 0,8 Nm |
| Gabarit | A4 |
| Raccordement par clips | 2,8 x 0,8 mm |
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX CONNECTEURS FR.pdf | 14 Mbytes |
|
| PHOENIX CONTACT-0708315-DFK 4-PE | 119 Kbytes |
|
