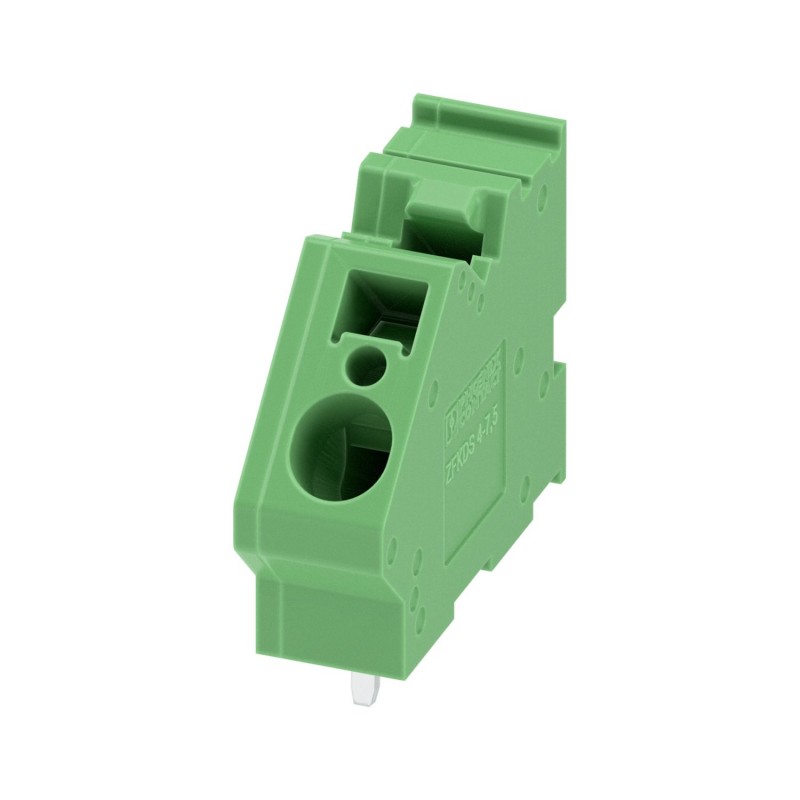

ZFKDSA 4- 9 1907542 PHOENIX CONTACT Bloc de jonction C.I.
ZFKDSA 4-9
1907542
PHOENIX_CONTACT
50
Bloc de jonction C.I.
Cosse de 9 mm d’épaisseur, nécessaire à l’extrémité d’une rangée de borniers
Bloc de jonction terminal, 9 mm de largeur, nécessaire en bout de rangée
Connecteurs > Borne de circuit imprimé
Connecteurs PCB
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲Caractéristiques techniques
Propriétés du produit
| Type de produit | Borne de circuit imprimé |
| Gamme de produits | ZFKDS(A) 4 |
| Ligne de produits | COMBICON Terminals L |
| Type | Bloc de jonction pour C.I. juxtaposable |
| Nombre de pôles | 1 |
| Pas | 7,5 mm |
| Nombre de connexions | 1 |
| Nombre de rangées | 1 |
| Nombre de potentiels | 1 |
| Tracé brochage | Brochage linéaire |
| Nombre de picots par potentiel | 2 |
| État de la gestion des données | |
| Révision de l'article | 02 |
Propriétés électriques
| Intensité nominale IN | 32 A |
| Tension nominale UN | 630 V |
| Tension de référence (III/3) | 500 V |
| Tension de tenue aux chocs assignée (III/3) | 6 kV |
| Tension assignée (III/2) | 630 V |
| Tension de tenue aux chocs assignée (III/2) | 6 kV |
| Tension de référence (II/2) | 1000 V |
| Tension de tenue aux chocs assignée (II/2) | 6 kV |
Caractéristiques de raccordement
| Technologie de raccordement | |
| Type | Bloc de jonction pour C.I. juxtaposable |
| Section nominale | 4 mm² |
| Raccordement du conducteur | |
| Type de raccordement | Raccordement à ressort |
| Section de conducteur rigide | 0,2 mm² ... 6 mm² |
| Section de conducteur souple | 0,2 mm² ... 4 mm² |
| Section conduct. AWG | 24 ... 10 |
| Section de conducteur souple avec embout, sans douille en plastique | 0,25 mm² ... 4 mm² |
| Section de conducteur souple avec embout et douille en plastique | 0,25 mm² ... 4 mm² |
| Longueur à dénuder | 10 mm |
Montage
| Type de montage | Soudage à la vague |
| Tracé brochage | Brochage linéaire |
Indications sur les matériaux
| Indication de matériau - contact | |
| Remarque | Conforme à WEEE/RoHS, exempt de trichite suivant la norme CEI 60068-2-82/JEDEC JESD 201 |
| Matériau de contact | Alliage de Cu |
| Qualité de surface | étamage galvanique |
| Surface métallique point de connexion (couche supérieure) | Etain (10 - 16 µm Sn) |
| Surface métallique zone de soudage (couche supérieure) | Etain (10 - 16 µm Sn) |
| Indication de matériau - boîtier | |
| Coloris (Boîtiers) | vert (6021) |
| Matériau isolant | PA |
| Groupe d'isolant | I |
| IRC selon CEI 60112 | 600 |
| Classe d'inflammabilité selon UL 94 | V0 |
| Indice d'inflammabilité au fil incandescent GWFI selon EN 60695-2-12 | 850 |
| Température d'ignition au fil incandescent GWIT selon EN 60695-2-13 | 775 |
| Température des essais de pression à bille selon la norme EN 60695-10-2 | 125 °C |
| Indications sur les matériaux - Elément d'actionnement | |
| Coloris (Élément d'actionnement) | vert (6021) |
Dimensions
| Dessin coté |  |
| Pas | 7,5 mm |
| Largeur [w] | 9 mm |
| Hauteur [h] | 27,6 mm |
| Longueur [l] | 29 mm |
| Hauteur de montage | 23 mm |
| Longueur du picot de soudage [P] | 4,6 mm |
| Dimensions des picots | 1 x 1,4 mm |
| Conception de circuits imprimés | |
| Diamètre de perçage | 1,8 mm |
Contrôles mécaniques
| Contrôle du raccordement | |
| Spécification de contrôle | DIN EN 60998-2-2 (VDE 0613-2-2):1994-08 |
| Résultat | Essai réussi |
| Recherche de dommages et de desserrage des conducteurs | |
| Spécification de contrôle | DIN EN 60998-2-2 (VDE 0613-2-2):1994-08 |
| Résultat | Essai réussi |
| Contrôle de traction | |
| Spécification de contrôle | DIN EN 60998-2-2 (VDE 0613-2-2):1994-08 |
| Section de conducteur/type de conducteur/effort de traction, valeur nominale/réelle | 0,2 mm² / rigide / > 10 N |
| 0,2 mm² / souple / > 10 N | |
| 6 mm² / rigide / > 80 N | |
| 4 mm² / souple / > 60 N | |
Contrôles électriques
| Essai d'échauffement | |
| Spécification de contrôle | DIN EN 60998-2-1 (VDE 0613-2-1):1994-04 |
| Exigence contrôle de l'échauffement | Augmentation de température ≤ 45 K |
| Résistance d'isolement | |
| Spécification de contrôle | DIN EN 60998-2-2 (VDE 0613-2-2):1994-08 |
| Résistance d'isolement pôles voisins | 109Ω |
| Distances dans l'air et lignes de fuite | |
| Groupe d'isolant | I |
| Tension d'isolement assignée (III/3) | 500 V |
| Tension de tenue aux chocs assignée (III/3) | 6 kV |
| Tension d'isolement assignée (III/2) | 630 V |
| Tension de choc assignée (III/2) | 6 kV |
| Tension d'isolement assignée (II/2) | 1000 V |
| Tension de tenue aux chocs assignée (II/2) | 6 kV |
Conditions environnementales et de durée de vie
| Essai de résistance aux vibrations | |
| Spécification de contrôle | DIN EN 60068-2-6:1996-05 |
| Fréquence | 10 - 150 - 10 Hz |
| Vitesse de balayage | 1 octave/min |
| Amplitude | 0,35 mm (10 Hz ... 60,1 Hz) |
| Accélération | 5g (60,1 Hz ... 150 Hz) |
| Durée de contrôle par axe | 2,5 h |
| Sens du contrôle | Axes X, Y et Z |
| Essai au fil incandescent | |
| Spécification de contrôle | DIN EN 60998-2-2 (VDE 0613-2-2):1994-08 |
| Température | 850 °C |
| Temps d'action | 5 s |
| Conditions ambiantes | |
| Température ambiante (fonctionnement) | -40 °C ... 100 °C (En fonction de la courbe de capacité de courant / de derating) |
| Température ambiante (stockage/transport) | -40 °C ... 70 °C |
| Humidité rel. de l'air (stockage/transport) | 30 % ... 70 % |
| Température ambiante (montage) | -5 °C ... 100 °C |
Indications sur l'emballage
| Type de conditionnement | emballé dans un carton |
| Caractéristique | Valeur |
|---|---|
| Hauteur (EF000040) | 27.6 mm |
| Nombre de raccordements électriques (EF008252) | 1 |
| Nombre d'étages (EF002659) | 1 |
| Dimension des raccordements (EF006827) | 7.5 mm |
| Courant assigné In (EF008250) | 32 A |
| Tension assignée (EF000228) | 630 V |
| Tension nominale de tenue aux chocs (EF002993) | 6 kV |
| Catégorie de surtension (EF006785) | III |
| Degré de pollution (EF006786) | 2 |
| Type de raccordement du conducteur (EF006821) | Raccordement par borne à ressort |
| Section de conducteur connectable monofilaire (EF007337) | 0.2 mm² |
| Section de conducteur connectable à fil fin avec embout de câble (EF007339) | 0.25 mm² |
| Section de conducteur connectable à fil fin sans embout de câble (EF007341) | 0.2 mm² |
| Section de conducteur connectable multifilaire (EF007343) | 6 mm² |
| Type de raccordement du circuit imprimé (EF006822) | Raccord à souder |
| Matériau de la surface de raccordement (EF006826) | Étain |
| Diamètre de la broche de raccordement (EF006823) | 1.8 mm |
| Longueur de la broche (EF006825) | 4.6 mm |
| Matériau du corps isolant (EF007543) | Autre |
| Couleur du boîtier (EF000136) | Vert |
| Classe d'inflammabilité du matériau isolant selon UL 94 (EF002521) | V0 |
| Température de fonctionnement (EF002393) | -40 °C |
| Type de fixation du circuit imprimé (EF008226) | Contact de raccordement |
| Type de fixation (EF002442) | Souder |
| Type de banderolage (EF007011) | Carton (pour CMS) |
