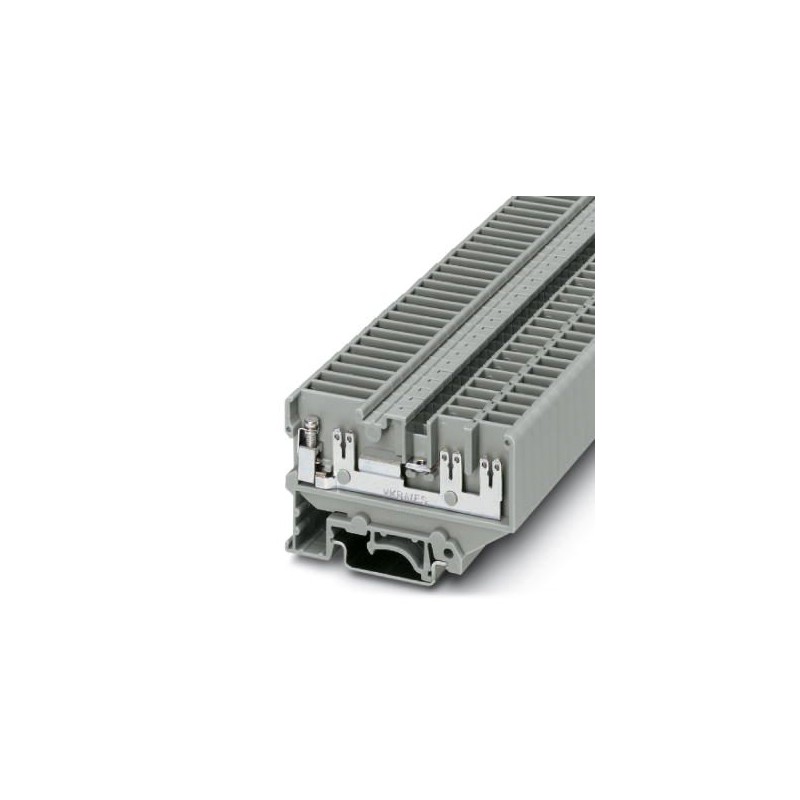

PHOENIX_CONTACT UVKB 4-FS(6-2,8-0,8) 1954016 - Image 1

Les images sont à titre illustratif. Svp, révisez la fiche technique.

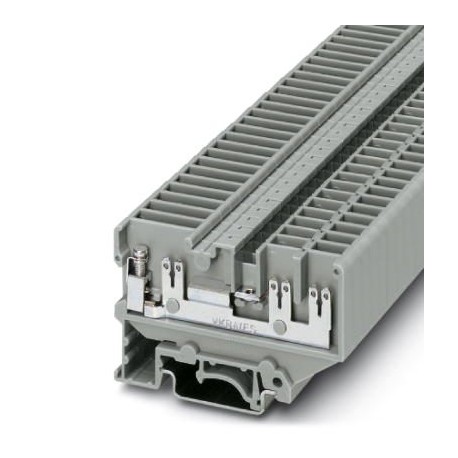

UVKB 4-FS(6-2,8-0,8) 1954016 PHOENIX CONTACT Blocs de jonction simple

Référence: UVKB 4-FS(6-2,8-0,8)

Code: 1954016

Fabricant: PHOENIX_CONTACT

Description:

Blocs de jonction simple
Borne traversante, tension nominale : 500 V, courant nominal : 29 A, 1er étage, raccordement à gauche, type de raccordement : Raccord à vis, Section dimensionnelle : 4 mm², Section : 0,2 mm² - 4 mm², Type de raccordement : Raccord à prise plate, montage : NS 35/7,5, NS 35/15, NS 32, couleur : gris

Catégories:

  • PHOENIX_CONTACT > Connectivité armoires industrielles

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT

  • En savoir plus
  • ETIM
  • PDF
  • Commentaires
Garantie, réparation et dévolution.

* Cet article est peut-être obsolète. Si vous êtes intéressé, demandez-nous un devis et nous vous dirons s'il y a des unités disponibles. S'il n'y en a plus, un de nos techniciens recherchera une alternative livrable présentant des caractéristiques similaires.

Demandez un devis et nous vérifierons la disponibilité des unités. Si aucune unité n'est disponible, l'un de nos techniciens recherchera une solution alternative.

DERNIÈRE CONSULTÉS

EN SAVOIR PLUS

Données commerciales

Code de commande1954016
Unité de conditionnement50 pcs
Quantité minimum de commande50 pcs
Page cataloguePage 498 (C-1-2017)
GTIN4017918052560
Poids par pièce (hors emballage)0,013 KGM
Numéro du tarif douanier85369010
Pays d'originePL (Pologne)

Généralités

Nombre d'étages1
Nombre de connexions4
Section nominale4 mm²
Colorisgris
Matériau isolantPA
Classe d'inflammabilité selon UL 94V2
Tension de choc assignée6 kV
Degré de pollution3
Catégorie de surtensionIII
Groupe d'isolantI
Puissance dissipée maximale en condition nominale1,02 W
Type de raccordementRaccordement vissé
Courant de charge maximal29 A (pour une section de conducteur de 4 mm²)
Intensité nominale IN29 A
Tension nominale UN500 V (L'indication de la valeur de la tension pour les connexions à clips selon EN 61210 dépend notamment de la grandeur nominale, du matériau et de l'isolant du clip ainsi que de la section du conducteur.)
Type de raccordementraccordement par clips
Paroi latérale ouverteoui

Dimensions

Largeur6,2 mm
Longueur68 mm
Hauteur NS 35/7,544 mm
Hauteur NS 35/1551,5 mm
Hauteur NS 3249 mm
Largeur de flasque2,2 mm

Caractéristiques de raccordement

Type de raccordementRaccordement vissé
Filetage visM3
Couple de serrage min.0,6 Nm
Couple de serrage max.0,8 Nm
Longueur à dénuder8 mm
Section de conducteur rigide min.0,2 mm²
Section de conducteur rigide max.4 mm²
Section du conducteur AWG min.24
Section du conducteur AWG max.12
Section de conducteur souple min.0,2 mm²
Section de conducteur souple max.4 mm²
Section de conducteur souple AWG min.24
Section de conducteur AWG souple max.12
Section de conducteur souple avec embout sans cône d'entrée isolant max.0,25 mm²
4 mm²
Section de conducteur souple avec embout et cône d'entrée isolant min.0,25 mm²
Section de conducteur souple avec embout et cône d'entrée isolant max.2,5 mm²
Section avec peigne de liaison rigide max.4 mm²
Section avec peigne de liaison souple max.4 mm²
2 conducteurs rigides de même section min.0,2 mm²
2 conducteurs rigides de même section max.1,5 mm²
2 conducteurs souples de même section min.0,2 mm²
2 conducteurs souples de même section max.1,5 mm²
2 conducteurs souples de même section avec AEH sans cône d'entrée isolant min.0,25 mm²
2 conducteurs souples de même section avec AEH sans cône d'entrée isolant max.1,5 mm²
2 conducteurs souples de même section avec TWIN-AEH et cône d'entrée isolant min.0,5 mm²
2 conducteurs souples de même section avec TWIN-AEH et cône d'entrée isolant max.2,5 mm²
GabaritA3
Type de raccordementraccordement par clips

Normes et spécifications

Connexion selon la normeUL
Classe d'inflammabilité selon UL 94V2

Environmental Product Compliance

China RoHSPériode d'utilisation conforme (EFUP) : 50 ans
La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses.

Classifications

ETIM for 1954016 Blocs de jonction (EC000897)

Nom de la caractéristiqueSection de conducteur connectable à fil fin sans embout de câble (EF007341)
Valeur de la caractéristique0.2 mm²
Nom de la caractéristiqueSection de conducteur connectable à fil fin avec embout de câble (EF007339)
Valeur de la caractéristique0.25 mm²
Nom de la caractéristiqueSection de conducteur connectable monofilaire (EF007337)
Valeur de la caractéristique0.2 mm²
Nom de la caractéristiqueSection de conducteur connectable multifilaire (EF007343)
Valeur de la caractéristique0.2 mm²
Nom de la caractéristiqueCourant assigné In (EF008250)
Valeur de la caractéristique29 A
Nom de la caractéristiqueTension assignée (EF000228)
Valeur de la caractéristique500 V
Nom de la caractéristiqueFinition raccordement électrique 1 (EF002526)
Valeur de la caractéristiqueBorne à vis
Nom de la caractéristiqueFinition raccordement électrique 2 (EF002527)
Valeur de la caractéristiqueBorne à vis
Nom de la caractéristiqueNombre de positions de serrage par étage (EF002660)
Valeur de la caractéristique4
Nom de la caractéristiqueAdapté aux matériaux conducteurs (EF012572)
Valeur de la caractéristiqueAluminium/cuivre
Nom de la caractéristiqueType de montage (EF000003)
Valeur de la caractéristiqueProfilé chapeau 35 mm
Nom de la caractéristiqueMatériau du corps isolant (EF007543)
Valeur de la caractéristiqueAutre
Nom de la caractéristiqueTempérature de fonctionnement (EF002393)
Valeur de la caractéristique-60 °C
Nom de la caractéristiqueClasse d'inflammabilité du matériau isolant selon UL 94 (EF002521)
Valeur de la caractéristiqueV2
Nom de la caractéristiqueLargeur (EF000008)
Valeur de la caractéristique6.2 mm
Nom de la caractéristiqueHauteur (EF000040)
Valeur de la caractéristique68 mm
Nom de la caractéristiqueProfondeur (EF000049)
Valeur de la caractéristique44 mm
Nom de la caractéristiquePlaque de fermeture requise (EF002525)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueCouleur (EF000007)
Valeur de la caractéristiqueGris
Nom de la caractéristiqueÉtages reliés à l'intérieur (EF002661)
Valeur de la caractéristiqueOui
