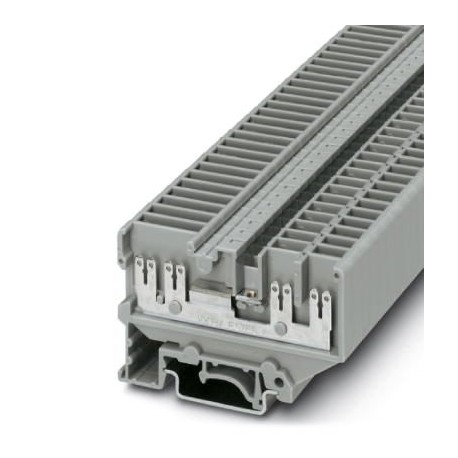

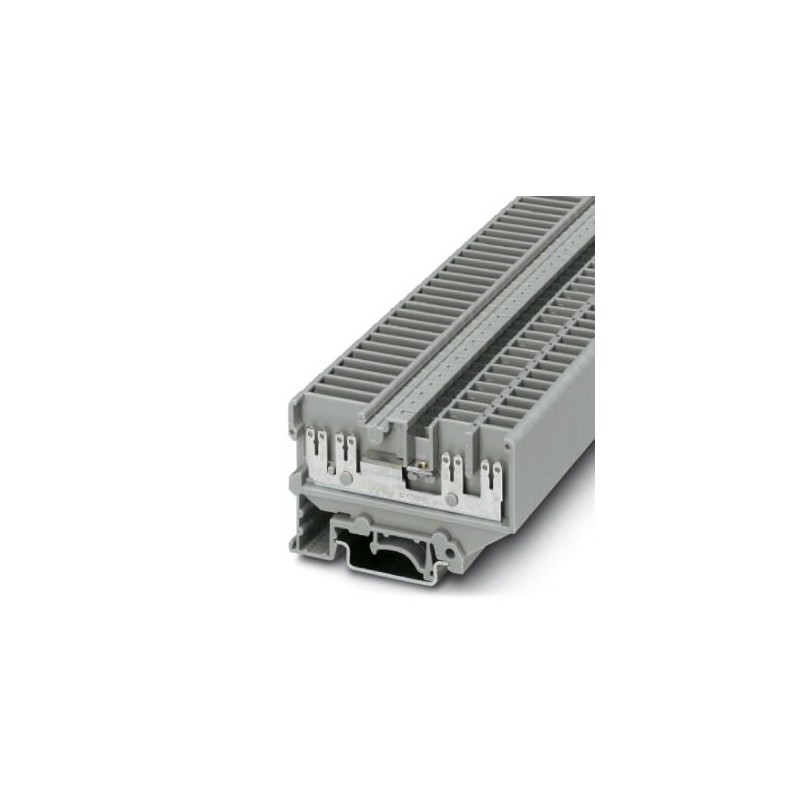

UVKB 4-FS/FS(8-2,8-0,8) 1953017 PHOENIX CONTACT Blocs de jonction simple
UVKB 4-FS/FS(8-2,8-0,8)
1953017
PHOENIX_CONTACT
50
Blocs de jonction simple
Borne de traversée, tension nominale : 800 V, courant nominal : 32 A, nombre de connexions : 8, type de connexion : Connexion à prise plate, 1er étage, Section de dimensionnement : 4 mm², section : 0,5 mm² - 6 mm², classe de montage : NS 32, NS 35/7,5, NS 35/15, couleur : gris
Blocs de jonction > Bloc de jonction traversant
Connectivité armoires industrielles
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲Données commerciales
| Code de commande | 1953017 |
|---|---|
| Unité de conditionnement | 50 pcs |
| Quantité minimum de commande | 50 pcs |
| Page catalogue | Page 499 (C-1-2017) |
| GTIN | 4017918052508 |
| Poids par pièce (hors emballage) | 0,011 KGM |
| Numéro du tarif douanier | 85369010 |
| Pays d'origine | PL (Pologne) |
Généralités
| Nombre d'étages | 2 |
|---|---|
| Nombre de connexions | 8 |
| Potentiels | 1 |
| Section nominale | 4 mm² |
| Coloris | gris |
| Matériau isolant | PA |
| Classe d'inflammabilité selon UL 94 | V2 |
| Tension de choc assignée | 8 kV |
| Degré de pollution | 3 |
| Catégorie de surtension | III |
| Groupe d'isolant | I |
| Puissance dissipée maximale en condition nominale | 1,02 W (lors du raccordement de plusieurs étages, la valeur se multiplie) |
| Courant de charge maximal | 32 A (dépend du clip) |
| Intensité nominale IN | 32 A (dépend du clip) |
| Tension nominale UN | 800 V (L'indication de la valeur de la tension pour les connexions à clips selon EN 61210 dépend notamment de la grandeur nominale, du matériau et de l'isolant du clip ainsi que de la section du conducteur.) |
| Paroi latérale ouverte | oui |
Dimensions
| Largeur | 6,2 mm |
|---|---|
| Largeur de flasque | 2,2 mm |
| Longueur | 68 mm |
| Hauteur NS 35/7,5 | 44 mm |
| Hauteur NS 35/15 | 51,5 mm |
| Hauteur NS 32 | 49 mm |
Caractéristiques de raccordement
| Type de raccordement | raccordement par clips |
|---|---|
| Section de conducteur rigide min. | 0,5 mm² |
| Section de conducteur rigide max. | 6 mm² |
| Section du conducteur AWG min. | 20 |
| Section du conducteur AWG max. | 10 |
| Section de conducteur souple min. | 0,5 mm² |
| Section de conducteur souple max. | 6 mm² |
| Section de conducteur souple AWG min. | 20 |
| Section de conducteur AWG souple max. | 10 |
| Section de conducteur souple avec embout et cône d'entrée isolant min. | 0,5 mm² |
| Section de conducteur souple avec embout et cône d'entrée isolant max. | 6 mm² |
| Raccordement par clips | 6,3/2,8 x 0,8 mm |
Environmental Product Compliance
| China RoHS | Période d'utilisation conforme (EFUP) : 50 ans |
|---|---|
| La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses. |
Classifications
eCl@ss 4.027141120eCl@ss 4.127141120eCl@ss 5.027141120eCl@ss 5.127141100eCl@ss 6.027141100eCl@ss 7.027141120eCl@ss 8.027141120eCl@ss 9.027141120
| Caractéristique | Valeur |
|---|---|
| Section de conducteur connectable à fil fin sans embout de câble (EF007341) | 0.5 mm² |
| Section de conducteur connectable à fil fin avec embout de câble (EF007339) | 0.5 mm² |
| Section de conducteur connectable monofilaire (EF007337) | 0.5 mm² |
| Courant assigné In (EF008250) | 32 A |
| Tension assignée (EF000228) | 800 V |
| Finition raccordement électrique 1 (EF002526) | Raccordement par fiche plate |
| Finition raccordement électrique 2 (EF002527) | Raccordement par fiche plate |
| Nombre de positions de serrage par étage (EF002660) | 8 |
| Adapté aux matériaux conducteurs (EF012572) | Aluminium/cuivre |
| Type de montage (EF000003) | Profilé chapeau 35 mm |
| Matériau du corps isolant (EF007543) | Autre |
| Température de fonctionnement (EF002393) | -60 °C |
| Classe d'inflammabilité du matériau isolant selon UL 94 (EF002521) | V2 |
| Largeur (EF000008) | 6.2 mm |
| Hauteur (EF000040) | 68 mm |
| Profondeur (EF000049) | 44 mm |
| Plaque de fermeture requise (EF002525) | Oui |
| Couleur (EF000007) | Gris |
| Étages reliés à l'intérieur (EF002661) | Oui |
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX BLOCS DE JONCTION FR.pdf | 78 Mbytes |
|
| PHOENIX CONTACT-1953017-UVKB 4-FS/FS(8-2,8-0,8) | 117 Kbytes |
|
