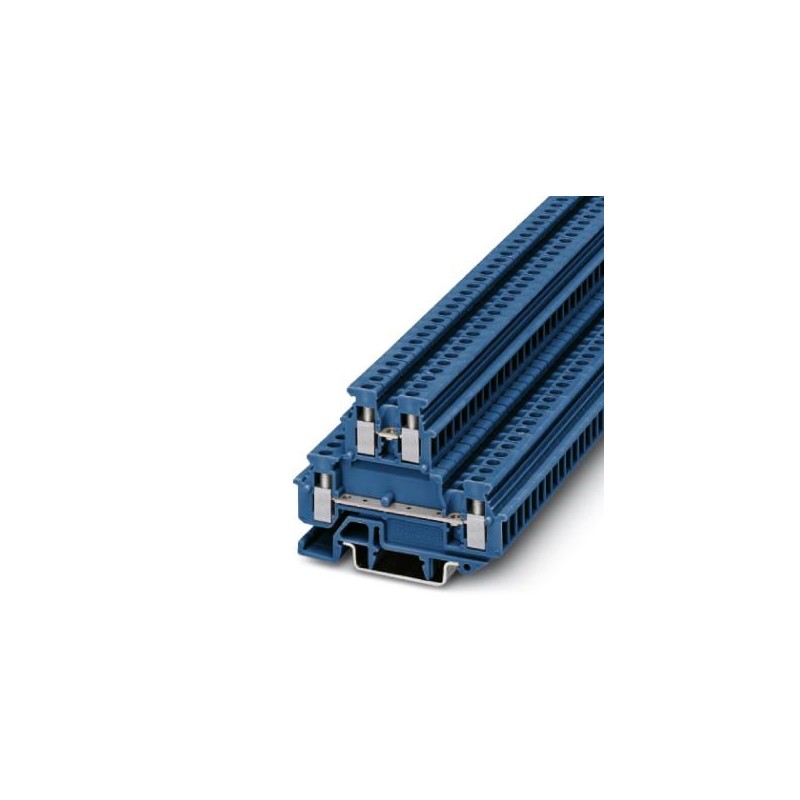

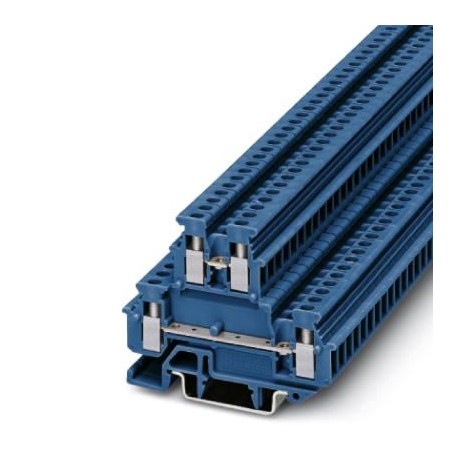

MBKKB 2,5 BU 1414077 PHOENIX CONTACT Mini bloc de jonction de traversée
MBKKB 2,5 BU
1414077
PHOENIX_CONTACT
50
Mini bloc de jonction de traversée
Blocs de jonction > Bloc de jonction traversant
Terminaux
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
En savoir plus
▲Données commerciales
| Code de commande | 1414077 |
|---|---|
| Unité de conditionnement | 50 pcs |
| Quantité minimum de commande | 50 pcs |
| Page catalogue | Page 530 (C-1-2017) |
| GTIN | 4017918021320 |
| Poids par pièce (hors emballage) | 0,010 KGM |
| Numéro du tarif douanier | 85369010 |
| Pays d'origine | CN (Chine) |
Généralités
| Nombre d'étages | 2 |
|---|---|
| Nombre de connexions | 4 |
| Section nominale | 2,5 mm² |
| Coloris | bleu |
| Matériau isolant | PA |
| Classe d'inflammabilité selon UL 94 | V2 |
| Tension de choc assignée | 6 kV |
| Degré de pollution | 3 |
| Catégorie de surtension | III |
| Groupe d'isolant | I |
| Puissance dissipée maximale en condition nominale | 0,77 W (lors du raccordement de plusieurs étages, la valeur se multiplie) |
| Connexion selon la norme | CEI 60947-7-1 |
| Intensité nominale IN | 24 A |
| Courant de charge maximal | 24 A (pour une section de conducteur de 4 mm²) |
| Tension nominale UN | 500 V |
| Paroi latérale ouverte | oui |
| Résultat de l'essai de tension de choc | Test réussi |
| Valeur de consigne essai de tension de choc | 7,3 kV |
| Résultat de l'essai de tension de tenue aux courants alternatifs | Test réussi |
| Val. cons. tension tenue courants altern. | 1,89 kV |
| Contrôle de la résistance mécanique des bornes (raccordement conducteur x5) | Test réussi |
| Résultat contrôle de courbure | Test réussi |
| Contrôle de courbure vitesse de rotation | 10 tr./min |
| Contrôle de courbure tours | 135 |
| Contrôle courbure section conducteur/poids | 0,2 mm2/0,2 kg |
| 2,5 mm2/0,7 kg | |
| 4 mm2/0,9 kg | |
| Résultat contrôle de traction | Test réussi |
| Contrôle de traction section conducteur | 0,2 mm² |
| Valeur de consigne force de traction | 10 N |
| Contrôle de traction section conducteur | 2,5 mm² |
| Valeur de consigne force de traction | 50 N |
| Contrôle de traction section conducteur | 4 mm² |
| Valeur de consigne force de traction | 60 N |
| Résultat ajustement serré sur le support de fixation | Test réussi |
| Ajustement serré sur support de fixation | NS 35/NS 15 |
| Valeur de consigne | 1 N |
| Résultat essai de chute de tension | Test réussi |
| Exigence chute de tension | ≤ 3,2 mV |
| Résultat essai d'échauffement | Test réussi |
| Résultat résistance aux courts-circuits | Test réussi |
| Contrôle résistance aux courts-circuits section conducteur | 2,5 mm² |
| Courant instantané | 0,3 kA |
| Résultat de l'essai thermique | Test réussi |
| Preuve des caractéristiques thermiques (brûleur aiguille) durée d'action | 30 s |
| Indice relatif température matériau isolant (Elec. ; UL 746 B) | 125 °C |
| Indice de température matériau isolant (DIN EN 60216-1 (VDE 0304-21)) | 125 °C |
Dimensions
| Largeur | 5,2 mm |
|---|---|
| Longueur | 62 mm |
| Hauteur NS 15 | 47,5 mm |
| Hauteur NS 35/7,5 | 48 mm |
| Hauteur NS 35/15 | 55,5 mm |
Caractéristiques de raccordement
| Type de raccordement | Raccordement vissé |
|---|---|
| Section de conducteur rigide min. | 0,2 mm² |
| Section de conducteur rigide max. | 4 mm² |
| Section de conducteur souple min. | 0,2 mm² |
| Section de conducteur souple max. | 2,5 mm² |
| Section du conducteur AWG min. | 24 |
| Section du conducteur AWG max. | 12 |
| Section de conducteur souple avec embout sans cône d'entrée isolant max. | 0,25 mm² |
| 2,5 mm² | |
| Section de conducteur souple avec embout et cône d'entrée isolant min. | 0,25 mm² |
| Section de conducteur souple avec embout et cône d'entrée isolant max. | 1,5 mm² |
| Section avec peigne de liaison rigide max. | 2,5 mm² |
| Section avec peigne de liaison souple max. | 2,5 mm² |
| 2 conducteurs rigides de même section min. | 0,2 mm² |
| 2 conducteurs rigides de même section max. | 1,5 mm² |
| 2 conducteurs souples de même section min. | 0,2 mm² |
| 2 conducteurs souples de même section max. | 1,5 mm² |
| 2 conducteurs souples de même section avec AEH sans cône d'entrée isolant min. | 0,25 mm² |
| 2 conducteurs souples de même section avec AEH sans cône d'entrée isolant max. | 1,5 mm² |
| 2 conducteurs souples de même section avec TWIN-AEH et cône d'entrée isolant min. | 0,5 mm² |
| 2 conducteurs souples de même section avec TWIN-AEH et cône d'entrée isolant max. | 1 mm² |
| Section avec peigne de liaison rigide max. | 2,5 mm² |
| Section avec peigne de liaison souple max. | 2,5 mm² |
| Longueur à dénuder | 7 mm |
| Gabarit | A3 |
| Filetage vis | M3 |
| Couple de serrage min. | 0,5 Nm |
| Couple de serrage max. | 0,6 Nm |
Normes et spécifications
| Connexion selon la norme | CSA |
|---|---|
| CEI 60947-7-1 | |
| Classe d'inflammabilité selon UL 94 | V2 |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Période d'utilisation conforme (EFUP) : 50 ans |
| La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses. |
Classifications
eCl@ss 4.027141118eCl@ss 4.127141118eCl@ss 5.027141118eCl@ss 5.127141100eCl@ss 6.027141100eCl@ss 7.027141120eCl@ss 8.027141120eCl@ss 9.027141120
