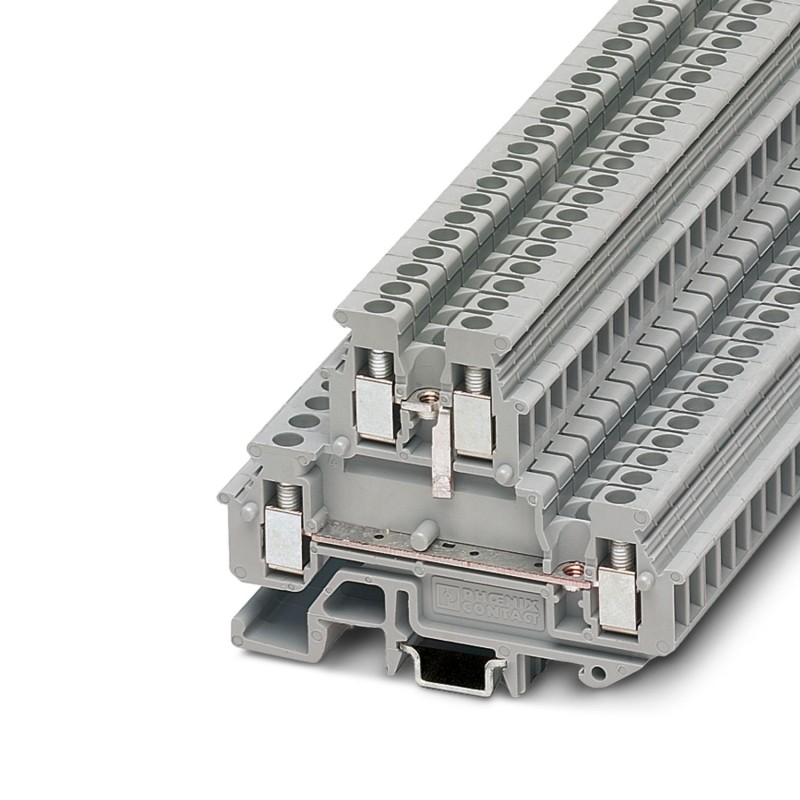

MBKKB 2,5-BE 1414103 PHOENIX CONTACT Mini bloc de jonction de traversée
MBKKB 2,5-BE
1414103
PHOENIX_CONTACT
50
Mini bloc de jonction de traversée
Mini-bornier, Largeur maximale des composants à souder : 4 mm, pour le montage de composants auto-sélectionnants, tension nominale : 500 V, courant nominal : 24 A, 1er et 2ème étage, type de raccordement : Connexion à vis, Section de dimensionnement : 2,5 mm², Section : 0,2 mm² - 4 mm², montage : NS 15, NS 35/7,5, NS 35/15, couleur : gris
Mini bornier traversant, Largeur maximale des composants à souder : 4 mm, pour l’installation de composants sélectionnables individuellement, tension nominale : 500 V, courant nominal : 24 A, 1er et 2ème niveaux, mode de raccordement : Connexion à vis, Section nominale : 2,5 mm2, Section : 0,2 mm2 - 4 mm2, montage : NS 15, NS 35/7,5, NS 35/15, Couleur : Gris
Blocs de jonction > Bloc de jonction porte-composant
Terminaux
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲Données commerciales
| Code de commande | 1414103 |
|---|---|
| Unité de conditionnement | 50 pcs |
| Quantité minimum de commande | 50 pcs |
| Page catalogue | Page 531 (C-1-2017) |
| GTIN | 4017918155155 |
| Poids par pièce (hors emballage) | 0,012 KGM |
| Numéro du tarif douanier | 85369010 |
| Pays d'origine | PL (Pologne) |
Généralités
| Remarque | Largeur maximale des composants à souder : 4 mm |
|---|---|
| Nombre d'étages | 2 |
| Nombre de connexions | 4 |
| Section nominale | 2,5 mm² |
| Coloris | gris |
| Matériau isolant | PA |
| Classe d'inflammabilité selon UL 94 | V2 |
| Tension de choc assignée | 6 kV |
| Degré de pollution | 3 |
| Catégorie de surtension | III |
| Groupe d'isolant | I |
| Connexion selon la norme | CEI 60947-7-1 |
| Intensité nominale IN | 24 A |
| Courant de charge maximal | 24 A (pour une section de conducteur de 2,5 mm²) |
| Tension nominale UN | 500 V (Indication concernant la rigidité diélectrique par rapport aux blocs de jonction voisins ou au profilé.) |
| Paroi latérale ouverte | oui |
| Nombre de pôles | 2 |
Caractéristiques de raccordement
| Section de conducteur rigide min. | 0,2 mm² |
|---|---|
| Section de conducteur rigide max. | 4 mm² |
| Section de conducteur souple min. | 0,2 mm² |
| Section de conducteur souple max. | 2,5 mm² |
| Section du conducteur AWG min. | 24 |
| Section du conducteur AWG max. | 12 |
| Section de conducteur souple avec embout sans cône d'entrée isolant max. | 0,25 mm² |
| 2,5 mm² | |
| Section de conducteur souple avec embout et cône d'entrée isolant min. | 0,25 mm² |
| Section de conducteur souple avec embout et cône d'entrée isolant max. | 2,5 mm² |
| 2 conducteurs rigides de même section min. | 0,2 mm² |
| 2 conducteurs rigides de même section max. | 1 mm² |
| 2 conducteurs souples de même section min. | 0,2 mm² |
| 2 conducteurs souples de même section max. | 1,5 mm² |
| 2 conducteurs souples de même section avec AEH sans cône d'entrée isolant min. | 0,25 mm² |
| 2 conducteurs souples de même section avec AEH sans cône d'entrée isolant max. | 1,5 mm² |
| 2 conducteurs souples de même section avec TWIN-AEH et cône d'entrée isolant min. | 0,5 mm² |
| 2 conducteurs souples de même section avec TWIN-AEH et cône d'entrée isolant max. | 1,5 mm² |
| Section avec peigne de liaison rigide max. | 2,5 mm² |
| Section avec peigne de liaison souple max. | 2,5 mm² |
| Type de raccordement | Raccordement vissé |
| Longueur à dénuder | 7 mm |
| Gabarit | A3 |
| Filetage vis | M3 |
| Couple de serrage min. | 0,5 Nm |
| Couple de serrage max. | 0,6 Nm |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Période d'utilisation conforme (EFUP) : 50 ans |
| La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses. |
Classifications
eCl@ss 4.027141118eCl@ss 4.127141118eCl@ss 5.027141118eCl@ss 5.127141100eCl@ss 6.027141100eCl@ss 7.027141120eCl@ss 8.027141120eCl@ss 9.027141120
| Caractéristique | Valeur |
|---|---|
| Section de conducteur connectable à fil fin sans embout de câble (EF007341) | 0.2 mm² |
| Section de conducteur connectable à fil fin avec embout de câble (EF007339) | 0.25 mm² |
| Section de conducteur connectable monofilaire (EF007337) | 0.2 mm² |
| Section de conducteur connectable multifilaire (EF007343) | 0.2 mm² |
| Courant assigné In (EF008250) | 24 A |
| Tension assignée (EF000228) | 500 V |
| Finition raccordement électrique 1 (EF002526) | Borne à vis |
| Finition raccordement électrique 2 (EF002527) | Borne à vis |
| Nombre d'étages (EF002659) | 2 |
| Nombre de positions de serrage par étage (EF002660) | 2 |
| Étages reliés à l'intérieur (EF002661) | Non |
| Type de montage (EF000003) | Profilé chapeau 15 mm |
| Matériau du corps isolant (EF007543) | Autre |
| Classe d'inflammabilité du matériau isolant selon UL 94 (EF002521) | V2 |
| Largeur (EF000008) | 5.2 mm |
| Hauteur (EF000040) | 62 mm |
| Profondeur (EF000049) | 47.5 mm |
| Plaque de fermeture requise (EF002525) | Oui |
| Couleur (EF000007) | Gris |
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX BLOCS DE JONCTION FR.pdf | 68 Mbytes |
|
| PHOENIX CONTACT-1414103-MBKKB 2,5-BE | 102 Kbytes |
|
