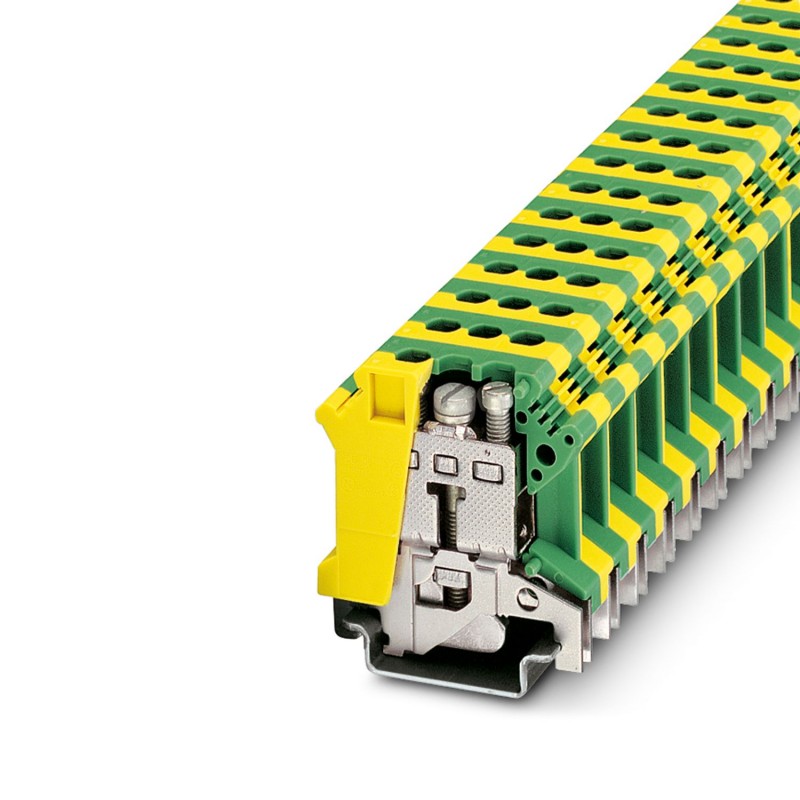

UISLKG 16 0443052 PHOENIX CONTACT Bloc de jonction pour conducteur de protection d'installation
UISLKG 16
0443052
PHOENIX_CONTACT
50
Bloc de jonction pour conducteur de protection d'installation
Borne de mise à la terre pour distribution, nombre de connexions: 2, type de connexion: Connexion à vis, Section de dimensionnement: 16 mm², Section: 2,5 mm² - 25 mm², type de fixation: pied PE avec vis de fixation, M4, classe de montage: NS 35/7.5, NS 35/15, NS 32, couleur: jaune-vert
Blocs de jonction > Bloc de jonction de mise à la terre
Terminaux
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Les plus vendus
▲En savoir plus
▲Données commerciales
| Code de commande | 0443052 |
|---|---|
| Unité de conditionnement | 50 pcs |
| Quantité minimum de commande | 50 pcs |
| Page catalogue | Page 506 (C-1-2017) |
| GTIN | 4017918002299 |
| Poids par pièce (hors emballage) | 0,037 KGM |
| Numéro du tarif douanier | 85369010 |
| Pays d'origine | DE (Allemagne) |
Généralités
| Nombre d'étages | 1 |
|---|---|
| Nombre de connexions | 2 |
| Section nominale | 16 mm² |
| Coloris | vert/jaune |
| Matériau isolant | PA |
| Classe d'inflammabilité selon UL 94 | V2 |
| Tension de choc assignée | 6 kV |
| Catégorie de surtension | III |
| Groupe d'isolant | I |
| Puissance dissipée maximale en condition nominale | 2,43 W |
| Connexion selon la norme | CEI 60947-7-2 |
| Paroi latérale ouverte | non |
| Fixation de bloc de jonction | 1,5 Nm ... 1,8 Nm (Pied PE avec vis de fixation, M4) |
| Indice relatif température matériau isolant (Elec. ; UL 746 B) | 125 °C |
| Indice de température matériau isolant (DIN EN 60216-1 (VDE 0304-21)) | 125 °C |
Dimensions
| Largeur | 12 mm |
|---|---|
| Longueur | 42,5 mm |
| Hauteur NS 35/7,5 | 47 mm |
| Hauteur NS 35/15 | 54,5 mm |
| Hauteur NS 32 | 52 mm |
Caractéristiques de raccordement
| Remarque | Respecter l'intensité admissible des profilés. |
|---|---|
| Section de conducteur rigide min. | 2,5 mm² |
| Section de conducteur rigide max. | 25 mm² |
| Section de conducteur souple min. | 4 mm² |
| Section de conducteur souple max. | 16 mm² |
| Section du conducteur AWG min. | 12 |
| Section du conducteur AWG max. | 3 |
| Section de conducteur souple avec embout sans cône d'entrée isolant max. | 1,5 mm² |
| 16 mm² | |
| Section de conducteur souple avec embout et cône d'entrée isolant min. | 1,5 mm² |
| Section de conducteur souple avec embout et cône d'entrée isolant max. | 16 mm² |
| 2 conducteurs rigides de même section min. | 1,5 mm² |
| 2 conducteurs rigides de même section max. | 6 mm² |
| 2 conducteurs souples de même section min. | 1,5 mm² |
| 2 conducteurs souples de même section max. | 4 mm² |
| 2 conducteurs souples de même section avec AEH sans cône d'entrée isolant min. | 1,5 mm² |
| 2 conducteurs souples de même section avec AEH sans cône d'entrée isolant max. | 6 mm² |
| 2 conducteurs souples de même section avec TWIN-AEH et cône d'entrée isolant min. | 0,75 mm² |
| 2 conducteurs souples de même section avec TWIN-AEH et cône d'entrée isolant max. | 10 mm² |
| Type de raccordement | Raccordement vissé |
| Longueur à dénuder | 11 mm |
| Filetage vis | M4 |
| Couple de serrage min. | 1,5 Nm |
| Couple de serrage max. | 1,8 Nm |
Normes et spécifications
| Connexion selon la norme | CSA |
|---|---|
| CEI 60947-7-2 | |
| Classe d'inflammabilité selon UL 94 | V2 |
Environmental Product Compliance
| REACh SVHC | 4-Nonylphenol, ethoxylated |
|---|---|
| China RoHS | Période d'utilisation conforme : illimitée = EFUP-e |
| Aucune substance dangereuse dépassant les valeurs seuils ; |
Classifications
eCl@ss 4.0 27141118 eCl@ss 4.1 27141118 eCl@ss 5.0 27141118 eCl@ss 5.1 27141100 eCl@ss 6.0 27141100 eCl@ss 7.0 27141141 eCl@ss 8.0 27141141 eCl@ss 9.0 27141141
UNSPSC 6.01 30211811 UNSPSC 7.0901 39121410 UNSPSC 11 39121410 UNSPSC 12.01 39121410 UNSPSC 13.2 39121410
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX BLOCS DE JONCTION FR.pdf | 68 Mbytes |
|
| PHOENIX CONTACT-0443052-UISLKG 16 | 110 Kbytes |
|
