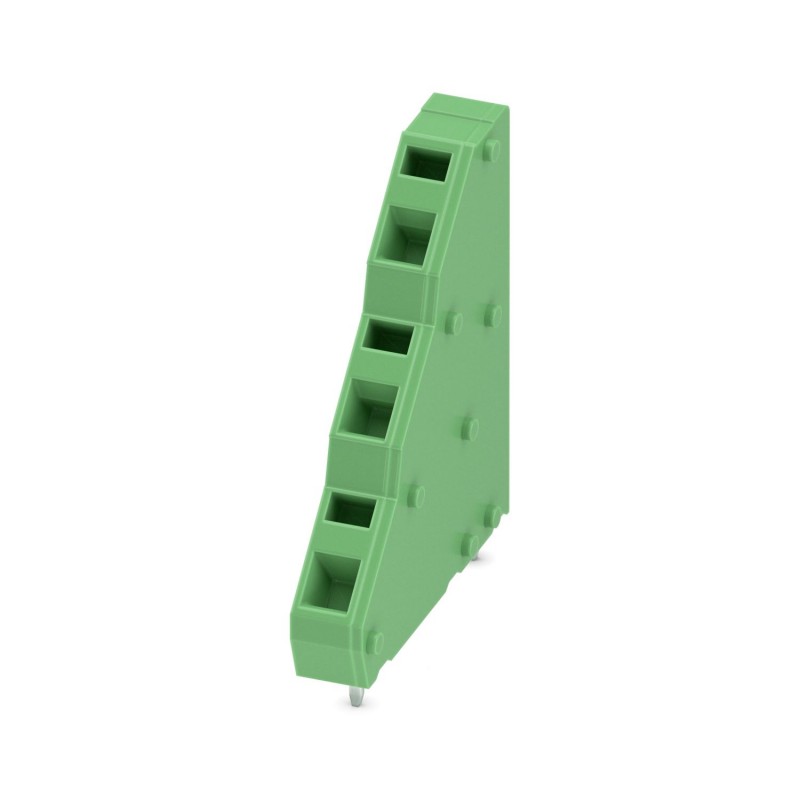

ZFK3DSA 1,5-6,08 1704554 PHOENIX CONTACT BJ pour C.I., Intensité nominale: 12 A, Tension nominale: 400 V, Pa..
ZFK3DSA 1,5-6,08
1704554
PHOENIX_CONTACT
250
BJ pour C.I., Intensité nominale: 12 A, Tension nominale: 400 V, Pas: 5,08 mm, Nombre de pôles: 1, Mode de raccordement: Raccordement à ressort, Montage: Soudage à la vague, Sens d'enfichage conducteur/circuit imprimé: 45 °, Coloris: vert
Connecteurs > Borne de circuit imprimé
Connecteurs PCB
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Achetés habituellement ensemble
▲En savoir plus
▲Dimensions
| Longueur | 32,2 mm |
|---|---|
| Pas | 5,08 mm |
| Largeur | 6,08 mm |
| Hauteur de montage | 37 mm |
| Longueur du picot | 3,4 mm |
| Dimensions des picots | 0,7 x 1 mm |
| Diamètre de perçage | 1,3 mm |
Généralités
| Famille d'articles | ZFK3DS(A) 1,5 |
|---|---|
| Groupe d'isolant | I |
| Tension de choc assignée (III/3) | 4 kV |
| Tension de choc assignée (III/2) | 4 kV |
| Tension de choc assignée (II/2) | 4 kV |
| Tension de référence (III/3) | 250 V |
| Tension assignée (III/2) | 400 V |
| Tension assignée (II/2) | 630 V |
| Connexion selon la norme | EN-VDE |
| Intensité nominale IN | 12 A |
| Section nominale | 1,5 mm² |
| Courant de charge maximal | 12 A |
| Matériau isolant | PA |
| Broche à souder de surface | Sn |
| Classe d'inflammabilité selon UL 94 | V0 |
| Gabarit | A1 |
| Longueur à dénuder | 7,5 mm |
| Nombre de pôles | 1 |
Caractéristiques de raccordement
| Section de conducteur rigide min. | 0,2 mm² |
|---|---|
| Section de conducteur rigide max. | 2,5 mm² |
| Section de conducteur souple min. | 0,2 mm² |
| Section de conducteur souple max. | 1,5 mm² |
| Section de conducteur souple avec embout sans cône d'entrée isolant max. | 0,25 mm² |
| 1,5 mm² | |
| Section de conducteur souple avec embout et cône d'entrée isolant min. | 0,25 mm² |
| Section de conducteur souple avec embout et cône d'entrée isolant max. | 1,5 mm² |
| Section du conducteur AWG min. | 24 |
| Section du conducteur AWG max. | 14 |
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX CONNECTEURS FR.pdf | 14 Mbytes |
|
| PHOENIX CONTACT-1704554-ZFK3DSA 1,5-6,08 | 138 Kbytes |
|
