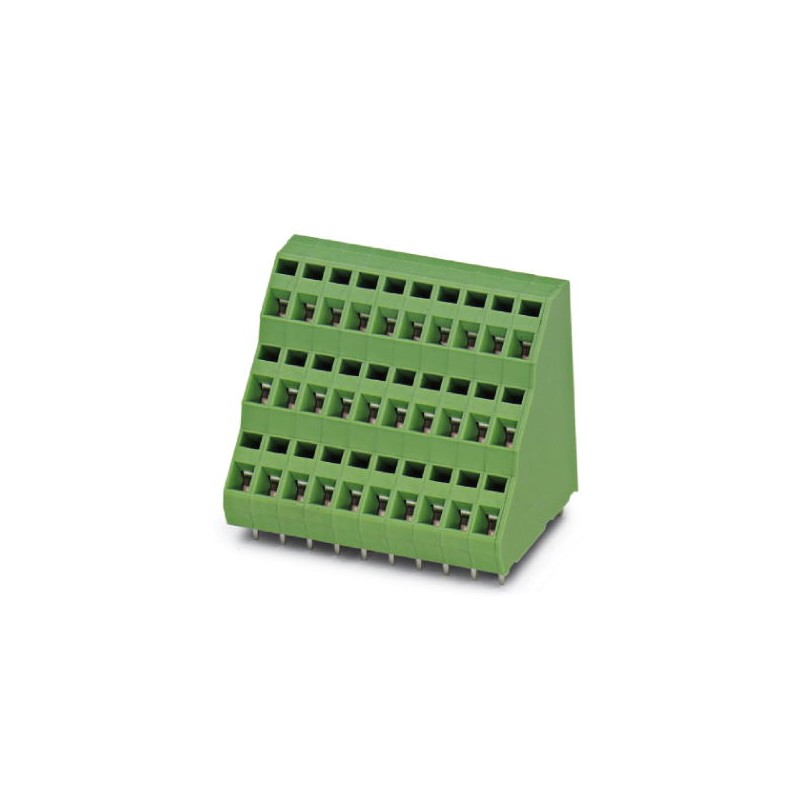

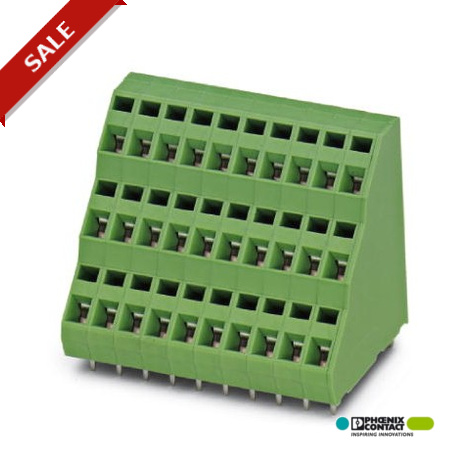

ZFK3DS 1,5-5,08 1704415 PHOENIX CONTACT BJ pour C.I., Intensité nominale: 12 A, Tension nominale: 400 V, Pas..
ZFK3DS 1,5-5,08
1704415
PHOENIX_CONTACT
100
BJ pour C.I., Intensité nominale: 12 A, Tension nominale: 400 V, Pas: 5,08 mm, Nombre de pôles: 1, Mode de raccordement: Raccordement à ressort, Montage: Soudage, Sens d'enfichage conducteur/circuit imprimé: 45 °, Coloris: vert, L'article est j
Bornier pour carte de circuit imprimé, courant nominal : 12 A, tension nominale (III/2) : 400 V, section nominale : 1,5 mm², nombre de potentiels : 3, nombre de rangées : 3, nombre de pôles par rangée : 1, famille d’articles : ZFK3DS(A) 1,5, pas : 5,08 mm, type de connexion : Connexion à ressort, montage : Soudure à la vague, sens de connexion du conducteur/carte de circuit imprimé : 45 °, couleur : vert, Disposition des broches : Disposition linéaire des broches, Longueur des broches [P] : 3,4 mm, nombre de broches à souder par potentiel : 1, type d’emballage : emballage en boîte. Disque individuel pour la composition individuelle de différents nombres de poteaux. Pour compléter le bloc, un bornier supplémentaire est nécessaire (voir accessoires). Des articles reliés en blocs en différents nombres de poteaux sont également disponibles.
Connecteurs > Borne de circuit imprimé
Connecteurs PCB
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Achetés habituellement ensemble
▲Les plus vendus
▲En savoir plus
▲Dimensions
| Longueur | 32,2 mm |
|---|---|
| Pas | 5,08 mm |
| Hauteur de montage | 37 mm |
| Longueur du picot | 3,4 mm |
| Dimensions des picots | 0,7 x 1 mm |
| Diamètre de perçage | 1,3 mm |
Généralités
| Famille d'articles | ZFK3DS(A) 1,5 |
|---|---|
| Groupe d'isolant | I |
| Tension de choc assignée (III/3) | 4 kV |
| Tension de choc assignée (III/2) | 4 kV |
| Tension de choc assignée (II/2) | 4 kV |
| Tension de référence (III/3) | 250 V |
| Tension assignée (III/2) | 400 V |
| Tension assignée (II/2) | 630 V |
| Connexion selon la norme | EN-VDE |
| Intensité nominale IN | 12 A |
| Section nominale | 1,5 mm² |
| Courant de charge maximal | 12 A |
| Matériau isolant | PA |
| Broche à souder de surface | Sn |
| Classe d'inflammabilité selon UL 94 | V0 |
| Gabarit | A1 |
| Longueur à dénuder | 7,5 mm |
| Nombre de pôles | 1 |
Caractéristiques de raccordement
| Section de conducteur rigide min. | 0,2 mm² |
|---|---|
| Section de conducteur rigide max. | 2,5 mm² |
| Section de conducteur souple min. | 0,2 mm² |
| Section de conducteur souple max. | 1,5 mm² |
| Section de conducteur souple avec embout sans cône d'entrée isolant max. | 0,25 mm² |
| 1,5 mm² | |
| Section de conducteur souple avec embout et cône d'entrée isolant min. | 0,25 mm² |
| Section de conducteur souple avec embout et cône d'entrée isolant max. | 1,5 mm² |
| Section du conducteur AWG min. | 24 |
| Section du conducteur AWG max. | 14 |
Normes et spécifications
| Connexion selon la norme | EN-VDE |
|---|---|
| CSA | |
| Classe d'inflammabilité selon UL 94 | V0 |
eCl@ss
| eCl@ss 4.0 | 27141109 |
|---|---|
| eCl@ss 4.1 | 27141109 |
| eCl@ss 5.0 | 27141190 |
| eCl@ss 5.1 | 27141190 |
| eCl@ss 6.0 | 27261101 |
| eCl@ss 7.0 | 27440401 |
| eCl@ss 8.0 | 27440401 |
| eCl@ss 9.0 | 27440401 |
ETIM
| ETIM 3.0 | EC001121 |
|---|---|
| ETIM 4.0 | EC002643 |
| ETIM 5.0 | EC002643 |
UNSPSC
| UNSPSC 6.01 | 30211801 |
|---|---|
| UNSPSC 7.0901 | 39121432 |
| UNSPSC 11 | 39121432 |
| UNSPSC 12.01 | 39121432 |
| UNSPSC 13.2 | 39121432 |
| Caractéristique | Valeur |
|---|---|
| Hauteur (EF000040) | 40 mm |
| Nombre de raccordements électriques (EF008252) | 3 |
| Nombre d'étages (EF002659) | 3 |
| Dimension des raccordements (EF006827) | 5.08 mm |
| Courant assigné In (EF008250) | 12 A |
| Tension assignée (EF000228) | 400 V |
| Tension nominale de tenue aux chocs (EF002993) | 4 kV |
| Catégorie de surtension (EF006785) | III |
| Degré de pollution (EF006786) | 2 |
| Type de raccordement du conducteur (EF006821) | Raccordement par borne à ressort |
| Section de conducteur connectable monofilaire (EF007337) | 0.2 mm² |
| Section de conducteur connectable à fil fin avec embout de câble (EF007339) | 0.25 mm² |
| Section de conducteur connectable à fil fin sans embout de câble (EF007341) | 0.2 mm² |
| Section de conducteur connectable multifilaire (EF007343) | 2.5 mm² |
| Type de raccordement du circuit imprimé (EF006822) | Raccord à souder |
| Matériau de la surface de raccordement (EF006826) | Étain |
| Diamètre de la broche de raccordement (EF006823) | 1.3 mm |
| Longueur de la broche (EF006825) | 3.4 mm |
| Matériau du corps isolant (EF007543) | Autre |
| Couleur du boîtier (EF000136) | Vert |
| Classe d'inflammabilité du matériau isolant selon UL 94 (EF002521) | V0 |
| Température de fonctionnement (EF002393) | -40 °C |
| Type de fixation du circuit imprimé (EF008226) | Contact de raccordement |
| Type de fixation (EF002442) | Souder |
| Type de banderolage (EF007011) | Carton (pour CMS) |
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX CONNECTEURS FR .pdf | 15 Mbytes |
|
| PHOENIX CONTACT-1704415-ZFK3DS 1,5-5,08 | 172 Kbytes |
|
