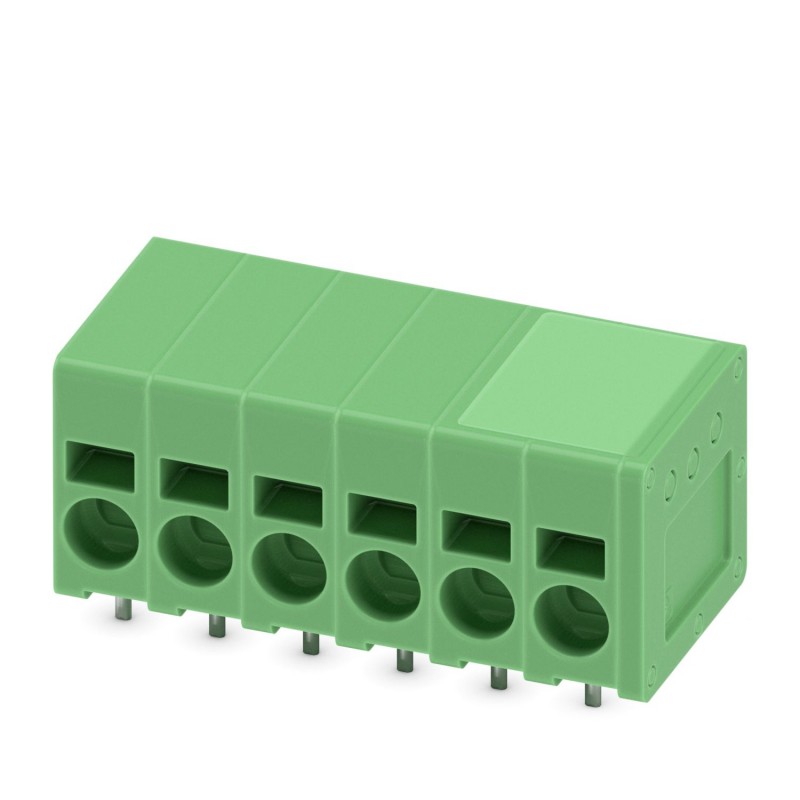

SPT 2,5/ 6-H-5,0-EX 1732425 PHOENIX CONTACT Bloc de jonction C.I.
SPT 2,5/ 6-H-5,0-EX
1732425
PHOENIX_CONTACT
50
Bloc de jonction C.I.
Bornier pour carte de circuit imprimé, courant nominal : 23 A, section nominale : 2,5 mm², nombre de potentiels : 6, nombre de rangées : 1, nombre de pôles par rangée : 6, famille d’articles : SPT 2,5/.. -H-EX, pas : 5 mm, type de connexion : Connexion à ressort enfichable, montage : soudure à la vague, sens de connexion conducteur/circuit imprimé : 0°, couleur : vert, disposition des broches : disposition linéaire des broches, longueur des broches [P] : 2,5 mm, nombre de broches de soudure par potentiel : 2, type d’emballage : en boîte
Borne de circuit imprimé, courant nominal : 23 A, section efficace nominale : 2,5 mm2, nombre de potentiels : 6, nombre de lignes : 1, nombre de positions par rangée : 6, gamme de produits : SPT 2,5/.. -H-EX, pas : 5 mm, méthode de connexion : Connexion à ressort à poussée, montage : Soudure à ondes, direction de connexion conducteur/PCB : 0°, couleur : vert, disposition des broches : Broche linéaire, Broche de soudure [P] : 2,5 mm, nombre de broches de soudure par potentiel : 2, type d’emballage : emballé en carton
Connecteurs > Borne de circuit imprimé
Connecteurs PCB
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲Données commerciales
| Code de commande | 1732425 |
|---|---|
| Unité de conditionnement | 50 pcs |
| Quantité minimum de commande | 50 pcs |
| Remarque | Fabrication à la commande (pas de reprise) |
| Page catalogue | Page 163 (C-1-2013) |
| GTIN | 4046356282963 |
| Poids par pièce (hors emballage) | 0,006 KGM |
| Numéro du tarif douanier | 85369010 |
| Pays d'origine | DE (Allemagne) |
Dimensions
| Longueur [ l ] | 14,4 mm |
|---|---|
| Pas | 5 mm |
| Cote a | 25 mm |
| Largeur [ w ] | 31,4 mm |
| Hauteur de montage | 13,5 mm |
| Hauteur [ h ] | 16 mm |
| Longueur de broche [P] | 2,5 mm |
| Ecartement des picots | 8,2 mm |
| Diamètre de perçage | 1,1 mm |
Généralités
| Famille d'articles | SPT 2,5/..-H-EX |
|---|---|
| Groupe d'isolant | I |
| Section nominale | 2,5 mm² |
| Matériau isolant | PA |
| Broche à souder de surface | |
| Classe d'inflammabilité selon UL 94 | V0 |
| Nombre de pôles | 6 |
Environmental Product Compliance
| China RoHS | Période d'utilisation conforme : illimitée = EFUP-e |
|---|---|
| Aucune substance dangereuse dépassant les valeurs seuils ; |
Classifications
eCl@ss 4.027141111eCl@ss 4.127141109eCl@ss 5.027141190eCl@ss 5.127261100eCl@ss 6.027261100eCl@ss 7.027440401eCl@ss 8.027440401eCl@ss 9.027440401
| Caractéristique | Valeur |
|---|---|
| Hauteur (EF000040) | 16 mm |
| Nombre de raccordements électriques (EF008252) | 6 |
| Nombre d'étages (EF002659) | 1 |
| Dimension des raccordements (EF006827) | 5 mm |
| Courant assigné In (EF008250) | 23 A |
| Catégorie de surtension (EF006785) | III |
| Degré de pollution (EF006786) | 2 |
| Type de raccordement du conducteur (EF006821) | Raccordement par borne à ressort |
| Section de conducteur connectable monofilaire (EF007337) | 0.2 mm² |
| Section de conducteur connectable à fil fin avec embout de câble (EF007339) | 0.25 mm² |
| Section de conducteur connectable à fil fin sans embout de câble (EF007341) | 0.2 mm² |
| Section de conducteur connectable multifilaire (EF007343) | 4 mm² |
| Type de raccordement du circuit imprimé (EF006822) | Raccord à souder |
| Matériau de la surface de raccordement (EF006826) | Étain |
| Diamètre de la broche de raccordement (EF006823) | 1.2 mm |
| Longueur de la broche (EF006825) | 2.5 mm |
| Matériau du corps isolant (EF007543) | Autre |
| Couleur du boîtier (EF000136) | Vert |
| Classe d'inflammabilité du matériau isolant selon UL 94 (EF002521) | V0 |
| Température de fonctionnement (EF002393) | -50 °C |
| Type de fixation du circuit imprimé (EF008226) | Contact de raccordement |
| Type de fixation (EF002442) | Souder |
| Type de banderolage (EF007011) | Carton (pour CMS) |
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX CONNECTEURS FR .pdf | 15 Mbytes |
|
| PHOENIX CONTACT-1732425-SPT 2,5/ 6-H-5,0-EX | 130 Kbytes |
|
