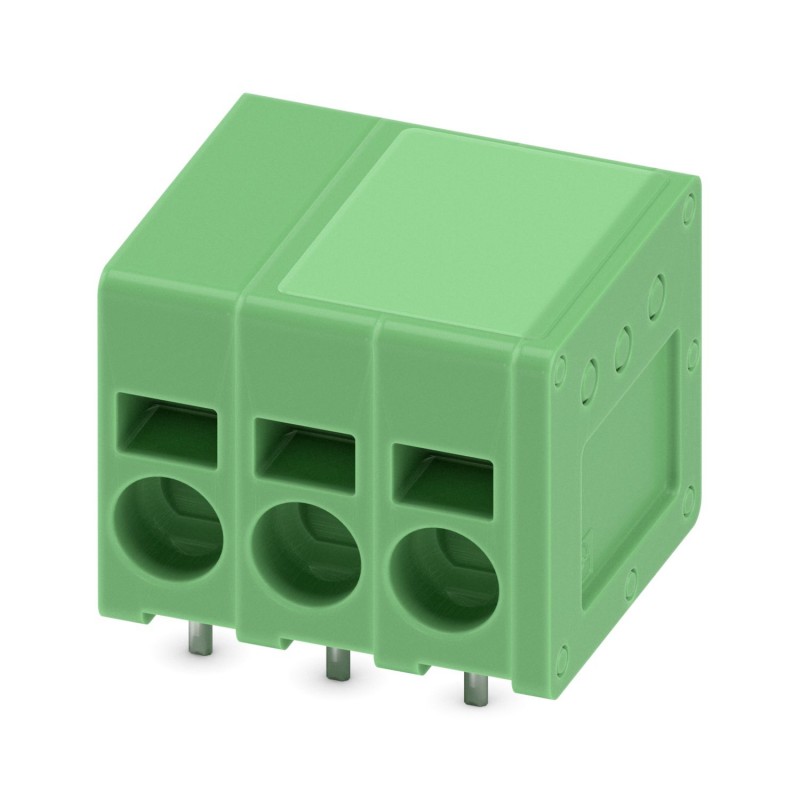

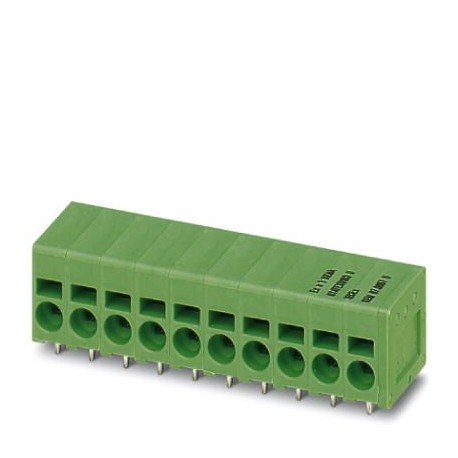

SPT 2,5/ 3-H-5,0-EX 1732399 PHOENIX CONTACT Bloc de jonction C.I.
SPT 2,5/ 3-H-5,0-EX
1732399
PHOENIX_CONTACT
50
Bloc de jonction C.I.
Bornier pour carte de circuit imprimé, courant nominal : 23 A, section nominale : 2,5 mm², nombre de potentiels : 3, nombre de rangées : 1, nombre de pôles par rangée : 3, famille d’articles : SPT 2,5/.. -H-EX, pas : 5 mm, type de connexion : Connexion à ressort enfichable, montage : soudure à la vague, sens de connexion conducteur/circuit imprimé : 0°, couleur : vert, disposition des broches : disposition linéaire des broches, longueur des broches [P] : 2,5 mm, nombre de broches de soudure par potentiel : 2, type d’emballage : en boîte
Borne de circuit imprimé, intensité nominale: 23 A, section nominale: 2,5 mm2, nombre de potentiels: 3, nombre de rangées: 1, nombre de pôles par rangée: 3, gamme d'articles: SPT 2,5/..-H-EX, pas: 5 mm, type de raccordement: Raccordement à ressort Push-in, montage: Soudage à la vague, sens d'enfichage conducteur/circuit imprimé: 0 °, coloris: vert, Disposition des broches: Brochage linéaire, Longueur de broche [P]: 2,5 mm, nombre de picots par potentiel: 2, type de conditionnement: emballé dans un carton
Connecteurs > Borne de circuit imprimé
Connecteurs PCB
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲| Type de produit | Borne de circuit imprimé |
| Gamme de produits | SPT 2,5/..-H-EX |
| Ligne de produits | COMBICON Terminals M |
| Nombre de pôles | 3 |
| Pas | 5 mm |
| Nombre de connexions | 3 |
| Nombre de rangées | 1 |
| Nombre de potentiels | 3 |
| Tracé brochage | Brochage linéaire |
| Nombre de picots par potentiel | 2 |
| État de la gestion des données | |
| Révision de l'article | 04 |
| Intensité nominale IN | 23 A |
| Tension nominale UN | 176 V |
| Courant de référence / section du conducteur | 23 A/2,5 mm² |
| Homologation Ex | |
| Repérage | 0344 II 2GD / Ex eb IIC Gb |
| Certificat CE d'essai de type | KEMA 07ATEX0193 U |
| Certificat CEIEx | IECEx KEM 07.0057 U |
| Technologie de raccordement | |
| Section nominale | 2,5 mm² |
| Raccordement du conducteur | |
| Type de raccordement | Raccordement à ressort Push-in |
| Section de conducteur rigide | 0,2 mm² ... 4 mm² |
| Section de conducteur souple | 0,2 mm² ... 2,5 mm² |
| Section conduct. AWG | 24 ... 14 |
| Section de conducteur souple avec embout, sans douille en plastique | 0,25 mm² ... 2,5 mm² (Longueur à dénuder 8 mm) |
| Section de conducteur souple avec embout et douille en plastique | 0,25 mm² ... 1,5 mm² (Longueur à dénuder 8 mm) |
| Longueur à dénuder | 10 mm |
| Type de montage | Soudage à la vague |
| Tracé brochage | Brochage linéaire |
| Indication de matériau - contact | |
| Remarque | Conforme à WEEE/RoHS, exempt de trichite suivant la norme CEI 60068-2-82/JEDEC JESD 201 |
| Matériau de contact | Alliage de Cu |
| Qualité de surface | étamé par trempage à chaud |
| Surface métallique point de connexion (couche supérieure) | Etain (4 - 8 µm Sn) |
| Surface métallique zone de soudage (couche supérieure) | Etain (4 - 8 µm Sn) |
| Indication de matériau - boîtier | |
| Coloris (Boîtiers) | vert (6021) |
| Matériau isolant | PA |
| Groupe d'isolant | I |
| IRC selon CEI 60112 | 600 |
| Classe d'inflammabilité selon UL 94 | V0 |
| Indice d'inflammabilité au fil incandescent GWFI selon EN 60695-2-12 | 850 |
| Température d'ignition au fil incandescent GWIT selon EN 60695-2-13 | 775 |
| Température des essais de pression à bille selon la norme EN 60695-10-2 | 125 °C |
| Remarque relative à l'application | Tension assignée d'isolement avec intercalaire RZ-SPT 2,5-2,5 : 275 V RZ-SPT 2,5-5,0 : 440 V |
| Dessin coté |  |
| Pas | 5 mm |
| Largeur [w] | 16,4 mm |
| Hauteur [h] | 16 mm |
| Longueur [l] | 14,4 mm |
| Hauteur de montage | 13,5 mm |
| Longueur du picot de soudage [P] | 2,5 mm |
| Dimensions des picots | 0,8 x 0,8 mm |
| Conception de circuits imprimés | |
| Ecartement des picots | 8,2 mm |
| Diamètre de perçage | 1,2 mm |
| Contrôle du raccordement | |
| Spécification de contrôle | DIN EN 60998-2-2 (VDE 0613-2-2):2005-03 |
| Résultat | Essai réussi |
| Recherche de dommages et de desserrage des conducteurs | |
| Spécification de contrôle | DIN EN 60998-2-2 (VDE 0613-2-2):2005-03 |
| Résultat | Essai réussi |
| Contrôle de traction | |
| Spécification de contrôle | DIN EN 60998-2-2 (VDE 0613-2-2):2005-03 |
| Section de conducteur/type de conducteur/effort de traction, valeur nominale/réelle | 0,2 mm² / rigide / > 10 N |
| 0,2 mm² / souple / > 10 N | |
| 4 mm² / rigide / > 60 N | |
| 2,5 mm² / souple / > 50 N | |
| Essai d'échauffement | |
| Spécification de contrôle | DIN EN 60998-2-1 (VDE 0613-2-1):2005-03 |
| Exigence contrôle de l'échauffement | Augmentation de température ≤ 45 K |
| Résistance d'isolement | |
| Spécification de contrôle | DIN EN 60998-1 (VDE 0613-1):2005-03 |
| Résistance d'isolement pôles voisins | 109Ω |
| Essai de résistance aux vibrations | |
| Spécification de contrôle | DIN EN 60068-2-6:1996-05 |
| Fréquence | 10 - 150 - 10 Hz |
| Vitesse de balayage | 1 octave/min |
| Amplitude | 0,35 mm (10 Hz ... 60,1 Hz) |
| Accélération | 5g (60,1 Hz ... 150 Hz) |
| Durée de contrôle par axe | 2,5 h |
| Sens du contrôle | Axes X, Y et Z |
| Essai au fil incandescent | |
| Spécification de contrôle | DIN EN 60998-1 (VDE 0613-1):2005-03 |
| Température | 850 °C |
| Temps d'action | 5 s |
| Conditions ambiantes | |
| Température ambiante (fonctionnement) | -50 °C ... 110 °C |
| Température ambiante (stockage/transport) | -40 °C ... 70 °C |
| Humidité rel. de l'air (stockage/transport) | 30 % ... 70 % |
| Température ambiante (montage) | -5 °C ... 100 °C |
| Type de conditionnement | emballé dans un carton |
| Caractéristique | Valeur |
|---|---|
| Hauteur (EF000040) | 16 mm |
| Nombre de raccordements électriques (EF008252) | 3 |
| Nombre d'étages (EF002659) | 1 |
| Dimension des raccordements (EF006827) | 5 mm |
| Courant assigné In (EF008250) | 23 A |
| Catégorie de surtension (EF006785) | III |
| Degré de pollution (EF006786) | 2 |
| Type de raccordement du conducteur (EF006821) | Raccordement par borne à ressort |
| Section de conducteur connectable monofilaire (EF007337) | 0.2 mm² |
| Section de conducteur connectable à fil fin avec embout de câble (EF007339) | 0.25 mm² |
| Section de conducteur connectable à fil fin sans embout de câble (EF007341) | 0.2 mm² |
| Section de conducteur connectable multifilaire (EF007343) | 4 mm² |
| Type de raccordement du circuit imprimé (EF006822) | Raccord à souder |
| Matériau de la surface de raccordement (EF006826) | Étain |
| Diamètre de la broche de raccordement (EF006823) | 1.2 mm |
| Longueur de la broche (EF006825) | 2.5 mm |
| Matériau du corps isolant (EF007543) | Autre |
| Couleur du boîtier (EF000136) | Vert |
| Classe d'inflammabilité du matériau isolant selon UL 94 (EF002521) | V0 |
| Température de fonctionnement (EF002393) | -50 °C |
| Type de fixation du circuit imprimé (EF008226) | Contact de raccordement |
| Type de fixation (EF002442) | Souder |
| Type de banderolage (EF007011) | Carton (pour CMS) |
