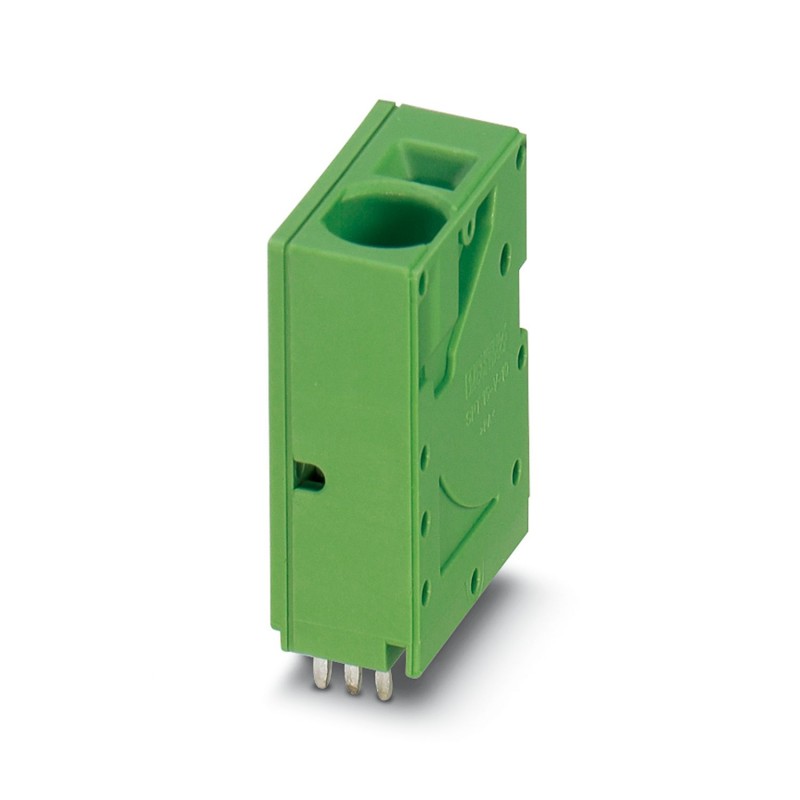

SPT 16/ 1-V-10,0 1735862 PHOENIX CONTACT Bloc de jonction C.I.
SPT 16/ 1-V-10,0
1735862
PHOENIX_CONTACT
50
Bloc de jonction C.I.
Borne pour carte de circuit imprimé, courant nominal : 76 A, tension nominale (III/2) : 1000 V, section nominale : 16 mm², nombre de potentiels : 1, nombre de rangées : 1, nombre de pôles par rangée : 1, famille d’articles : SPT 16/.. -V, pas : 10 mm, type de connexion : Connexion par ressort enfichable, montage : soudure à la vague, sens de connexion du conducteur/carte de circuit imprimé : 90 °, couleur : vert, disposition des broches : disposition linéaire des broches, longueur des broches [P] : 4,1 mm, nombre de broches de soudure par potentiel : 6, type d’emballage : emballage en boîte. Les données de dimensionnement se réfèrent uniquement au composant correspondant. Les conduites d’air et de fuite vers les composants voisins doivent répondre aux normes d’application appropriées.
Borne de circuit imprimé, intensité nominale: 76 A, tension de référence (III/2): 1000 V, section nominale: 16 mm2, nombre de potentiels: 1, nombre de rangées: 1, nombre de pôles par rangée: 1, gamme d'articles: SPT 16/..-V, pas: 10 mm, type de raccordement: Raccordement à ressort Push-in, montage: Soudage à la vague, sens d'enfichage conducteur/circuit imprimé: 90 °, coloris: vert, Disposition des broches: Brochage linéaire, Longueur de broche [P]: 4,1 mm, nombre de picots par potentiel: 6, type de conditionnement: emballé dans un carton. Les dimensions ne se réfèrent qu'au composant en question. Les lignes de fuite et distances dans l'air par rapport aux composants voisins doivent satisfaire aux normes d'utilisation correspondantes.
Connecteurs > Borne de circuit imprimé
Connecteurs PCB
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲| Type de produit | Borne de circuit imprimé |
| Gamme de produits | SPT 16/..-V |
| Ligne de produits | COMBICON Terminals XL |
| Type | Bloc de jonction pour C.I. juxtaposable |
| Nombre de pôles | 1 |
| Pas | 10 mm |
| Nombre de connexions | 1 |
| Nombre de rangées | 1 |
| Nombre de potentiels | 1 |
| Tracé brochage | Brochage linéaire |
| Nombre de picots par potentiel | 6 |
| État de la gestion des données | |
| Révision de l'article | 00 |
| Intensité nominale IN | 76 A |
| Tension nominale UN | 1000 V |
| Tension de référence (III/3) | 1000 V |
| Tension de tenue aux chocs assignée (III/3) | 8 kV |
| Tension assignée (III/2) | 1000 V |
| Tension de tenue aux chocs assignée (III/2) | 8 kV |
| Tension de référence (II/2) | 1000 V |
| Tension de tenue aux chocs assignée (II/2) | 6 kV |
| Technologie de raccordement | |
| Type | Bloc de jonction pour C.I. juxtaposable |
| Section nominale | 16 mm² |
| Raccordement du conducteur | |
| Type de raccordement | Raccordement à ressort Push-in |
| Section de conducteur rigide | 0,75 mm² ... 16 mm² (Raccordement du conducteur pour point de connexion ouvert) |
| 0,75 mm² ... 16 mm² (Raccordement Push-in) | |
| Section de conducteur souple | 0,75 mm² ... 16 mm² |
| Section conduct. AWG | 20 ... 4 |
| Section de conducteur souple avec embout, sans douille en plastique | 0,75 mm² ... 16 mm² |
| Section de conducteur souple avec embout et douille en plastique | 0,75 mm² ... 10 mm² |
| 2 conducteurs souples de même section avec embout TWIN et douille en plastique | 0,75 mm² ... 4 mm² |
| Longueur à dénuder | 18 mm |
| Type de montage | Soudage à la vague |
| Tracé brochage | Brochage linéaire |
| Indication de matériau - contact | |
| Remarque | Conforme à WEEE/RoHS, exempt de trichite suivant la norme CEI 60068-2-82/JEDEC JESD 201 |
| Matériau de contact | Alliage de Cu |
| Qualité de surface | étamage galvanique |
| Surface métallique point de connexion (couche supérieure) | Etain (10 - 16 µm Sn) |
| Surface métallique zone de soudage (couche supérieure) | Etain (10 - 16 µm Sn) |
| Indication de matériau - boîtier | |
| Coloris (Boîtiers) | vert (6021) |
| Matériau isolant | PA |
| Groupe d'isolant | I |
| IRC selon CEI 60112 | 600 |
| Classe d'inflammabilité selon UL 94 | V0 |
| Indice d'inflammabilité au fil incandescent GWFI selon EN 60695-2-12 | 850 |
| Température d'ignition au fil incandescent GWIT selon EN 60695-2-13 | 775 |
| Température des essais de pression à bille selon la norme EN 60695-10-2 | 125 °C |
| Information pour le fonctionnement | Il est possible d'utiliser le bloc de jonction C.I. à un pôle pour des tensions jusqu'à 1 500 V (DC) et 1 000 V (AC). Il faut tenir compte de la norme correspondante de l'appareil et des distances dans l'air et lignes de fuite nécessaires après le montage |
| Dessin coté |  |
| Pas | 10 mm |
| Largeur [w] | 11,8 mm |
| Hauteur [h] | 35,4 mm |
| Longueur [l] | 24,7 mm |
| Hauteur de montage | 31,3 mm |
| Longueur du picot de soudage [P] | 4,1 mm |
| Dimensions des picots | 1,2 x 1 mm |
| Conception de circuits imprimés | |
| Ecartement des picots | 15 mm |
| Diamètre de perçage | 1,7 mm |
| Recherche de dommages et de desserrage des conducteurs | |
| Spécification de contrôle | DIN EN 60999-1 (VDE 0609-1):2000-12 |
| Résultat | Essai réussi |
| Contrôle de traction | |
| Spécification de contrôle | DIN EN 60999-1 (VDE 0609-1):2000-12 |
| Section de conducteur/type de conducteur/effort de traction, valeur nominale/réelle | 0,75 mm² / rigide / > 30 N |
| 0,75 mm² / souple / > 30 N | |
| 16 mm² / rigide / > 100 N | |
| 16 mm² / souple / > 100 N | |
| Essai d'échauffement | |
| Spécification de contrôle | DIN EN CEI 60947-7-4 (VDE 0611-7-4):2019-10 |
| Exigence contrôle de l'échauffement | Le total de la température ambiante et de l'échauffement du bloc de jonction du circuit imprimé ne doit pas dépasser la limite supérieure de température. |
| Résistance aux courants de courte durée | |
| Spécification de contrôle | DIN EN CEI 60947-7-4 (VDE 0611-7-4):2019-10 |
| Résistance d'isolement | |
| Spécification de contrôle | DIN EN 60512-3-1:2003-01 |
| Résistance d'isolement pôles voisins | > 5 MΩ |
| Distances dans l'air et lignes de fuite | |
| Spécification de contrôle | DIN EN CEI 60947-7-4 (VDE 0611-7-4):2019-10 |
| Groupe d'isolant | I |
| Résistance aux courants de fuite (DIN EN 60112 (VDE 0303-11)) | CTI 600 |
| Tension d'isolement assignée (III/3) | 1000 V |
| Tension de tenue aux chocs assignée (III/3) | 8 kV |
| valeur minimale de la distance dans l'air - champ non homogène (III/3) | 8 mm |
| valeur minimale de la ligne de fuite (III/3) | 12,5 mm |
| Tension d'isolement assignée (III/2) | 1000 V |
| Tension de choc assignée (III/2) | 8 kV |
| valeur minimale de la distance dans l'air - champ non homogène (III/2) | 8 mm |
| valeur minimale de la ligne de fuite (III/2) | 8 mm |
| Tension d'isolement assignée (II/2) | 1000 V |
| Tension de tenue aux chocs assignée (II/2) | 6 kV |
| valeur minimale de la distance dans l'air - champ non homogène (II/2) | 5,5 mm |
| valeur minimale de la ligne de fuite (II/2) | 5,5 mm |
| Essai de résistance aux vibrations | |
| Spécification de contrôle | DIN EN 60068-2-6:1996-05 |
| Fréquence | 10 - 150 - 10 Hz |
| Vitesse de balayage | 1 octave/min |
| Amplitude | 0,35 mm (10 Hz ... 60,1 Hz) |
| Accélération | 5g (60,1 Hz ... 150 Hz) |
| Durée de contrôle par axe | 2,5 h |
| Sens du contrôle | Axes X, Y et Z |
| Essai au fil incandescent | |
| Spécification de contrôle | DIN EN 60695-2-10 (VDE 0471-2-10):2014-04 |
| Température | 850 °C |
| Temps d'action | 5 s |
| Vieillissement | |
| Spécification de contrôle | DIN EN CEI 60947-7-4 (VDE 0611-7-4):2019-10 |
| Conditions ambiantes | |
| Température ambiante (fonctionnement) | -40 °C ... 105 °C (En fonction de la courbe de capacité de courant / de derating) |
| Température ambiante (stockage/transport) | -40 °C ... 70 °C |
| Humidité rel. de l'air (stockage/transport) | 30 % ... 70 % |
| Température ambiante (montage) | -5 °C ... 100 °C |
| Type de conditionnement | emballé dans un carton |
| Caractéristique | Valeur |
|---|---|
| Hauteur (EF000040) | 35.4 mm |
| Nombre de raccordements électriques (EF008252) | 1 |
| Nombre d'étages (EF002659) | 1 |
| Dimension des raccordements (EF006827) | 10 mm |
| Courant assigné In (EF008250) | 76 A |
| Tension assignée (EF000228) | 1000 V |
| Tension nominale de tenue aux chocs (EF002993) | 8 kV |
| Catégorie de surtension (EF006785) | III |
| Degré de pollution (EF006786) | 2 |
| Type de raccordement du conducteur (EF006821) | Raccordement par borne à ressort |
| Section de conducteur connectable monofilaire (EF007337) | 0.75 mm² |
| Section de conducteur connectable à fil fin avec embout de câble (EF007339) | 0.75 mm² |
| Section de conducteur connectable à fil fin sans embout de câble (EF007341) | 0.75 mm² |
| Section de conducteur connectable multifilaire (EF007343) | 16 mm² |
| Type de raccordement du circuit imprimé (EF006822) | Raccord à souder |
| Matériau de la surface de raccordement (EF006826) | Étain |
| Diamètre de la broche de raccordement (EF006823) | 1.7 mm |
| Longueur de la broche (EF006825) | 4.1 mm |
| Matériau du corps isolant (EF007543) | Autre |
| Couleur du boîtier (EF000136) | Vert |
| Classe d'inflammabilité du matériau isolant selon UL 94 (EF002521) | V0 |
| Température de fonctionnement (EF002393) | -40 °C |
| Type de fixation du circuit imprimé (EF008226) | Contact de raccordement |
| Type de fixation (EF002442) | Souder |
| Type de banderolage (EF007011) | Carton (pour CMS) |
