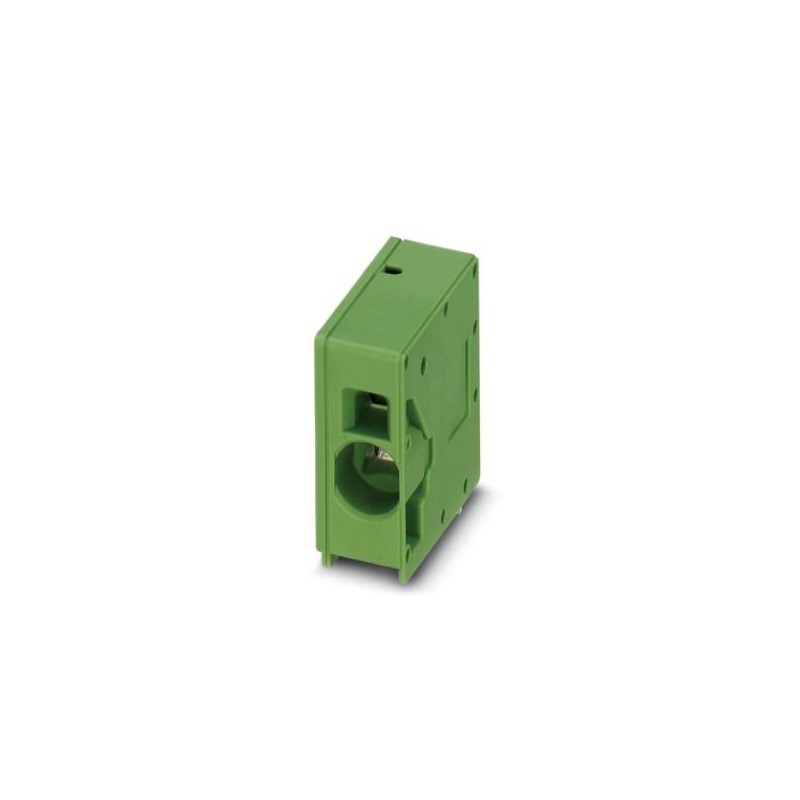

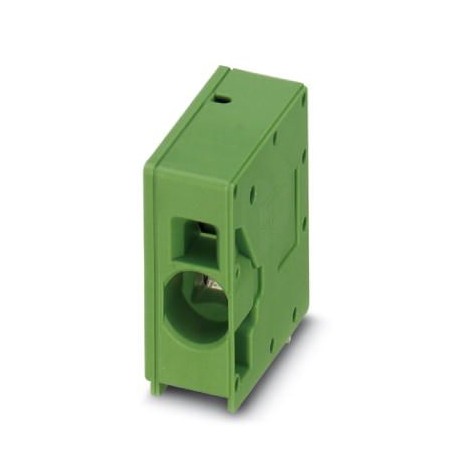

SPT 16/ 1-H-10,0 1735778 PHOENIX CONTACT Bloc de jonction C.I.
SPT 16/ 1-H-10,0
1735778
PHOENIX_CONTACT
50
Bloc de jonction C.I.
Borne pour carte de circuit imprimé, courant nominal : 76 A, tension nominale (III/2) : 1000 V, section nominale : 16 mm², nombre de potentiels : 1, nombre de rangées : 1, nombre de pôles par rangée : 1, famille d’articles : SPT 16/.. -H, pas : 10 mm, type de connexion : Connexion à ressort enfichable, montage : soudure à la vague, sens de connexion du conducteur/carte de circuit imprimé : 0 °, couleur : vert, disposition des broches : disposition linéaire des broches, Longueur des broches [P] : 4 mm, nombre de broches à souder par potentiel : 6, type d’emballage : en boîte
Connecteurs > Borne de circuit imprimé
Connecteurs PCB
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲Données commerciales
| Code de commande | 1735778 |
|---|---|
| Unité de conditionnement | 50 pcs |
| Quantité minimum de commande | 50 pcs |
| Remarque | Fabrication à la commande (pas de reprise) |
| Page catalogue | Page 467 (C-1-2013) |
| GTIN | 4046356179416 |
| Poids par pièce (hors emballage) | 0,009 KGM |
| Numéro du tarif douanier | 85369010 |
| Pays d'origine | BG (Bulgarie) |
Dimensions
| Longueur [ l ] | 29 mm |
|---|---|
| Pas | 10 mm |
| Largeur [ w ] | 11,8 mm |
| Hauteur de montage | 30 mm |
| Hauteur [ h ] | 34 mm |
| Longueur de broche [P] | 4 mm |
| Ecartement des picots | 15 mm |
| Diamètre de perçage | 1,7 mm |
Généralités
| Famille d'articles | SPT 16/..-H |
|---|---|
| Groupe d'isolant | I |
| Tension de choc assignée (III/3) | 8 kV |
| Tension de choc assignée (III/2) | 8 kV |
| Tension de choc assignée (II/2) | 6 kV |
| Tension de référence (III/3) | 1000 V |
| Tension assignée (III/2) | 1000 V |
| Tension assignée (II/2) | 1000 V |
| Connexion selon la norme | EN-VDE |
| Intensité nominale IN | 76 A |
| Section nominale | 16 mm² |
| Courant de charge maximal | 76 A |
| Matériau isolant | PA |
| Broche à souder de surface | |
| Classe d'inflammabilité selon UL 94 | V0 |
| Longueur à dénuder | 18 mm |
| Nombre de pôles | 1 |
Caractéristiques de raccordement
| Section de conducteur rigide min. | 0,75 mm² |
|---|---|
| Section de conducteur rigide max. | 16 mm² |
| Section de conducteur souple min. | 0,75 mm² |
| Section de conducteur souple max. | 16 mm² |
| Section de conducteur souple avec embout sans cône d'entrée isolant max. | 0,75 mm² |
| 16 mm² | |
| Section de conducteur souple avec embout et cône d'entrée isolant min. | 0,75 mm² |
| Section de conducteur souple avec embout et cône d'entrée isolant max. | 10 mm² |
| Section du conducteur AWG min. | 20 |
| Section du conducteur AWG max. | 4 |
| 2 conducteurs souples de même section avec TWIN-AEH et cône d'entrée isolant min. | 0,75 mm² |
| 2 conducteurs souples de même section avec TWIN-AEH et cône d'entrée isolant max. | 4 mm² |
Environmental Product Compliance
| China RoHS | Période d'utilisation conforme : illimitée = EFUP-e |
|---|---|
| Aucune substance dangereuse dépassant les valeurs seuils ; |
Classifications
eCl@ss 4.027141109eCl@ss 4.127141109eCl@ss 5.027141190eCl@ss 5.127261100eCl@ss 6.027261100eCl@ss 7.027440401eCl@ss 8.027440401eCl@ss 9.027440401
| Caractéristique | Valeur |
|---|---|
| Hauteur (EF000040) | 34 mm |
| Nombre de raccordements électriques (EF008252) | 1 |
| Nombre d'étages (EF002659) | 1 |
| Dimension des raccordements (EF006827) | 10 mm |
| Courant assigné In (EF008250) | 76 A |
| Tension assignée (EF000228) | 1000 V |
| Tension nominale de tenue aux chocs (EF002993) | 8 kV |
| Catégorie de surtension (EF006785) | III |
| Degré de pollution (EF006786) | 2 |
| Type de raccordement du conducteur (EF006821) | Raccordement par borne à ressort |
| Section de conducteur connectable monofilaire (EF007337) | 0.75 mm² |
| Section de conducteur connectable à fil fin avec embout de câble (EF007339) | 0.75 mm² |
| Section de conducteur connectable à fil fin sans embout de câble (EF007341) | 0.75 mm² |
| Section de conducteur connectable multifilaire (EF007343) | 16 mm² |
| Type de raccordement du circuit imprimé (EF006822) | Raccord à souder |
| Matériau de la surface de raccordement (EF006826) | Étain |
| Diamètre de la broche de raccordement (EF006823) | 1.7 mm |
| Longueur de la broche (EF006825) | 4 mm |
| Matériau du corps isolant (EF007543) | Autre |
| Couleur du boîtier (EF000136) | Vert |
| Classe d'inflammabilité du matériau isolant selon UL 94 (EF002521) | V0 |
| Type de fixation du circuit imprimé (EF008226) | Contact de raccordement |
| Type de fixation (EF002442) | Souder |
| Type de banderolage (EF007011) | Carton (pour CMS) |
