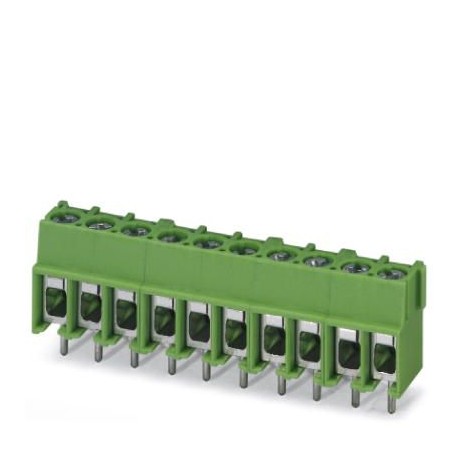

PT 2,5/ 9-5,0-H 1935844 PHOENIX CONTACT Bloc de jonction compact à vis
PT 2,5/ 9-5,0-H
1935844
PHOENIX_CONTACT
100
Bloc de jonction compact à vis
Connecteurs PCB
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
En savoir plus
▲Données commerciales
| Code de commande | 1935844 |
|---|---|
| Unité de conditionnement | 100 pcs |
| Quantité minimum de commande | 100 pcs |
| Remarque | Fabrication à la commande (pas de reprise) |
| Page catalogue | Page 427 (C-1-2013) |
| GTIN | 4017918948467 |
| Poids par pièce (hors emballage) | 0,011 KGM |
| Numéro du tarif douanier | 85369010 |
| Pays d'origine | PL (Pologne) |
Dimensions
| Longueur [ l ] | 9 mm |
|---|---|
| Pas | 5 mm |
| Cote a | 40 mm |
| Largeur [ w ] | 45 mm |
| Hauteur de montage | 13,5 mm |
| Hauteur [ h ] | 17,6 mm |
| Longueur de broche [P] | 4,1 mm |
| Ecartement des picots | 5 mm |
| Diamètre de perçage | 1,3 mm |
Généralités
| Famille d'articles | PT 2,5/..-H |
|---|---|
| Groupe d'isolant | I |
| Tension de choc assignée (III/3) | 4 kV |
| Tension de choc assignée (III/2) | 4 kV |
| Tension de choc assignée (II/2) | 4 kV |
| Tension de référence (III/3) | 250 V |
| Tension assignée (III/2) | 400 V |
| Tension assignée (II/2) | 630 V |
| Connexion selon la norme | EN-VDE |
| Intensité nominale IN | 32 A |
| Section nominale | 2,5 mm² |
| Courant de charge maximal | 32 A (Intensités dépendantes entre autres du nombre de pôles, du dimensionnement des pistes et de la température ambiante) |
| Matériau isolant | PA |
| Broche à souder de surface | |
| Classe d'inflammabilité selon UL 94 | V0 |
| Gabarit | A3 / B3 |
| Longueur à dénuder | 6,5 mm |
| Nombre de pôles | 9 |
| Filetage vis | M3 |
| Couple de serrage min. | 0,45 Nm |
| Couple de serrage max. | 0,5 Nm |
Caractéristiques de raccordement
| Section de conducteur rigide min. | 0,5 mm² |
|---|---|
| Section de conducteur rigide max. | 4 mm² |
| Section de conducteur souple min. | 0,5 mm² |
| Section de conducteur souple max. | 4 mm² |
| Section de conducteur souple avec embout sans cône d'entrée isolant max. | 0,5 mm² |
| 2,5 mm² | |
| Section de conducteur souple avec embout et cône d'entrée isolant min. | 0,5 mm² |
| Section de conducteur souple avec embout et cône d'entrée isolant max. | 2,5 mm² |
| Section du conducteur AWG min. | 20 |
| Section du conducteur AWG max. | 10 |
| 2 conducteurs rigides de même section min. | 0,5 mm² |
| 2 conducteurs rigides de même section max. | 1,5 mm² |
| 2 conducteurs souples de même section min. | 0,5 mm² |
| 2 conducteurs souples de même section max. | 1,5 mm² |
| 2 conducteurs souples de même section avec AEH sans cône d'entrée isolant min. | 0,5 mm² |
| 2 conducteurs souples de même section avec AEH sans cône d'entrée isolant max. | 0,75 mm² Les indications sur le raccordement avec embouts ne sont valables qu'en cas d'utilisation de la pince de sertissage ZA 3. Il faut tenir compte de restrictions éventuelles de la tension nominale en cas d'utilisation d'embouts. |
| 2 conducteurs souples de même section avec TWIN-AEH et cône d'entrée isolant min. | 0,5 mm² |
| 2 conducteurs souples de même section avec TWIN-AEH et cône d'entrée isolant max. | 1,5 mm² Les indications sur le raccordement avec embouts ne sont valables qu'en cas d'utilisation de la pince de sertissage ZA 3. Il faut tenir compte de restrictions éventuelles de la tension nominale en cas d'utilisation d'embouts. |
Environmental Product Compliance
| China RoHS | Période d'utilisation conforme (EFUP) : 50 ans |
|---|---|
| La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses. |
Classifications
eCl@ss 4.0272607xxeCl@ss 4.127141109eCl@ss 5.027141190eCl@ss 5.127261100eCl@ss 6.027261100eCl@ss 7.027440401eCl@ss 8.027440401eCl@ss 9.027440401
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX CONNECTEURS FR.pdf | 14 Mbytes |
|
| PHOENIX CONTACT-1935844-PT 2,5/ 9-5,0-H | 162 Kbytes |
|
