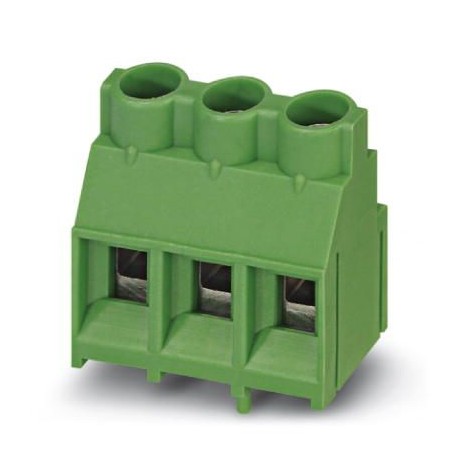

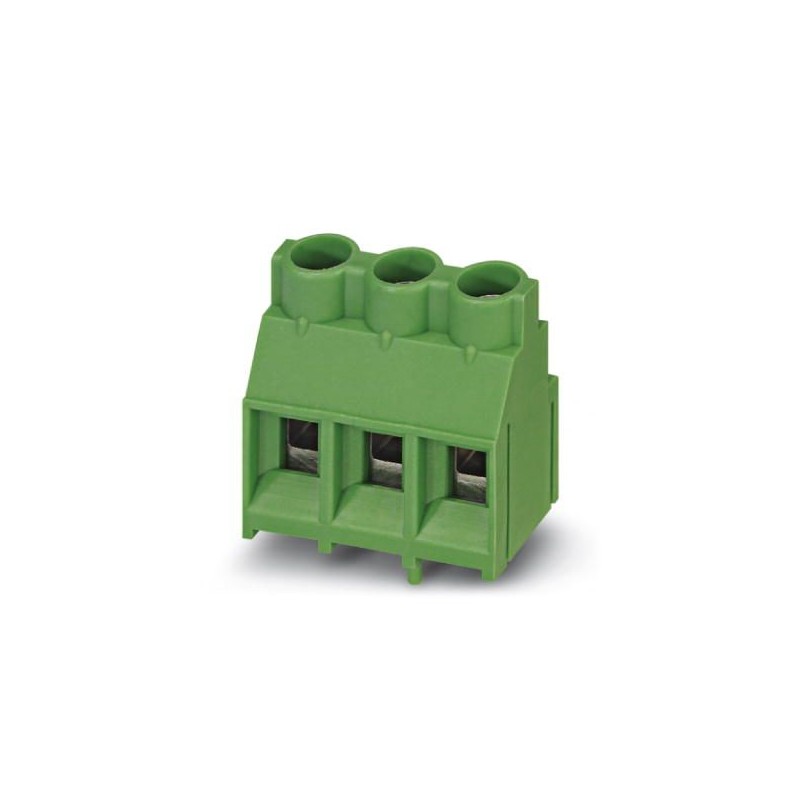

MKDSV 5/ 3-7,62 1907144 PHOENIX CONTACT BJ pour C.I., Intensité nominale: 32 A, Tension nominale: 630 V, Pas..
MKDSV 5/ 3-7,62
1907144
PHOENIX_CONTACT
50
BJ pour C.I., Intensité nominale: 32 A, Tension nominale: 630 V, Pas: 7,62 mm, Nombre de pôles: 3, Mode de raccordement: Raccordement vissé, Montage: Soudage, Coloris: vert, Afin d'éviter les tolérances entre les blocs de jonction et le circuit impr
Connecteurs PCB
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Les plus vendus
▲En savoir plus
▲Données commerciales
| Code de commande | 1907144 |
|---|---|
| Unité de conditionnement | 50 pcs |
| Quantité minimum de commande | 50 pcs |
| Remarque | Fabrication à la commande (pas de reprise) |
| Page catalogue | Page 443 (C-1-2013) |
| GTIN | 4017918479091 |
| Poids par pièce (hors emballage) | 0,009 KGM |
| Numéro du tarif douanier | 85369010 |
| Pays d'origine | PL (Pologne) |
Dimensions
| Longueur [ l ] | 12,5 mm |
|---|---|
| Pas | 7,62 mm |
| Cote a | 15,24 mm |
| Largeur [ w ] | 22,86 mm |
| Hauteur de montage | 21,5 mm |
| Hauteur [ h ] | 26,6 mm |
| Longueur de broche [P] | 5,1 mm |
| Diamètre de perçage | 1,3 mm |
Généralités
| Famille d'articles | MKDSV 5 |
|---|---|
| Groupe d'isolant | II |
| Tension de choc assignée (III/3) | 6 kV |
| Tension de choc assignée (III/2) | 6 kV |
| Tension de choc assignée (II/2) | 6 kV |
| Tension de référence (III/3) | 500 V |
| Tension assignée (III/2) | 630 V |
| Tension assignée (II/2) | 1000 V |
| Connexion selon la norme | EN-VDE |
| Intensité nominale IN | 32 A |
| Section nominale | 4 mm² |
| Courant de charge maximal | 30 A |
| Matériau isolant | PA |
| Broche à souder de surface | |
| Classe d'inflammabilité selon UL 94 | V0 |
| Gabarit | A3 |
| Longueur à dénuder | 8 mm |
| Nombre de pôles | 3 |
| Filetage vis | M3 |
| Couple de serrage min. | 0,5 Nm |
Caractéristiques de raccordement
| Section de conducteur rigide min. | 0,2 mm² |
|---|---|
| Section de conducteur rigide max. | 6 mm² |
| Section de conducteur souple min. | 0,2 mm² |
| Section de conducteur souple max. | 4 mm² |
| Section de conducteur souple avec embout sans cône d'entrée isolant max. | 0,25 mm² |
| 4 mm² | |
| Section de conducteur souple avec embout et cône d'entrée isolant min. | 0,25 mm² |
| Section de conducteur souple avec embout et cône d'entrée isolant max. | 4 mm² |
| Section du conducteur AWG min. | 24 |
| Section du conducteur AWG max. | 10 |
| 2 conducteurs rigides de même section min. | 0,2 mm² |
| 2 conducteurs rigides de même section max. | 1,5 mm² |
| 2 conducteurs souples de même section min. | 0,2 mm² |
| 2 conducteurs souples de même section max. | 1,5 mm² |
| 2 conducteurs souples de même section avec AEH sans cône d'entrée isolant min. | 0,25 mm² |
| 2 conducteurs souples de même section avec AEH sans cône d'entrée isolant max. | 0,75 mm² |
| 2 conducteurs souples de même section avec TWIN-AEH et cône d'entrée isolant min. | 0,5 mm² |
| 2 conducteurs souples de même section avec TWIN-AEH et cône d'entrée isolant max. | 2,5 mm² |
Environmental Product Compliance
| China RoHS | Période d'utilisation conforme (EFUP) : 50 ans |
|---|---|
| La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses. |
Classifications
eCl@ss 4.027141109eCl@ss 4.127141109eCl@ss 5.027141190eCl@ss 5.127261100eCl@ss 6.027261100eCl@ss 7.027440401eCl@ss 8.027440401eCl@ss 9.027440401
