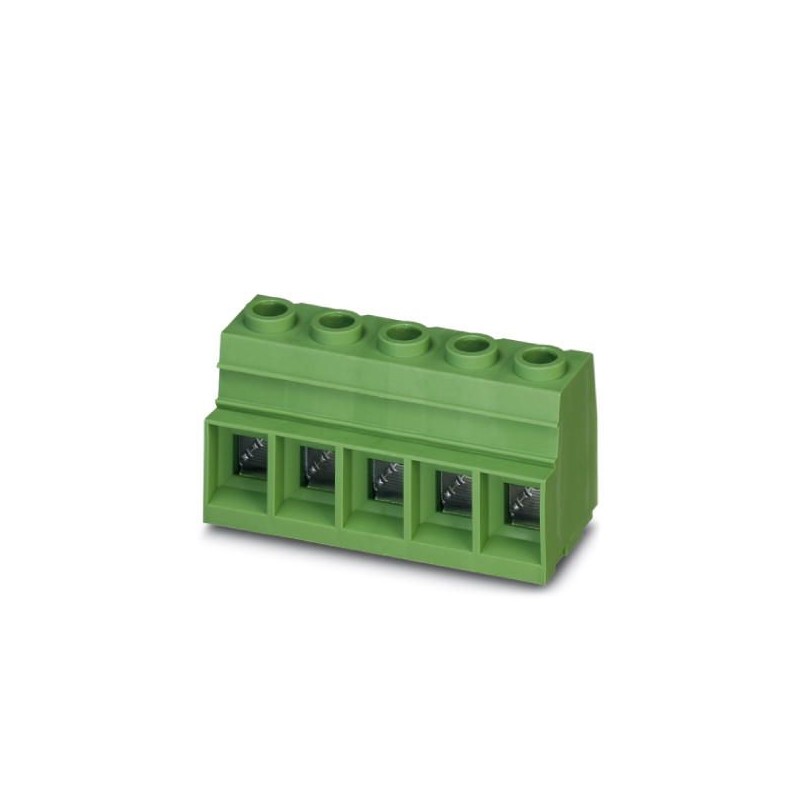

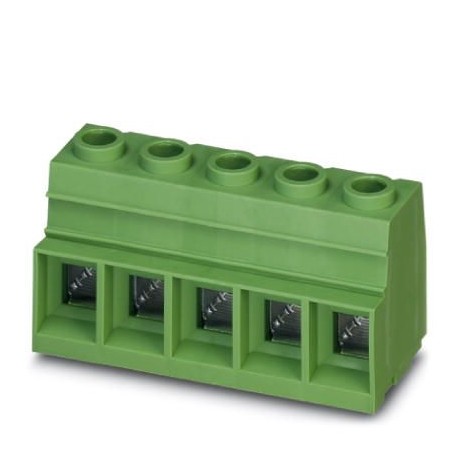

MKDSP 25/ 5-15,00 1932614 PHOENIX CONTACT Bloc de jonction C.I.
MKDSP 25/ 5-15,00
1932614
PHOENIX_CONTACT
10
Bloc de jonction C.I.
Bornier pour carte de circuit imprimé, courant nominal : 125 A, tension nominale (III/2) : 1000 V, section nominale : 35 mm², nombre de potentiels : 5, nombre de rangées : 1, nombre de pôles par rangée : 5, famille d’articles : MKDSP 25, pas : 15 mm, type de raccordement : Raccord à vis avec capsule de traction, méthode de serrage par vis : Z2L Pozidriv avec fente longitudinale, montage : Soudure à la vague, sens de connexion conducteur/carte de circuit imprimé : 0 °, couleur : vert, disposition des broches : disposition linéaire des broches, longueur des broches [P] : 4,5 mm, nombre de broches à souder par potentiel : 4, type d’emballage : emballage en boîte. Les charges mécaniques permanentes sur le bornier doivent être évitées
Connecteurs > Borne de circuit imprimé
Connecteurs PCB
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲Données commerciales
| Code de commande | 1932614 |
|---|---|
| Unité de conditionnement | 25 pcs |
| Quantité minimum de commande | 25 pcs |
| Page catalogue | Page 455 (C-1-2013) |
| GTIN | 4017918902117 |
| Poids par pièce (hors emballage) | 0,105 KGM |
| Numéro du tarif douanier | 85369010 |
| Pays d'origine | SK (Slovaquie) |
Dimensions
| Longueur [ l ] | 31 mm |
|---|---|
| Pas | 15 mm |
| Cote a | 60 mm |
| Largeur [ w ] | 75 mm |
| Hauteur de montage | 39 mm |
| Hauteur [ h ] | 43,5 mm |
| Longueur de broche [P] | 4,5 mm |
| Diamètre de perçage | 1,6 mm |
Généralités
| Famille d'articles | MKDSP 25 |
|---|---|
| Groupe d'isolant | I |
| Tension de choc assignée (III/3) | 8 kV |
| Tension de choc assignée (III/2) | 8 kV |
| Tension de choc assignée (II/2) | 8 kV |
| Tension de référence (III/3) | 1000 V |
| Tension assignée (III/2) | 1000 V |
| Tension assignée (II/2) | 1000 V |
| Connexion selon la norme | EN-VDE |
| Intensité nominale IN | 125 A |
| Section nominale | 35 mm² |
| Courant de charge maximal | 125 A |
| Matériau isolant | PA |
| Broche à souder de surface | |
| Classe d'inflammabilité selon UL 94 | V0 |
| Gabarit | B7 |
| Longueur à dénuder | 18 mm |
| Nombre de pôles | 5 |
| Filetage vis | M5 |
| Couple de serrage min. | 2,5 Nm |
| Couple de serrage max. | 4,5 Nm |
| Remarque | Le couple de serrage pour section ≤ 25 mm² est de 2,5 Nm, pour section > 25 mm², il est de 4,5 Nm |
Caractéristiques de raccordement
| Section de conducteur rigide min. | 0,5 mm² |
|---|---|
| Section de conducteur rigide max. | 35 mm² |
| Section de conducteur souple min. | 0,5 mm² |
| Section de conducteur souple max. | 35 mm² |
| Section de conducteur souple avec embout sans cône d'entrée isolant max. | 1 mm² |
| 35 mm² | |
| Section de conducteur souple avec embout et cône d'entrée isolant min. | 1,5 mm² |
| Section de conducteur souple avec embout et cône d'entrée isolant max. | 35 mm² |
| Section du conducteur AWG min. | 20 |
| Section du conducteur AWG max. | 2 |
| 2 conducteurs rigides de même section min. | 0,5 mm² |
| 2 conducteurs rigides de même section max. | 6 mm² |
| 2 conducteurs souples de même section min. | 0,5 mm² |
| 2 conducteurs souples de même section max. | 6 mm² |
| 2 conducteurs souples de même section avec AEH sans cône d'entrée isolant min. | 0,5 mm² |
| 2 conducteurs souples de même section avec AEH sans cône d'entrée isolant max. | 4 mm² |
| 2 conducteurs souples de même section avec TWIN-AEH et cône d'entrée isolant min. | 0,5 mm² |
| 2 conducteurs souples de même section avec TWIN-AEH et cône d'entrée isolant max. | 16 mm² |
Informations sur le conducteur en aluminium
| Forme du couple de section du câble | Section du câble:35 mm²; Couple:4,5 Nm; Forme du câble:rond, un fil, classe 1(re) |
|---|---|
| Section du câble:25 mm²; Couple:2,5 Nm; Forme du câble:rond, un fil, classe 1(re) | |
| Section du câble:16 mm²; Couple:2,5 Nm; Forme du câble:rond, un fil, classe 1(re) | |
| Spécification de contrôle | DIN VDE 0276-603 (VDE 0276-603):2010-03 |
| Remarque pour la préparation des conducteurs | Les mesures suivantes doivent être mises en oeuvre pour permettre une liaison sûre et durable du conducteur en aluminium : éliminer la couche d'oxyde sur l'extrémité dénudée du conducteur en aluminium avec une lame, et la plonger immédiatement dans de la vaseline neutre. Répéter ce traitement à chaque nouveau raccordement de conducteur. |
Environmental Product Compliance
| China RoHS | Période d'utilisation conforme : illimitée = EFUP-e |
|---|---|
| Aucune substance dangereuse dépassant les valeurs seuils ; |
Classifications
eCl@ss 4.027141109eCl@ss 4.127141109eCl@ss 5.027141190eCl@ss 5.127261100eCl@ss 6.027261100eCl@ss 7.027440401eCl@ss 8.027440401eCl@ss 9.027440401
| Caractéristique | Valeur |
|---|---|
| Hauteur (EF000040) | 43.5 mm |
| Nombre de raccordements électriques (EF008252) | 5 |
| Nombre d'étages (EF002659) | 1 |
| Dimension des raccordements (EF006827) | 15 mm |
| Courant assigné In (EF008250) | 125 A |
| Tension assignée (EF000228) | 1000 V |
| Tension nominale de tenue aux chocs (EF002993) | 8 kV |
| Catégorie de surtension (EF006785) | III |
| Degré de pollution (EF006786) | 2 |
| Type de raccordement du conducteur (EF006821) | Borne à vis |
| Section de conducteur connectable monofilaire (EF007337) | 0.5 mm² |
| Section de conducteur connectable à fil fin avec embout de câble (EF007339) | 1.5 mm² |
| Section de conducteur connectable à fil fin sans embout de câble (EF007341) | 0.5 mm² |
| Section de conducteur connectable multifilaire (EF007343) | 0.5 mm² |
| Type de raccordement du circuit imprimé (EF006822) | Raccord à souder |
| Matériau de la surface de raccordement (EF006826) | Étain |
| Diamètre de la broche de raccordement (EF006823) | 1.6 mm |
| Longueur de la broche (EF006825) | 4.5 mm |
| Matériau du corps isolant (EF007543) | Autre |
| Couleur du boîtier (EF000136) | Vert |
| Classe d'inflammabilité du matériau isolant selon UL 94 (EF002521) | V0 |
| Température de fonctionnement (EF002393) | -40 °C |
| Type de banderolage (EF007011) | Carton (pour CMS) |
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX CONNECTEURS FR .pdf | 15 Mbytes |
|
| PHOENIX CONTACT-1932614-MKDSP 25/ 5-15,00 | 170 Kbytes |
|
