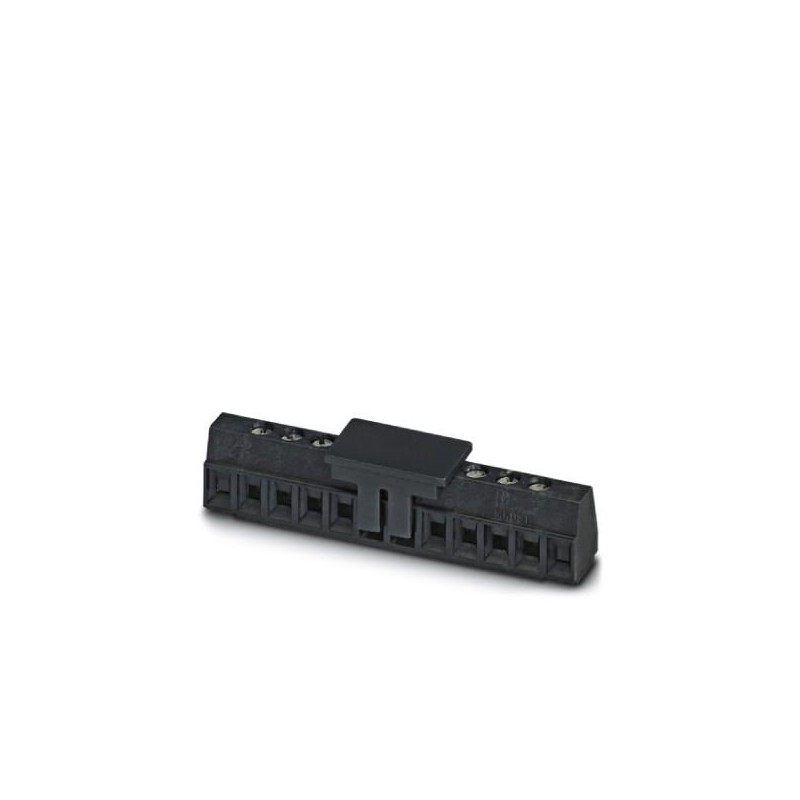

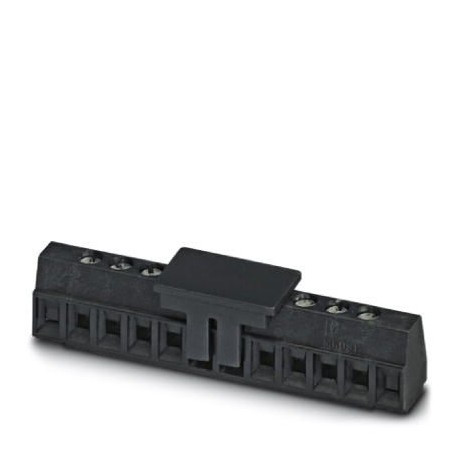

MKDS 1/ 8-3,81 SMD BK 1727175 PHOENIX CONTACT Bloc de jonction C.I.
MKDS 1/ 8-3,81 SMD BK
1727175
PHOENIX_CONTACT
14
Bloc de jonction C.I.
Connecteurs > Borne de circuit imprimé
Connecteurs PCB
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
En savoir plus
▲Données commerciales
| Code de commande | 1727175 |
|---|---|
| Unité de conditionnement | 14 pcs |
| Quantité minimum de commande | 14 pcs |
| Page catalogue | Page 82 (C-1-2013) |
| GTIN | 4017918025595 |
| Poids par pièce (hors emballage) | 0,008 KGM |
| Numéro du tarif douanier | 85369010 |
| Pays d'origine | PL (Pologne) |
Propriétés de l'article
| Désignation abrégée | Bloc de jonction C.I. |
|---|---|
| Famille d'articles | MKDS 1/..-SMD |
| Pas | 3,81 mm |
| Nombre de pôles | 8 |
| Type de raccordement | Raccordement vissé avec bague |
| Filetage vis | M2 |
| Type de montage | Sertissage SMD |
| Tracé brochage | Géométrie de pastille linéaire |
| Nombre d'étages | 1 |
| Nombre de connexions | 8 |
| Nombre de potentiels | 8 |
Caractéristiques électriques principales
| Courant de référence | 8 A |
|---|---|
| Tension d'isolement assignée (III/2) | 160 V |
| Tension de choc assignée (III/2) | 2,5 kV |
Capacité de raccordement
| Section de conducteur rigide | 0,14 mm² ... 1,5 mm² |
|---|---|
| Section de conducteur souple | 0,14 mm² ... 1 mm² |
| Section de conducteur AWG / kcmil | 26 ... 16 |
| Section de conducteur souple avec embout, sans cône d'entrée isolant | 0,25 mm² ... 0,5 mm² |
| Section de conducteur souple avec embout et collier isolant | 0,25 mm² ... 0,5 mm² |
| 2 conducteurs rigides de même section | 0,14 mm² ... 0,5 mm² |
| 2 conducteurs souples de même section | 0,14 mm² ... 0,2 mm² |
| Longueur à dénuder | 5 mm |
| Couple de serrage | 0,22 Nm ... 0,25 Nm |
Indication de matériau - contact
| Remarque | Conforme à WEEE/RoHS, exempt de trichite suivant la norme CEI 60068-2-82/JEDEC JESD 201 |
|---|---|
| Matériau de contact | Alliage de Cu |
| Qualité de surface | étamage galvanique |
| Surface métallique point de connexion (couche supérieure) | Etain (5 - 7 µm Sn) |
| Surface métallique point de connexion (couche intermédiaire) | Nickel (2 - 3 µm Ni) |
| Surface métallique zone de soudage (couche supérieure) | Etain (5 - 7 µm Sn) |
| Surface métallique zone de soudage (couche intermédiaire) | Nickel (2 - 3 µm Ni) |
Indication de matériau - boîtier
| Matériau isolant | PA |
|---|---|
| Groupe d'isolant | IIIa |
| IRC selon CEI 60112 | |
| Classe d'inflammabilité selon UL 94 | V0 |
| Indice d'inflammabilité au fil incandescent GWFI selon EN 60695-2-12 | 850 |
| Température d'ignition au fil incandescent GWIT selon EN 60695-2-13 | 775 |
| Température des essais de pression à bille selon la norme EN 60695-10-2 | 125 °C |
Dimensions du produit
| Dessin coté | |
|---|---|
| Légende | Illustration schématique : pour de plus amples informations, voir le schéma de la famille de produits dans le centre de téléchargement |
| Longueur [ l ] | 7,3 mm |
| Largeur [ w ] | 30,47 mm |
| Hauteur [ h ] | 9,2 mm |
| Pas | 3,81 mm |
| Hauteur de montage (sans picot) | 9,2 mm |
| Cote a | 26,67 mm |
Indications de conditionnement
| Type de conditionnement | Chargeur |
|---|---|
| Unité d'emballage | 14 |
| Dénomination unités d'emballage | Quantité |
Généralités concernant le produit
| Type de remarque | Remarque relative à l'application |
|---|---|
| Remarque | Les accessoires d'équipement dépassent du composant, le cas échéant. Le tracé des circuits imprimés doit reposer sur un assemblage sans collision. |
Conditions d'environnement
| Température ambiante (stockage/transport) | -40 °C ... 70 °C |
|---|---|
| Température ambiante (montage) | -5 °C ... 100 °C |
| Température ambiante (fonctionnement) | -40 °C (en fonction de la courbe de derating) |
Contrôles électriques
| Courant de référence | 8 A |
|---|---|
| Tension d'isolement assignée (III/2) | 160 V |
| Tension de choc assignée (III/2) | 2,5 kV |
Distances dans l'air et lignes de fuite
| Groupe d'isolant | IIIa |
|---|---|
| Tension d'isolement assignée (III/3) | 160 V |
| Tension d'isolement assignée (III/2) | 160 V |
| Tension d'isolement assignée (II/2) | 250 V |
| Tension de choc assignée (III/3) | 2,5 kV |
| Tension de choc assignée (III/2) | 2,5 kV |
| Tension de choc assignée (II/2) | 2,5 kV |
Environmental Product Compliance
| China RoHS | Période d'utilisation conforme (EFUP) : 50 ans |
|---|---|
| La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses. |
Classifications
eCl@ss 4.027141109eCl@ss 4.127141109eCl@ss 5.027141190eCl@ss 5.127261100eCl@ss 6.027261100eCl@ss 7.027440401eCl@ss 8.027440401eCl@ss 9.027440401
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX CONNECTEURS FR.pdf | 14 Mbytes |
|
| PHOENIX CONTACT-1727175-MKDS 1/ 8-3,81 SMD BK | 141 Kbytes |
|
