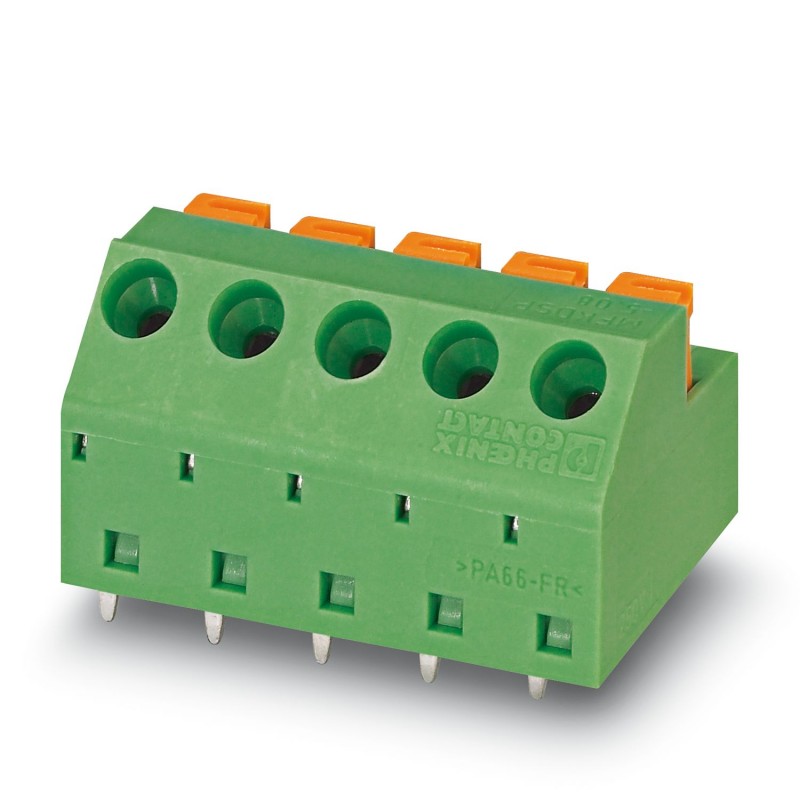

MFKDSP/ 5-5,08 1906776 PHOENIX CONTACT Bloc de jonction C.I.
MFKDSP/ 5-5,08
1906776
PHOENIX_CONTACT
50
Bloc de jonction C.I.
Bornier pour carte de circuit imprimé, courant nominal : 12 A, tension nominale (III/2) : 320 V, section nominale : 1 mm², nombre de potentiels : 5, nombre de rangées : 1, nombre de pôles par rangée : 5, famille d’articles : MFKDSP, pas : 5,08 mm, type de raccordement : Raccord à ressort enfichable, montage : soudure à la houle, sens de raccordement du conducteur/circuit imprimé : 45 °, couleur : vert, disposition des broches : disposition linéaire des broches, Longueur des broches [P] : 3,3 mm, nombre de broches à souder par potentiel : 2, type d’emballage : en boîte
Bloc de bornes du PCB, courant nominal : 12 A, tension de dimensionnement (III/2) : 320 V, section transversale nominale : 1 mm2, nombre de potentiels : 5, nombre de rangées : 1, nombre de pôles par rangée : 5, série de produits : MFKDSP, pas : 5,08 mm, type de connexion : Connexion à ressort poussée, montage : soudure par onde, direction de connexion conducteur/carte : 45 °, Couleur : Vert, Disposition des broches : Brochage linéaire, Longueur de broche [P] : 3,3 mm, nombre de broches de soudure par potentiel : 2, type d’emballage : emballé en carton
Connecteurs > Borne de circuit imprimé
Connecteurs PCB
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Les plus vendus
▲En savoir plus
▲Données commerciales
| Code de commande | 1906776 |
|---|---|
| Unité de conditionnement | 50 pcs |
| Quantité minimum de commande | 50 pcs |
| Page catalogue | Page 120 (CC-2009) |
| GTIN | 4017918928919 |
| Poids par pièce (hors emballage) | 0,006 KGM |
| Numéro du tarif douanier | 85369010 |
| Pays d'origine | PL (Pologne) |
Dimensions
| Longueur [ l ] | 16,2 mm |
|---|---|
| Pas | 5,08 mm |
| Cote a | 20,32 mm |
| Largeur [ w ] | 25,4 mm |
| Hauteur de montage | 12,92 mm |
| Hauteur [ h ] | 16,22 mm |
| Longueur de broche [P] | 3,3 mm |
| Ecartement des picots | 10,16 mm |
| Diamètre de perçage | 1,3 mm |
Généralités
| Famille d'articles | MFKDSP |
|---|---|
| Groupe d'isolant | I |
| Tension de choc assignée (III/3) | 4 kV |
| Tension de choc assignée (III/2) | 4 kV |
| Tension de choc assignée (II/2) | 4 kV |
| Tension de référence (III/3) | 250 V |
| Tension assignée (III/2) | 320 V |
| Tension assignée (II/2) | 630 V |
| Connexion selon la norme | EN-VDE |
| Intensité nominale IN | 12 A |
| Section nominale | 1 mm² |
| Courant de charge maximal | 12 A (pour une section de conducteur de 1,5 mm²) |
| Matériau isolant | PA |
| Broche à souder de surface | |
| Classe d'inflammabilité selon UL 94 | V0 |
| Longueur à dénuder | 10 mm |
| Nombre de pôles | 5 |
Caractéristiques de raccordement
| Section de conducteur rigide min. | 0,2 mm² |
|---|---|
| Section de conducteur rigide max. | 1,5 mm² |
| Section de conducteur souple min. | 0,2 mm² |
| Section de conducteur souple max. | 1 mm² |
| Section de conducteur souple avec embout sans cône d'entrée isolant max. | 0,25 mm² |
| 0,75 mm² | |
| Section de conducteur souple avec embout et cône d'entrée isolant min. | 0,25 mm² |
| Section de conducteur souple avec embout et cône d'entrée isolant max. | 0,75 mm² |
| Section du conducteur AWG min. | 24 |
| Section du conducteur AWG max. | 16 |
Environmental Product Compliance
| China RoHS | Période d'utilisation conforme : illimitée = EFUP-e |
|---|---|
| Aucune substance dangereuse dépassant les valeurs seuils ; |
Classifications
eCl@ss 4.027141109eCl@ss 4.127141109eCl@ss 5.027141190eCl@ss 5.127261100eCl@ss 6.027261100eCl@ss 7.027440401eCl@ss 8.027440401eCl@ss 9.027440401
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX CONNECTEURS FR .pdf | 15 Mbytes |
|
| PHOENIX CONTACT-1906776-MFKDSP/ 5-5,08 | 159 Kbytes |
|
