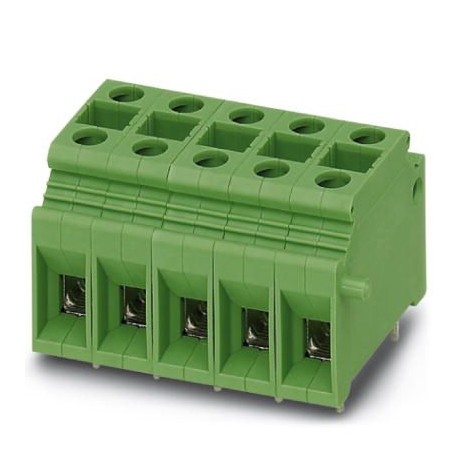

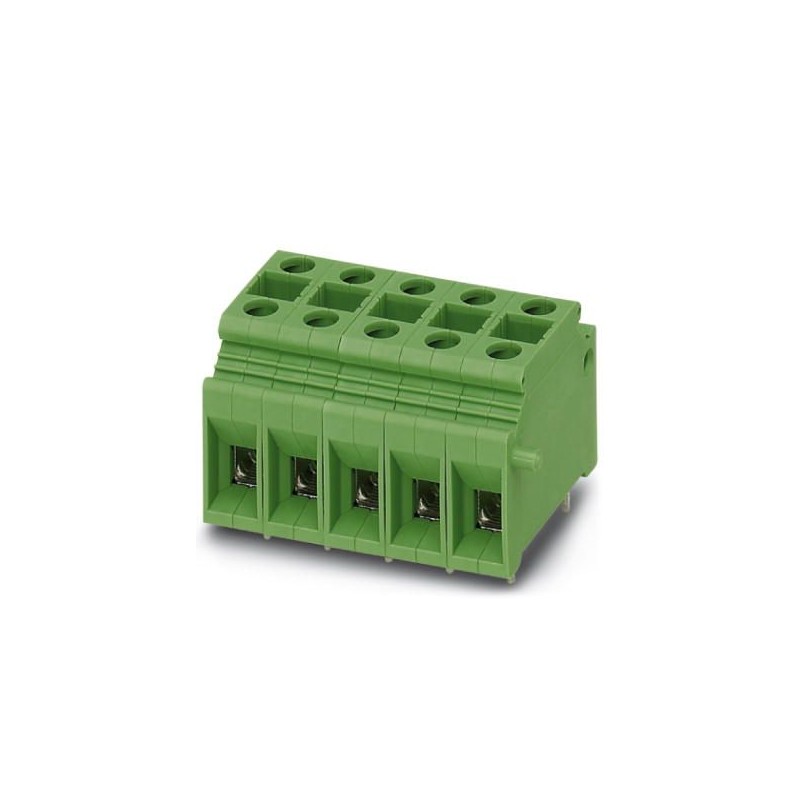

KDS10/SO 1704059 PHOENIX CONTACT Bloc de jonction C.I.
KDS10/SO
1704059
PHOENIX_CONTACT
50
Bloc de jonction C.I.
Bornier pour carte de circuit imprimé, courant nominal : 76 A, tension nominale (III/2) : 320 V, section nominale : 10 mm², nombre de potentiels : 1, nombre de rangées : 1, nombre de pôles par rangée : 1, famille d’articles : KDS10, pas : 10 mm, type de raccordement : Raccord à vis avec capsule de traction, montage : soudure à l’onde, sens de raccordement du conducteur/circuit imprimé : 0°, couleur : vert, Disposition des broches : Disposition linéaire des broches, Longueur des broches [P] : 4,3 mm, nombre de broches à souder par potentiel : 4, type d’emballage : emballage en boîte. L’article peut être aligné avec différents nombres de pôles !
Connecteurs > Borne de circuit imprimé
Connecteurs PCB
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲Données commerciales
| Code de commande | 1704059 |
|---|---|
| Unité de conditionnement | 50 pcs |
| Quantité minimum de commande | 50 pcs |
| Page catalogue | Page 457 (C-1-2013) |
| GTIN | 4017918023188 |
| Poids par pièce (hors emballage) | 0,017 KGM |
| Numéro du tarif douanier | 85369010 |
| Pays d'origine | DE (Allemagne) |
Dimensions
| Longueur [ l ] | 36,8 mm |
|---|---|
| Pas | 10 mm |
| Largeur [ w ] | 10 mm |
| Hauteur de montage | 29 mm |
| Hauteur [ h ] | 33,3 mm |
| Longueur de broche [P] | 4,3 mm |
| Diamètre de perçage | 1,4 mm |
Généralités
| Famille d'articles | KDS10 |
|---|---|
| Groupe d'isolant | I |
| Tension de choc assignée (III/3) | 6 kV |
| Tension de choc assignée (III/2) | 6 kV |
| Tension de choc assignée (II/2) | 6 kV |
| Tension de référence (III/3) | 630 V |
| Tension assignée (III/2) | 630 V |
| Tension assignée (II/2) | 1000 V |
| Connexion selon la norme | EN-VDE |
| Intensité nominale IN | 76 A |
| Section nominale | 10 mm² |
| Courant de charge maximal | 76 A (pour une section de conducteur de 16 mm²) |
| Matériau isolant | PA |
| Broche à souder de surface | |
| Classe d'inflammabilité selon UL 94 | V0 |
| Gabarit | B6 |
| Longueur à dénuder | 12 mm |
| Nombre de pôles | 1 |
| Filetage vis | M4 |
| Couple de serrage min. | 1,2 Nm |
| Couple de serrage max. | 1,5 Nm |
Caractéristiques de raccordement
| Section de conducteur rigide min. | 0,5 mm² |
|---|---|
| Section de conducteur rigide max. | 16 mm² |
| Section de conducteur souple min. | 0,5 mm² |
| Section de conducteur souple max. | 10 mm² |
| Section de conducteur souple avec embout sans cône d'entrée isolant max. | 0,5 mm² |
| 10 mm² | |
| Section de conducteur souple avec embout et cône d'entrée isolant min. | 0,5 mm² |
| Section de conducteur souple avec embout et cône d'entrée isolant max. | 10 mm² |
| Section du conducteur AWG min. | 20 |
| Section du conducteur AWG max. | 6 |
| 2 conducteurs rigides de même section min. | 0,5 mm² |
| 2 conducteurs rigides de même section max. | 4 mm² |
| 2 conducteurs souples de même section min. | 0,5 mm² |
| 2 conducteurs souples de même section max. | 4 mm² |
| 2 conducteurs souples de même section avec AEH sans cône d'entrée isolant min. | 0,5 mm² |
| 2 conducteurs souples de même section avec AEH sans cône d'entrée isolant max. | 2,5 mm² |
| 2 conducteurs souples de même section avec TWIN-AEH et cône d'entrée isolant min. | 0,5 mm² |
| 2 conducteurs souples de même section avec TWIN-AEH et cône d'entrée isolant max. | 6 mm² |
Environmental Product Compliance
| China RoHS | Période d'utilisation conforme : illimitée = EFUP-e |
|---|---|
| Aucune substance dangereuse dépassant les valeurs seuils ; |
Classifications
eCl@ss 4.027141109eCl@ss 4.127141109eCl@ss 5.027141190eCl@ss 5.127261100eCl@ss 6.027261100eCl@ss 7.027440401eCl@ss 8.027440401eCl@ss 9.027440401
| Caractéristique | Valeur |
|---|---|
| Hauteur (EF000040) | 33.3 mm |
| Nombre de raccordements électriques (EF008252) | 2 |
| Nombre d'étages (EF002659) | 1 |
| Dimension des raccordements (EF006827) | 10 mm |
| Courant assigné In (EF008250) | 76 A |
| Tension assignée (EF000228) | 320 V |
| Tension nominale de tenue aux chocs (EF002993) | 4 kV |
| Catégorie de surtension (EF006785) | III |
| Degré de pollution (EF006786) | 2 |
| Type de raccordement du conducteur (EF006821) | Borne à vis |
| Section de conducteur connectable monofilaire (EF007337) | 0.5 mm² |
| Section de conducteur connectable à fil fin avec embout de câble (EF007339) | 0.5 mm² |
| Section de conducteur connectable à fil fin sans embout de câble (EF007341) | 0.5 mm² |
| Section de conducteur connectable multifilaire (EF007343) | 0.5 mm² |
| Type de raccordement du circuit imprimé (EF006822) | Raccord à souder |
| Matériau de la surface de raccordement (EF006826) | Étain |
| Diamètre de la broche de raccordement (EF006823) | 1.4 mm |
| Longueur de la broche (EF006825) | 4.3 mm |
| Matériau du corps isolant (EF007543) | Autre |
| Couleur du boîtier (EF000136) | Vert |
| Classe d'inflammabilité du matériau isolant selon UL 94 (EF002521) | V0 |
| Température de fonctionnement (EF002393) | -40 °C |
| Type de fixation du circuit imprimé (EF008226) | Contact de raccordement |
| Type de fixation (EF002442) | Souder |
| Type de banderolage (EF007011) | Carton (pour CMS) |
