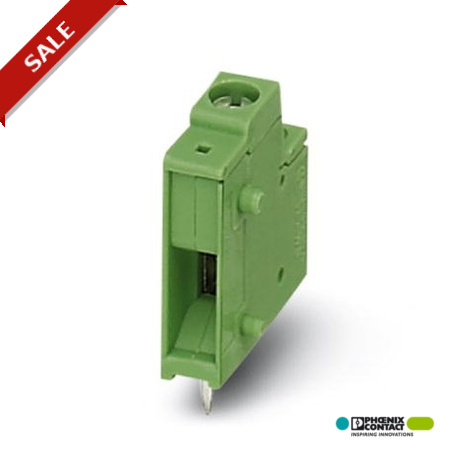

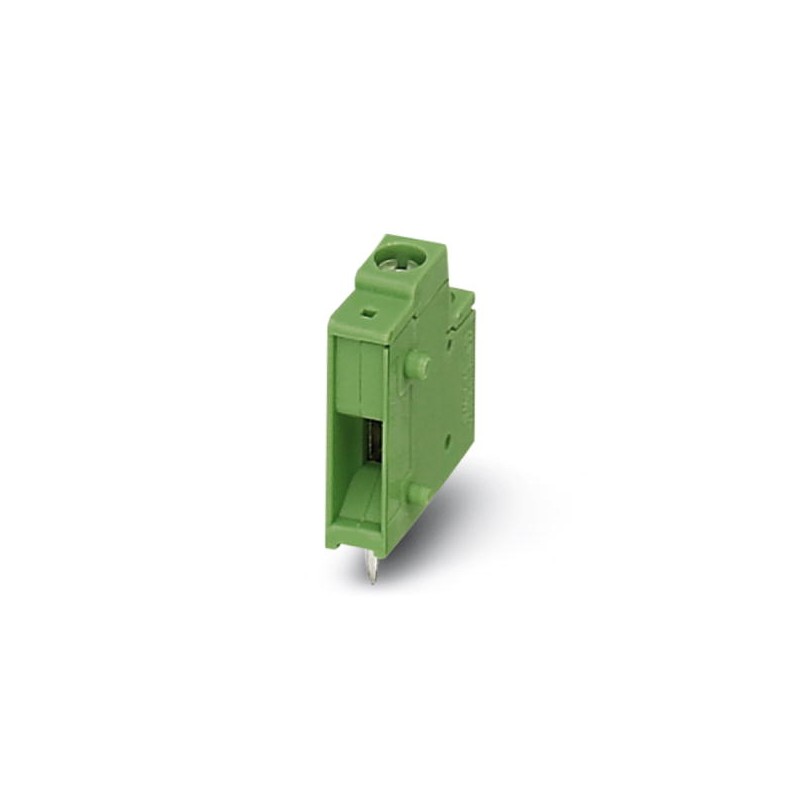

KDS 2,5 1705016 PHOENIX CONTACT BJ pour C.I., Intensité nominale: 24 A, Tension nominale: 400 V, Pas: 5 mm, ..
KDS 2,5
1705016
PHOENIX_CONTACT
50
BJ pour C.I., Intensité nominale: 24 A, Tension nominale: 400 V, Pas: 5 mm, Nombre de pôles: 1, Mode de raccordement: Raccordement vissé avec bague, Montage: Soudage à la vague, Sens d'enfichage conducteur/circuit imprimé: 0 °, Coloris: vert, L'article est juxtaposable à différents nombres de pôles !
Bornier pour carte de circuit imprimé, courant nominal : 24 A, tension nominale (III/2) : 400 V, section nominale : 2,5 mm², nombre de potentiels : 1, nombre de rangées : 1, nombre de pôles par rangée : 1, famille d’articles : KDS 2,5, pas : 5 mm, type de raccordement : Raccord à vis avec capsule de traction, méthode de serrage par vis : L Fente longitudinale, montage : soudure à la vague, sens de connexion conducteur/carte de circuit imprimé : 0 °, couleur : vert, disposition des broches : disposition linéaire des broches, longueur des broches [P] : 3,6 mm, nombre de broches à souder par potentiel : 2, type d’emballage : emballage en boîte. L’article peut être aligné avec différents nombres de pôles !
Connecteurs > Borne de circuit imprimé
Connecteurs PCB
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲Dimensions
| Longueur | 17,2 mm |
|---|---|
| Pas | 5,00 mm |
| Hauteur de montage | 18 mm |
| Hauteur | 18 mm |
| Longueur du picot | 3,6 mm |
| Dimensions des picots | 1,1 x 0,7 mm |
| Diamètre de perçage | 1,4 mm |
Généralités
| Famille d'articles | KDS 2,5 |
|---|---|
| Groupe d'isolant | I |
| Tension de choc assignée (III/3) | 4 kV |
| Tension de choc assignée (III/2) | 4 kV |
| Tension de choc assignée (II/2) | 4 kV |
| Tension de référence (III/3) | 250 V |
| Tension assignée (III/2) | 400 V |
| Tension assignée (II/2) | 630 V |
| Connexion selon la norme | EN-VDE |
| Intensité nominale IN | 24 A |
| Section nominale | 2,5 mm² |
| Courant de charge maximal | 32 A (pour section de conducteur 4 mm²) |
| Matériau isolant | PA |
| Broche à souder de surface | Sn |
| Classe d'inflammabilité selon UL 94 | V2 |
| Gabarit | A3 |
| Longueur à dénuder | 9 mm |
| Nombre de pôles | 1 |
| Filetage vis | M3 |
| Couple de serrage min. | 0,5 Nm |
| Couple de serrage max. | 0,6 Nm |
Caractéristiques de raccordement
| Section de conducteur rigide min. | 0,2 mm² |
|---|---|
| Section de conducteur rigide max. | 4 mm² |
| Section de conducteur souple min. | 0,2 mm² |
| Section de conducteur souple max. | 2,5 mm² |
| Section de conducteur souple avec embout sans cône d'entrée isolant max. | 0,25 mm² |
| 2,5 mm² | |
| Section de conducteur souple avec embout et cône d'entrée isolant min. | 0,25 mm² |
| Section de conducteur souple avec embout et cône d'entrée isolant max. | 1,5 mm² |
| Section du conducteur AWG min. | 24 |
| Section du conducteur AWG max. | 12 |
| 2 conducteurs rigides de même section min. | 0,2 mm² |
| 2 conducteurs rigides de même section max. | 1 mm² |
| 2 conducteurs souples de même section min. | 0,2 mm² |
| 2 conducteurs souples de même section max. | 1,5 mm² |
| 2 conducteurs souples de même section avec AEH sans cône d'entrée isolant min. | 0,25 mm² |
| 2 conducteurs souples de même section avec AEH sans cône d'entrée isolant max. | 0,5 mm² |
| 2 conducteurs souples de même section avec TWIN-AEH et cône d'entrée isolant min. | 0,5 mm² |
| 2 conducteurs souples de même section avec TWIN-AEH et cône d'entrée isolant max. | 1 mm² |
| Caractéristique | Valeur |
|---|---|
| Hauteur (EF000040) | 18 mm |
| Nombre de raccordements électriques (EF008252) | 1 |
| Nombre d'étages (EF002659) | 1 |
| Dimension des raccordements (EF006827) | 5 mm |
| Courant assigné In (EF008250) | 24 A |
| Tension assignée (EF000228) | 400 V |
| Tension nominale de tenue aux chocs (EF002993) | 4 kV |
| Catégorie de surtension (EF006785) | III |
| Degré de pollution (EF006786) | 2 |
| Type de raccordement du conducteur (EF006821) | Borne à vis |
| Section de conducteur connectable monofilaire (EF007337) | 0.2 mm² |
| Section de conducteur connectable à fil fin avec embout de câble (EF007339) | 0.25 mm² |
| Section de conducteur connectable à fil fin sans embout de câble (EF007341) | 0.2 mm² |
| Section de conducteur connectable multifilaire (EF007343) | 0.2 mm² |
| Type de raccordement du circuit imprimé (EF006822) | Raccord à souder |
| Matériau de la surface de raccordement (EF006826) | Étain |
| Diamètre de la broche de raccordement (EF006823) | 1.4 mm |
| Longueur de la broche (EF006825) | 3.6 mm |
| Matériau du corps isolant (EF007543) | Autre |
| Couleur du boîtier (EF000136) | Vert |
| Classe d'inflammabilité du matériau isolant selon UL 94 (EF002521) | V0 |
| Température de fonctionnement (EF002393) | -40 °C |
| Type de fixation du circuit imprimé (EF008226) | Contact de raccordement |
| Type de fixation (EF002442) | Souder |
| Type de banderolage (EF007011) | Carton (pour CMS) |
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX CONNECTEURS FR .pdf | 15 Mbytes |
|
| PHOENIX CONTACT-1705016-KDS 2,5 | 145 Kbytes |
|
