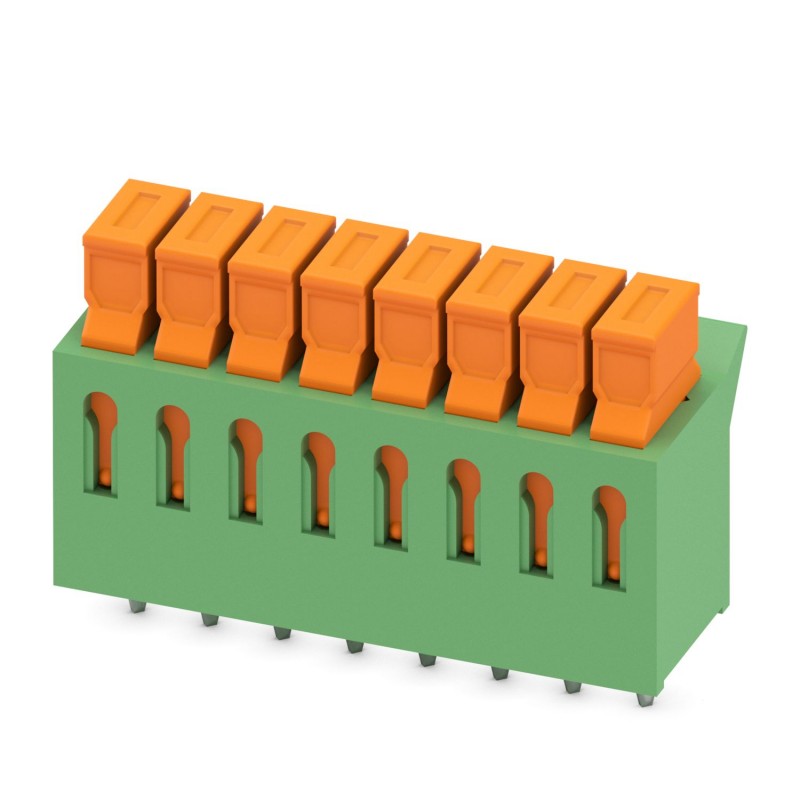

IDC 0,3/ 8-3,81 1706235 PHOENIX CONTACT BJ pour C.I., Intensité nominale: 5 A, Tension nominale: 160 V, Pas:..
IDC 0,3/ 8-3,81
1706235
PHOENIX_CONTACT
50
BJ pour C.I., Intensité nominale: 5 A, Tension nominale: 160 V, Pas: 3,81 mm, Nombre de pôles: 8, Mode de raccordement: Raccordement autodénudant, Montage: Soudage à la vague, Sens d'enfichage conducteur/circuit imprimé: 0 °, Coloris: vert
Connecteurs > Borne de circuit imprimé
Connecteurs PCB
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
En savoir plus
▲Dimensions
| Longueur | 10 mm |
|---|---|
| Pas | 3,81 mm |
| Cote a | 26,67 mm |
| Hauteur de montage | 15 mm |
| Longueur du picot | 3,5 mm |
| Dimensions des picots | 1 x 0,4 mm |
| Diamètre de perçage | 1,3 mm |
Généralités
| Famille d'articles | IDC 0,3 |
|---|---|
| Groupe d'isolant | I |
| Tension de choc assignée (III/3) | 2,5 kV |
| Tension de choc assignée (III/2) | 2,5 kV |
| Tension de choc assignée (II/2) | 2,5 kV |
| Tension de référence (III/3) | 160 V |
| Tension assignée (III/2) | 160 V |
| Tension assignée (II/2) | 320 V |
| Connexion selon la norme | EN-VDE |
| Intensité nominale IN | 5 A |
| Section nominale | 0,34 mm² |
| Courant de charge maximal | 5 A (pour une section de conducteur de 0,34 mm²) |
| Matériau isolant | PA |
| Broche à souder de surface | Sn |
| Classe d'inflammabilité selon UL 94 | V0 |
| Nombre de pôles | 8 |
Caractéristiques de raccordement
| Section de conducteur rigide min. | 0,13 mm² |
|---|---|
| Section de conducteur rigide max. | 0,34 mm² |
| Section de conducteur souple min. | 0,22 mm² |
| Section de conducteur souple max. | 0,34 mm² |
| Section du conducteur AWG min. | 26 |
| Section du conducteur AWG max. | 22 |
| Diamètre de fil avec isolant | 1,8 mm |
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX CONNECTEURS FR.pdf | 14 Mbytes |
|
| PHOENIX CONTACT-1706235-IDC 0,3/ 8-3,81 | 204 Kbytes |
|
