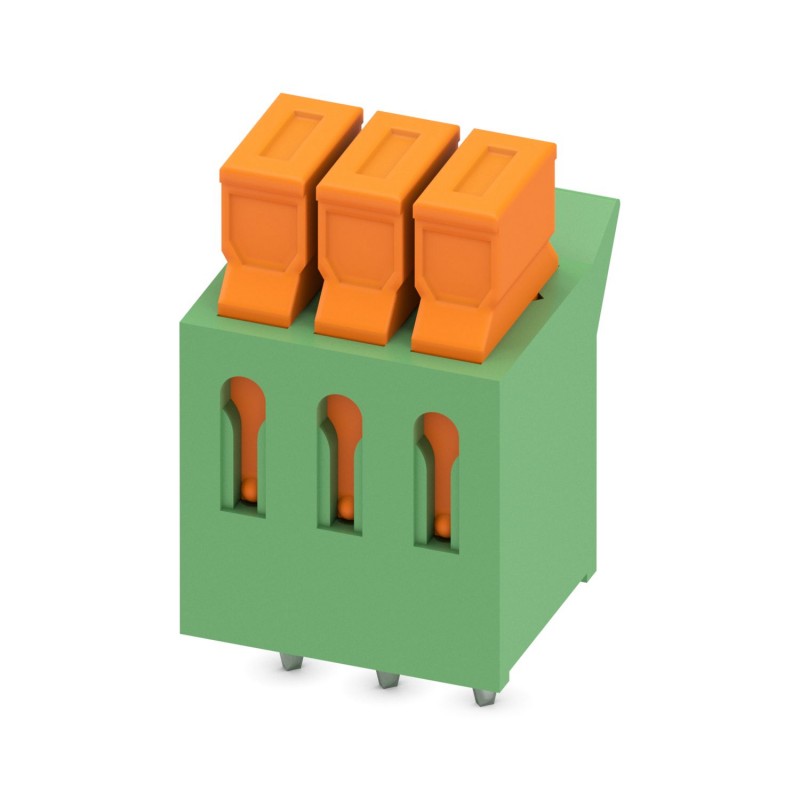

IDC 0,3/ 3-3,81 1706183 PHOENIX CONTACT BJ pour C.I., Intensité nominale: 5 A, Tension nominale: 160 V, Pas:..
IDC 0,3/ 3-3,81
1706183
PHOENIX_CONTACT
50
BJ pour C.I., Intensité nominale: 5 A, Tension nominale: 160 V, Pas: 3,81 mm, Nombre de pôles: 3, Mode de raccordement: Raccordement autodénudant, Montage: Soudage à la vague, Sens d'enfichage conducteur/circuit imprimé: 0 °, Coloris: vert
Bornier pour carte de circuit imprimé, courant nominal : 5 A, tension nominale (III/2) : 160 V, section nominale : 0,34 mm², nombre de potentiels : 3, nombre de rangées : 1, nombre de pôles par rangée : 3, famille d’articles : IDC 0,3, pas : 3,81 mm, type de connexion : Connexion par déplacement, montage : Soudure à la vague, sens de connexion du conducteur/carte de circuit imprimé : 0 °, couleur : vert, Disposition des goupilles : Disposition linéaire des goupilles, Longueur des goupilles [P] : 3,4 mm, nombre de goupilles de soudage par potentiel : 1, Type d’emballage : en boîte
Borne de circuit imprimé, intensité nominale: 5 A, tension de référence (III/2): 160 V, section nominale: 0,34 mm2, nombre de potentiels: 3, nombre de rangées: 1, nombre de pôles par rangée: 3, gamme d'articles: IDC 0,3, pas: 3,81 mm, type de raccordement: Raccordement autodénudant, montage: Soudage à la vague, sens d'enfichage conducteur/circuit imprimé: 0 °, coloris: vert, Disposition des broches: Brochage linéaire, Longueur de broche [P]: 3,4 mm, nombre de picots par potentiel: 1, type de conditionnement: emballé dans un carton
Connecteurs > Borne de circuit imprimé
Connecteurs PCB
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Les plus vendus
▲En savoir plus
▲| Type de produit | Borne de circuit imprimé |
| Gamme de produits | IDC 0,3 |
| Ligne de produits | COMBICON Terminals XS |
| Type | Bloc de jonction multipolaire pour C.I. |
| Nombre de pôles | 3 |
| Pas | 3,81 mm |
| Nombre de connexions | 3 |
| Nombre de rangées | 1 |
| Nombre de potentiels | 3 |
| Tracé brochage | Brochage linéaire |
| Nombre de picots par potentiel | 1 |
| État de la gestion des données | |
| Révision de l'article | 01 |
| Intensité nominale IN | 5 A |
| Tension nominale UN | 160 V |
| Tension de référence (III/3) | 160 V |
| Tension de tenue aux chocs assignée (III/3) | 2,5 kV |
| Tension assignée (III/2) | 160 V |
| Tension de tenue aux chocs assignée (III/2) | 2,5 kV |
| Tension de référence (II/2) | 320 V |
| Tension de tenue aux chocs assignée (II/2) | 2,5 kV |
| Technologie de raccordement | |
| Type | Bloc de jonction multipolaire pour C.I. |
| Section nominale | 0,34 mm² |
| Raccordement du conducteur | |
| Type de raccordement | Raccordement autodénudant |
| Section de conducteur rigide | 0,13 mm² ... 0,34 mm² |
| Section de conducteur souple | 0,22 mm² ... 0,34 mm² |
| Section conduct. AWG | 26 ... 22 |
| Type de montage | Soudage à la vague |
| Tracé brochage | Brochage linéaire |
| Indication de matériau - contact | |
| Remarque | Conforme à WEEE/RoHS, exempt de trichite suivant la norme CEI 60068-2-82/JEDEC JESD 201 |
| Matériau de contact | Alliage de Cu |
| Qualité de surface | étamage galvanique |
| Surface métallique point de connexion (couche supérieure) | Etain (5 - 7 µm Sn) |
| Surface métallique point de connexion (couche intermédiaire) | Nickel (2 - 3 µm Ni) |
| Surface métallique zone de soudage (couche supérieure) | Etain (5 - 7 µm Sn) |
| Surface métallique zone de soudage (couche intermédiaire) | Nickel (2 - 3 µm Ni) |
| Indication de matériau - boîtier | |
| Coloris (Boîtiers) | vert (6021) |
| Matériau isolant | PA |
| Groupe d'isolant | I |
| IRC selon CEI 60112 | 600 |
| Classe d'inflammabilité selon UL 94 | V0 |
| Indice d'inflammabilité au fil incandescent GWFI selon EN 60695-2-12 | 850 |
| Température d'ignition au fil incandescent GWIT selon EN 60695-2-13 | 775 |
| Température des essais de pression à bille selon la norme EN 60695-10-2 | 125 °C |
| Indications sur les matériaux - Elément d'actionnement | |
| Matériau isolant | PA |
| Groupe d'isolant | I |
| IRC selon CEI 60112 | 600 |
| Classe d'inflammabilité selon UL 94 | V0 |
| Indice d'inflammabilité au fil incandescent GWFI selon EN 60695-2-12 | 850 |
| Température d'ignition au fil incandescent GWIT selon EN 60695-2-13 | 775 |
| Température des essais de pression à bille selon la norme EN 60695-10-2 | 125 °C |
| Dessin coté |  |
| Pas | 3,81 mm |
| Largeur [w] | 12,62 mm |
| Hauteur [h] | 22,2 mm |
| Longueur [l] | 12,4 mm |
| Hauteur de montage | 18,8 mm |
| Longueur du picot de soudage [P] | 3,4 mm |
| Dimensions des picots | 1 x 0,4 mm |
| Conception de circuits imprimés | |
| Diamètre de perçage | 1,3 mm |
| Distances dans l'air et lignes de fuite | |
| Spécification de contrôle | DIN EN 60664-1 (VDE 0110-1):2008-01 |
| Groupe d'isolant | I |
| Résistance aux courants de fuite (DIN EN 60112 (VDE 0303-11)) | CTI 600 |
| Tension d'isolement assignée (III/3) | 160 V |
| Tension de tenue aux chocs assignée (III/3) | 2,5 kV |
| valeur minimale de la distance dans l'air - champ non homogène (III/3) | 1,5 mm |
| valeur minimale de la ligne de fuite (III/3) | 2 mm |
| Tension d'isolement assignée (III/2) | 160 V |
| Tension de choc assignée (III/2) | 2,5 kV |
| valeur minimale de la distance dans l'air - champ non homogène (III/2) | 1,5 mm |
| valeur minimale de la ligne de fuite (III/2) | 1,5 mm |
| Tension d'isolement assignée (II/2) | 320 V |
| Tension de tenue aux chocs assignée (II/2) | 2,5 kV |
| valeur minimale de la distance dans l'air - champ non homogène (II/2) | 1,5 mm |
| valeur minimale de la ligne de fuite (II/2) | 1,6 mm |
| Conditions ambiantes | |
| Température ambiante (fonctionnement) | -40 °C ... 100 °C (en fonction de la courbe de derating) |
| Température ambiante (stockage/transport) | -40 °C ... 70 °C |
| Humidité rel. de l'air (stockage/transport) | 30 % ... 70 % |
| Température ambiante (montage) | -5 °C ... 100 °C |
| Type de conditionnement | emballé dans un carton |
| Caractéristique | Valeur |
|---|---|
| Hauteur (EF000040) | 22.2 mm |
| Nombre de raccordements électriques (EF008252) | 3 |
| Nombre d'étages (EF002659) | 1 |
| Dimension des raccordements (EF006827) | 3.81 mm |
| Courant assigné In (EF008250) | 5 A |
| Tension assignée (EF000228) | 160 V |
| Tension nominale de tenue aux chocs (EF002993) | 2.5 kV |
| Catégorie de surtension (EF006785) | III |
| Degré de pollution (EF006786) | 2 |
| Section de conducteur connectable monofilaire (EF007337) | 0.13 mm² |
| Section de conducteur connectable à fil fin sans embout de câble (EF007341) | 0.22 mm² |
| Section de conducteur connectable multifilaire (EF007343) | 0.34 mm² |
| Type de raccordement du circuit imprimé (EF006822) | Raccord à souder |
| Matériau de la surface de raccordement (EF006826) | Étain |
| Diamètre de la broche de raccordement (EF006823) | 1.3 mm |
| Longueur de la broche (EF006825) | 3.4 mm |
| Matériau du corps isolant (EF007543) | Autre |
| Couleur du boîtier (EF000136) | Vert |
| Classe d'inflammabilité du matériau isolant selon UL 94 (EF002521) | V0 |
| Température de fonctionnement (EF002393) | -40 °C |
| Type de fixation du circuit imprimé (EF008226) | Contact de raccordement |
| Type de fixation (EF002442) | Souder |
| Type de banderolage (EF007011) | Carton (pour CMS) |
