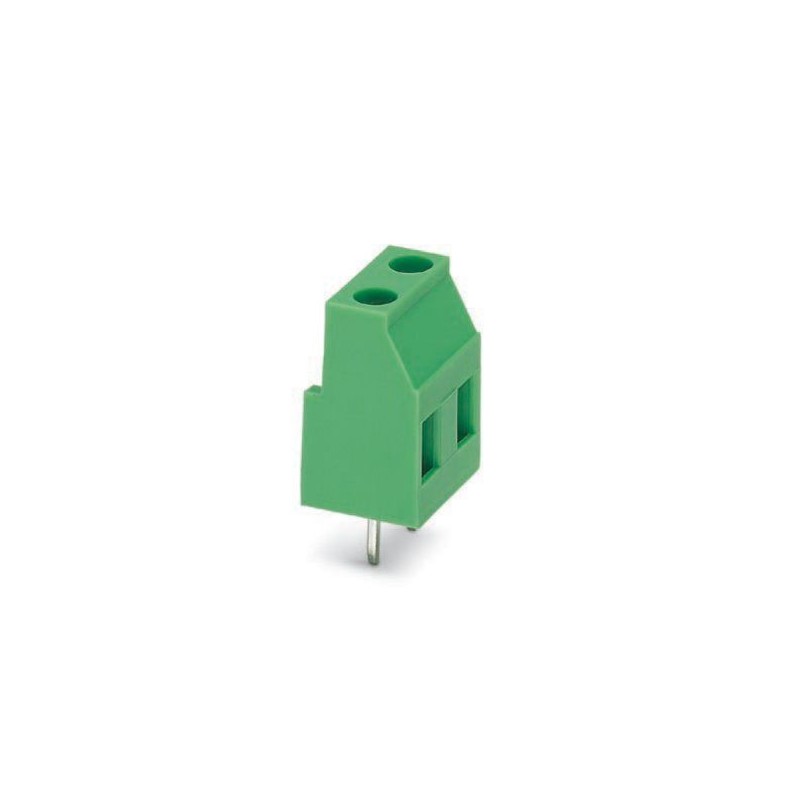

GMKDS 3/ 2-EMG15 1731462 PHOENIX CONTACT Bloc de jonction C.I.
GMKDS 3/ 2-EMG15
1731462
PHOENIX_CONTACT
50
Bloc de jonction C.I.
Bornier pour circuit imprimé, courant nominal : 24 A, tension nominale (III/2) : 630 V, section nominale : 2,5 mm², nombre de potentiels : 2, nombre de rangées : 1, nombre de pôles par rangée : 2, famille d’articles : GMKDS 3, pas : 7,5 mm, type de raccordement : Raccord à vis avec capsule de traction, méthode de serrage par vis : L Fente longitudinale, montage : soudure à la vague, sens de connexion conducteur/carte de circuit imprimé : 0 °, couleur : vert, disposition des broches : disposition linéaire des broches, longueur des broches [P] : 5 mm, nombre de broches à souder par potentiel : 1, type d’emballage : emballage en boîte. Convient pour le boîtier de montage EMG 15
Connecteurs > Borne de circuit imprimé
Connecteurs PCB
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Les plus vendus
▲En savoir plus
▲Données commerciales
| Code de commande | 1731462 |
|---|---|
| Unité de conditionnement | 50 pcs |
| Quantité minimum de commande | 50 pcs |
| Remarque | Fabrication à la commande (pas de reprise) |
| Page catalogue | Page 709 (C-1-2013) |
| GTIN | 4017918105402 |
| Poids par pièce (hors emballage) | 0,004 KGM |
| Numéro du tarif douanier | 85369010 |
| Pays d'origine | DE (Allemagne) |
Dimensions
| Longueur [ l ] | 11,2 mm |
|---|---|
| Pas | 7,5 mm |
| Cote a | 7,5 mm |
| Largeur [ w ] | 15 mm |
| Hauteur de montage | 18 mm |
| Hauteur [ h ] | 23 mm |
| Longueur de broche [P] | 5 mm |
| Diamètre de perçage | 1,3 mm |
Généralités
| Famille d'articles | GMKDS 3 |
|---|---|
| Tension de choc assignée (III/3) | 6 kV |
| Tension de choc assignée (III/2) | 6 kV |
| Tension de choc assignée (II/2) | 6 kV |
| Tension de référence (III/3) | 500 V |
| Tension assignée (III/2) | 630 V |
| Tension assignée (II/2) | 1000 V |
| Connexion selon la norme | EN-VDE |
| Intensité nominale IN | 24 A |
| Section nominale | 2,5 mm² |
| Broche à souder de surface | |
| Gabarit | A3 |
| Longueur à dénuder | 8 mm |
| Nombre de pôles | 2 |
| Filetage vis | M3 |
| Couple de serrage min. | 0,5 Nm |
| Couple de serrage max. | 0,6 Nm |
Caractéristiques de raccordement
| Section du conducteur AWG min. | 24 |
|---|---|
| Section du conducteur AWG max. | 12 |
| 2 conducteurs rigides de même section min. | 0,2 mm² |
| 2 conducteurs rigides de même section max. | 1,5 mm² |
| 2 conducteurs souples de même section min. | 0,2 mm² |
| 2 conducteurs souples de même section max. | 1,5 mm² |
| 2 conducteurs souples de même section avec AEH sans cône d'entrée isolant min. | 0,25 mm² |
| 2 conducteurs souples de même section avec AEH sans cône d'entrée isolant max. | 0,75 mm² |
| 2 conducteurs souples de même section avec TWIN-AEH et cône d'entrée isolant min. | 0,5 mm² |
| 2 conducteurs souples de même section avec TWIN-AEH et cône d'entrée isolant max. | 1,5 mm² |
Environmental Product Compliance
| China RoHS | Période d'utilisation conforme (EFUP) : 50 ans |
|---|---|
| La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses. |
Classifications
eCl@ss 4.027141109eCl@ss 4.127141109eCl@ss 5.027141190eCl@ss 5.127261100eCl@ss 6.027261100eCl@ss 7.027440401eCl@ss 8.027440401eCl@ss 9.027440401
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX CONNECTEURS FR .pdf | 15 Mbytes |
|
| PHOENIX CONTACT-1731462-GMKDS 3/ 2-EMG15 | 122 Kbytes |
|
