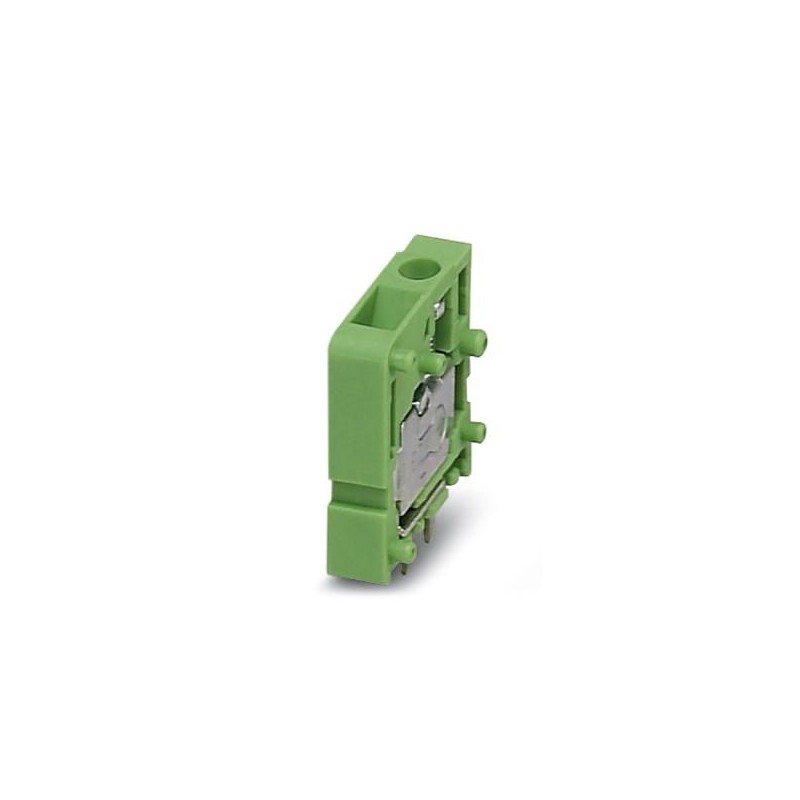

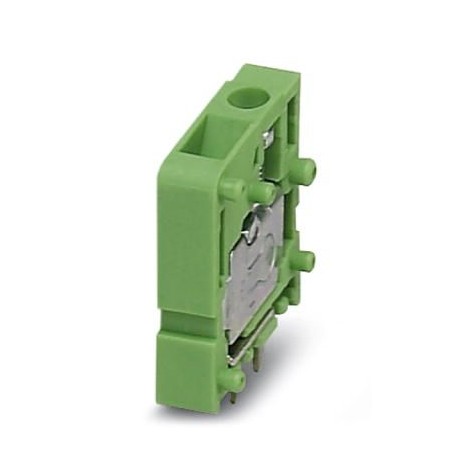

FRONT 2,5-V/SA 5-EX 1701162 PHOENIX CONTACT Bloc de jonction C.I.
FRONT 2,5-V/SA 5-EX
1701162
PHOENIX_CONTACT
50
Bloc de jonction C.I.
Bornier pour carte de circuit imprimé, courant nominal : 21 A, section nominale : 2,5 mm², nombre de potentiels : 1, nombre de rangées : 1, nombre de pôles par rangée : 1, famille d’articles : AVANT 2,5-V-EX, pas : 5 mm, type de raccordement : raccord à vis frontale, forme de serrage à vis : L Fente longitudinale, montage : soudure à l’onde, sens de raccordement conducteur/carte de circuit imprimé : 90 °, couleur : vert, Disposition des broches : Disposition linéaire des broches, Longueur des broches [P] : 3,5 mm, nombre de broches à souder par potentiel : 2, type d’emballage : en boîte. L’article peut être aligné avec différents nombres de pôles !
Connecteurs > Borne de circuit imprimé
Connecteurs PCB
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲Données commerciales
| Code de commande | 1701162 |
|---|---|
| Unité de conditionnement | 50 pcs |
| Quantité minimum de commande | 50 pcs |
| Page catalogue | Page 159 (C-1-2013) |
| GTIN | 4017918023003 |
| Poids par pièce (hors emballage) | 0,003 KGM |
| Numéro du tarif douanier | 85369010 |
| Pays d'origine | DE (Allemagne) |
Propriétés de l'article
| Désignation abrégée | Bloc de jonction C.I. |
|---|---|
| Famille d'articles | FRONT 2,5-V-EX |
| Pas | 5 mm |
| Nombre de pôles | 1 |
| Type de raccordement | Raccordement vissé frontal |
| Forme d'entraînement de la tête de vis | Fente longitudinale |
| Filetage vis | M2,5 |
| Type de montage | Soudage à la vague |
| Tracé brochage | Brochage double linéaire |
| Nombre d'étages | 1 |
| Nombre de connexions | 1 |
| Nombre de potentiels | 1 |
Capacité de raccordement
| Section de conducteur rigide | 0,2 mm² ... 2,5 mm² |
|---|---|
| Section de conducteur souple | 0,2 mm² ... 2,5 mm² |
| Section de conducteur AWG / kcmil | 24 ... 14 |
| Section de conducteur souple avec embout, sans cône d'entrée isolant | 0,25 mm² ... 1,5 mm² |
| Section de conducteur souple avec embout et collier isolant | 0,25 mm² ... 1,5 mm² |
| 2 conducteurs rigides de même section | 0,2 mm² ... 0,75 mm² |
| 2 conducteurs souples de même section | 0,2 mm² ... 0,75 mm² |
| 2 conducteurs souples de même section avec AEH sans cône d'entrée isolant | 0,25 mm² ... 0,34 mm² |
| Longueur à dénuder | 9 mm |
| Couple de serrage | 0,4 Nm ... 0,5 Nm |
Indication de matériau - contact
| Remarque | Conforme à WEEE/RoHS, exempt de trichite suivant la norme CEI 60068-2-82/JEDEC JESD 201 |
|---|---|
| Matériau de contact | Alliage de Cu |
| Qualité de surface | étamage galvanique |
| Surface métallique point de connexion (couche supérieure) | Etain (4 - 8 µm Sn) |
| Surface métallique zone de soudage (couche supérieure) | Etain (4 - 8 µm Sn) |
Indication de matériau - boîtier
| Matériau isolant | PA |
|---|---|
| Groupe d'isolant | I |
| IRC selon CEI 60112 | 600 |
| Classe d'inflammabilité selon UL 94 | V0 |
| Indice d'inflammabilité au fil incandescent GWFI selon EN 60695-2-12 | 850 |
| Température d'ignition au fil incandescent GWIT selon EN 60695-2-13 | 775 |
| Température des essais de pression à bille selon la norme EN 60695-10-2 | 125 °C |
Dimensions du produit
| Dessin coté | |
|---|---|
| Longueur [ l ] | 18,5 mm |
| Largeur [ w ] | 7,5 mm |
| Hauteur [ h ] | 23 mm |
| Pas | 5 mm |
| Hauteur de montage (sans picot) | 19,5 mm |
| Longueur de broche [P] | 3,5 mm |
| Ecartement des picots | 5 mm |
| Dimensions des picots | 0,8 x 0,8 mm |
Dimensions pour la conception de circuits imprimés
| Diamètre de perçage | 1,2 mm |
|---|---|
| Ecartement des picots | 5 mm |
Indications de conditionnement
| Type de conditionnement | Emballé dans un carton |
|---|---|
| Unité d'emballage | 50 |
| Dénomination unités d'emballage | Quantité |
Conditions d'environnement
| Température ambiante (stockage/transport) | -40 °C ... 70 °C |
|---|---|
| Température ambiante (montage) | -5 °C ... 100 °C |
| Température ambiante (fonctionnement) | -40 °C |
Raccordement et méthode de connexion
| Test - Recherche de dommages et de descellements | DIN EN 60999-1 (VDE 0609-1):2000-12 |
|---|---|
| Test réussi |
Contrôle de la traction
| Contrôle de la traction | DIN EN 60999-1 (VDE 0609-1):2000-12 |
|---|---|
| Test réussi | |
| Section de conducteur / type de conducteur / force de retrait | 0,2 mm² / rigide / > 10 N |
| 0,2 mm² / souple / > 10 N | |
| 2,5 mm² / souple / > 50 N | |
| 2,5 mm² / rigide / > 50 N |
Environmental Product Compliance
| China RoHS | Période d'utilisation conforme : illimitée = EFUP-e |
|---|---|
| Aucune substance dangereuse dépassant les valeurs seuils ; |
Classifications
eCl@ss 4.027141109eCl@ss 4.127141109eCl@ss 5.027141190eCl@ss 5.127261100eCl@ss 6.027261100eCl@ss 7.027440401eCl@ss 8.027440401eCl@ss 9.027440401
| Caractéristique | Valeur |
|---|---|
| Hauteur (EF000040) | 23 mm |
| Nombre de raccordements électriques (EF008252) | 1 |
| Nombre d'étages (EF002659) | 1 |
| Dimension des raccordements (EF006827) | 5 mm |
| Courant assigné In (EF008250) | 21 A |
| Catégorie de surtension (EF006785) | III |
| Degré de pollution (EF006786) | 2 |
| Type de raccordement du conducteur (EF006821) | Borne à vis |
| Section de conducteur connectable monofilaire (EF007337) | 0.2 mm² |
| Section de conducteur connectable à fil fin avec embout de câble (EF007339) | 0.25 mm² |
| Section de conducteur connectable à fil fin sans embout de câble (EF007341) | 0.2 mm² |
| Section de conducteur connectable multifilaire (EF007343) | 0.2 mm² |
| Type de raccordement du circuit imprimé (EF006822) | Raccord à souder |
| Matériau de la surface de raccordement (EF006826) | Étain |
| Diamètre de la broche de raccordement (EF006823) | 1.2 mm |
| Longueur de la broche (EF006825) | 3.5 mm |
| Matériau du corps isolant (EF007543) | Autre |
| Couleur du boîtier (EF000136) | Vert |
| Classe d'inflammabilité du matériau isolant selon UL 94 (EF002521) | V0 |
| Température de fonctionnement (EF002393) | -50 °C |
| Type de fixation du circuit imprimé (EF008226) | Contact de raccordement |
| Type de fixation (EF002442) | Souder |
| Type de banderolage (EF007011) | Carton (pour CMS) |
