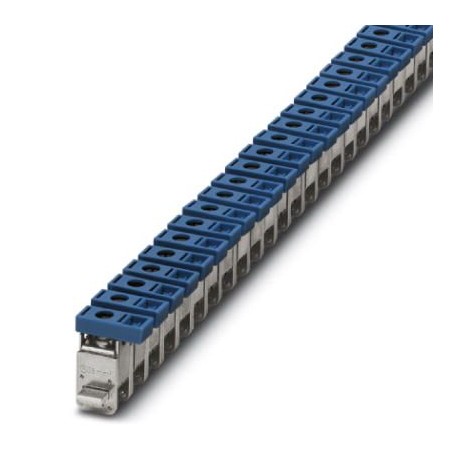

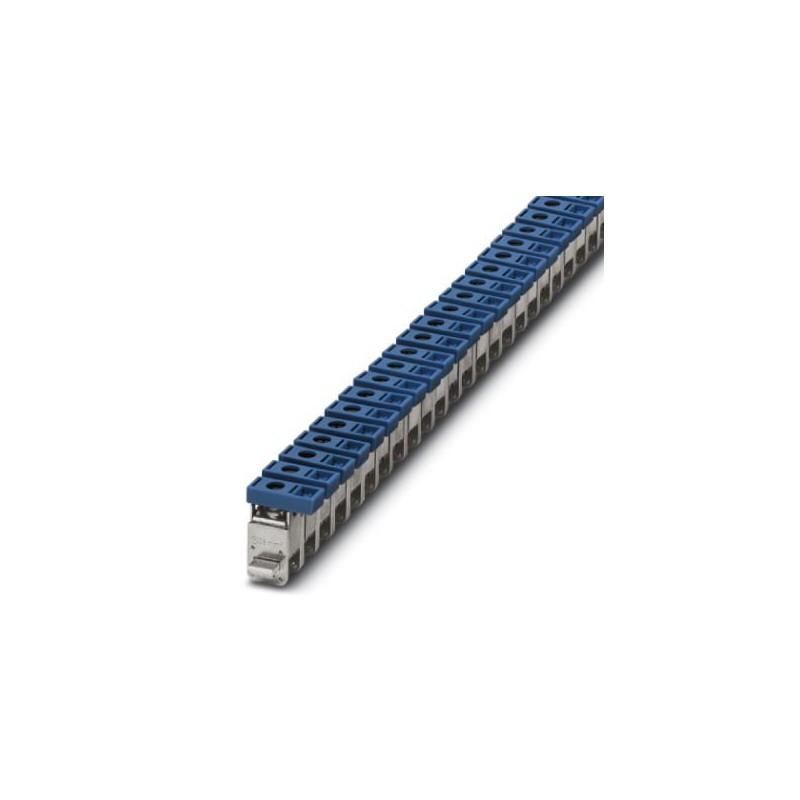

AKG 35 BU 0424013 PHOENIX CONTACT Bloc de jonction
AKG 35 BU
0424013
PHOENIX_CONTACT
50
Bloc de jonction
Appareillage industriel basse tension > Plage de raccordement
CABINET add-on
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
En savoir plus
▲Données commerciales
| Code de commande | 0424013 |
|---|---|
| Unité de conditionnement | 50 pcs |
| Quantité minimum de commande | 50 pcs |
| Page catalogue | Page 599 (C-3-2017) |
| GTIN | 4017918002046 |
| Poids par pièce (hors emballage) | 0,020 KGM |
| Numéro du tarif douanier | 85369010 |
| Pays d'origine | PL (Pologne) |
Généralités
| Coloris | bleu |
|---|---|
| Matériau isolant | PA |
| Section nominale | 35 mm² |
| Classe d'inflammabilité selon UL 94 | V2 |
| Courant de charge maximal | 125 A (pour une section de conducteur de 35 mm²) |
| Puissance dissipée maximale en condition nominale | 4,06 W |
| Connexion selon la norme | CEI / EN |
| Intensité nominale IN | 125 A |
| Courant de charge maximal | 125 A (pour une section de conducteur de 35 mm²) |
| Tension nominale UN | 300 V |
| Résultat du contrôle de la résistance mécanique des bornes (raccordement conducteur x5) | Test réussi |
| Résultat contrôle de courbure | Test réussi |
| Contrôle de courbure vitesse de rotation | 10 tr./min |
| Contrôle de courbure tours | 135 |
| Contrôle courbure section conducteur/poids | 2,5 mm2/0,7 kg |
| 25 mm2/4,5 kg | |
| 35 mm2/6,8 kg | |
| Résultat contrôle de traction | Test réussi |
| Contrôle de traction section conducteur | 2,5 mm² |
| Valeur de consigne force de traction | 50 N |
| Contrôle de traction section conducteur | 25 mm² |
| Valeur de consigne force de traction | 135 N |
| Contrôle de traction section conducteur | 35 mm² |
| Valeur de consigne force de traction | 190 N |
| Résultat essai de chute de tension | Test réussi |
| Exigence chute de tension | ≤ 3,2 mV |
| Résultat essai d'échauffement | Test réussi |
| Résultat résistance aux courts-circuits | Test réussi |
| Contrôle résistance aux courts-circuits section conducteur | 25 mm² |
| Courant instantané | 3 kA |
| Indice relatif température matériau isolant (Elec. ; UL 746 B) | 125 °C |
| Indice de température matériau isolant (DIN EN 60216-1 (VDE 0304-21)) | 125 °C |
Caractéristiques de raccordement
| Section de conducteur rigide min. | 2,5 mm² |
|---|---|
| Section de conducteur rigide max. | 35 mm² |
| Section de conducteur souple min. | 2,5 mm² |
| Section de conducteur souple max. | 35 mm² |
| Section du conducteur AWG min. | 14 |
| Section du conducteur AWG max. | 2 |
| Section de conducteur souple avec embout sans cône d'entrée isolant max. | 2,5 mm² |
| 35 mm² | |
| Section de conducteur souple avec embout et cône d'entrée isolant min. | 2,5 mm² |
| Section de conducteur souple avec embout et cône d'entrée isolant max. | 35 mm² |
| 2 conducteurs rigides de même section min. | 1,5 mm² |
| 2 conducteurs rigides de même section max. | 16 mm² |
| 2 conducteurs souples de même section min. | 1,5 mm² |
| 2 conducteurs souples de même section max. | 16 mm² |
| 2 conducteurs souples de même section avec AEH sans cône d'entrée isolant min. | 1,5 mm² |
| 2 conducteurs souples de même section avec AEH sans cône d'entrée isolant max. | 16 mm² |
| 2 conducteurs souples de même section avec TWIN-AEH et cône d'entrée isolant min. | 1,5 mm² |
| 2 conducteurs souples de même section avec TWIN-AEH et cône d'entrée isolant max. | 10 mm² |
| Type de raccordement | Raccordement vissé |
| Longueur à dénuder | 16 mm |
| Filetage vis | M6 |
| Couple de serrage min. | 3,2 Nm |
| Couple de serrage max. | 3,7 Nm |
Normes et spécifications
| Connexion selon la norme | CSA |
|---|---|
| CEI / EN | |
| Classe d'inflammabilité selon UL 94 | V2 |
Environmental Product Compliance
| China RoHS | Période d'utilisation conforme : illimitée = EFUP-e |
|---|---|
| Aucune substance dangereuse dépassant les valeurs seuils ; |
Classifications
eCl@ss 4.0 27141131 eCl@ss 4.1 27141131 eCl@ss 5.0 27141131 eCl@ss 5.1 27141100 eCl@ss 6.0 27141100 eCl@ss 7.0 27141146 eCl@ss 8.0 27141146 eCl@ss 9.0 27141146
UNSPSC 6.01 30211811 UNSPSC 7.0901 39121410 UNSPSC 11 39121410 UNSPSC 12.01 39121410 UNSPSC 13.2 39121410
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX SYSTEMES DE REPERAGE FR.pdf | 41 Mbytes |
|
| PHOENIX CONTACT-0424013-AKG 35 BU | 150 Kbytes |
|
