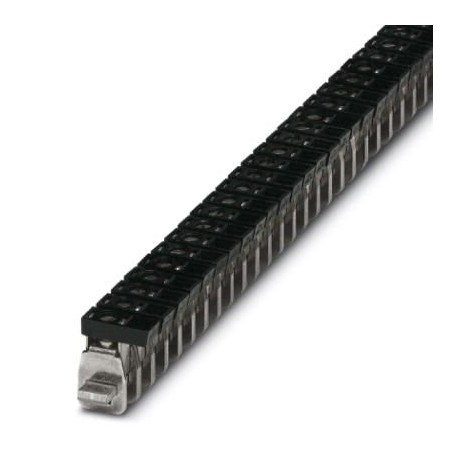

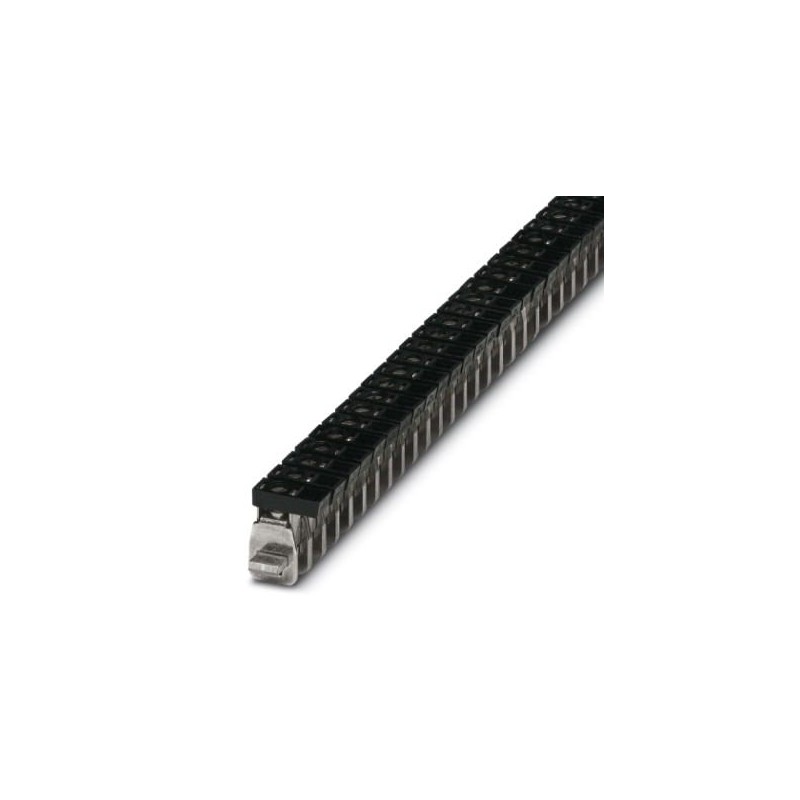

AKG 16 BK 0423030 PHOENIX CONTACT BJ, Type de raccordement Raccordement vissé, Courant de charge: 76 A, sect..
AKG 16 BK
0423030
PHOENIX_CONTACT
50
BJ, Type de raccordement Raccordement vissé, Courant de charge: 76 A, section : 1,5 mm² - 16 mm², Largeur: 9,8 mm, Coloris: noir
Appareillage industriel basse tension > Plage de raccordement
CABINET add-on
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
En savoir plus
▲Généralités
| Coloris | noir |
|---|---|
| Matériau isolant | PA |
| Section nominale | 16 mm² |
| Classe d'inflammabilité selon UL 94 | V2 |
Généralités
| Courant de charge maximal | 76 A (pour une section de conducteur de 16 mm²) |
|---|---|
| Intensité nominale IN | 76 A |
| Courant de charge maximal | 76 A (pour une section de conducteur de 16 mm²) |
| Tension nominale UN | 300 V |
Dimensions
| Longueur | 23,7 mm |
|---|---|
| Largeur | 9,8 mm |
Caractéristiques de raccordement
| Section de conducteur rigide min. | 1,5 mm² |
|---|---|
| Section de conducteur rigide max. | 16 mm² |
| Section de conducteur souple min. | 1,5 mm² |
| Section de conducteur souple max. | 16 mm² |
| Section du conducteur AWG min. | 16 |
| Section du conducteur AWG max. | 6 |
| Section de conducteur souple avec embout sans cône d'entrée isolant max. | 1,5 mm² |
| 16 mm² | |
| Section de conducteur souple avec embout et cône d'entrée isolant min. | 1,5 mm² |
| Section de conducteur souple avec embout et cône d'entrée isolant max. | 16 mm² |
| 2 conducteurs rigides de même section min. | 1,5 mm² |
| 2 conducteurs rigides de même section max. | 6 mm² |
| 2 conducteurs souples de même section min. | 1,5 mm² |
| 2 conducteurs souples de même section max. | 6 mm² |
| 2 conducteurs souples de même section avec AEH sans cône d'entrée isolant min. | 1,5 mm² |
| 2 conducteurs souples de même section avec AEH sans cône d'entrée isolant max. | 6 mm² |
| 2 conducteurs souples de même section avec TWIN-AEH et cône d'entrée isolant min. | 1,5 mm² |
| 2 conducteurs souples de même section avec TWIN-AEH et cône d'entrée isolant max. | 10 mm² |
| Mode de raccordement | Raccordement vissé |
| Longueur à dénuder | 16 mm |
| Filetage vis | M5 |
| Couple de serrage min. | 2,5 Nm |
| Couple de serrage max. | 3 Nm |
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX SYSTEMES DE REPERAGE FR.pdf | 41 Mbytes |
|
| PHOENIX CONTACT-0423030-AKG 16 BK | 152 Kbytes |
|
