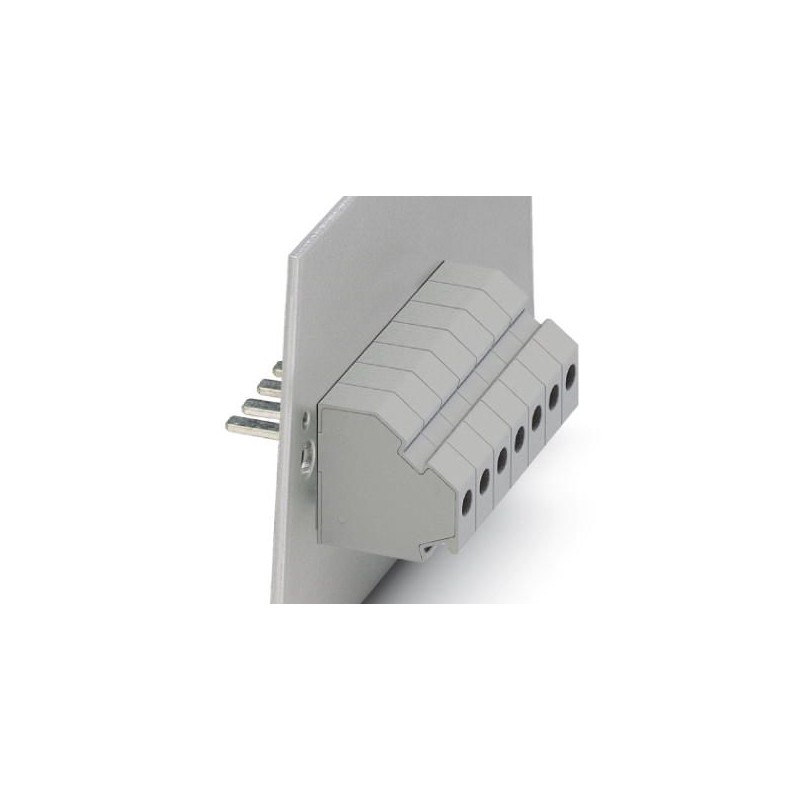

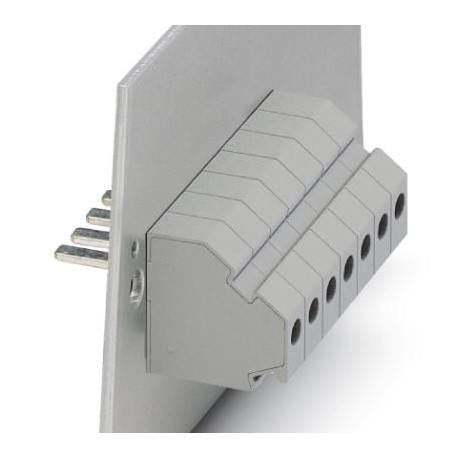

HDFKV 10-VP-HV 0717254 PHOENIX CONTACT BJ de traversée, Mode de raccordement: Raccordement vissé, Raccordeme..
HDFKV 10-VP-HV
0717254
PHOENIX_CONTACT
50
BJ de traversée, Mode de raccordement: Raccordement vissé, Raccordement soudé, Courant de charge: 63 A, Section: 0,5 mm²
Blocs de jonction > Borne traversante
Connecteurs PCB
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
En savoir plus
▲Généralités
| Nombre d'étages | 1 |
|---|---|
| Nombre de connexions | 2 |
| Section nominale | 10 mm² |
| Coloris | gris |
| Matériau isolant | PA |
| Classe d'inflammabilité selon UL 94 | V0 |
Généralités
| Courant de charge maximal | 63 A |
|---|---|
| Tension de choc assignée | 6 kV |
| Degré de pollution | 3 |
| Catégorie de surtension | III |
| Groupe d'isolant | I |
| Connexion selon la norme | CEI 60947-7-1 |
| Intensité nominale IN | 57 A |
| Courant de charge maximal | 63 A |
| Tension nominale UN | 1000 V |
| Nombre de pôles | 1 |
Dimensions
| Largeur | 10,1 mm |
|---|---|
| Longueur | 61,4 mm |
Caractéristiques de raccordement
| Côté raccordement | Etage 1 extérieur 1 |
|---|---|
| Mode de raccordement | Raccordement vissé |
| Section de conducteur rigide min. | 0,5 mm² |
| Section de conducteur rigide max. | 16 mm² |
| Section de conducteur souple min. | 0,5 mm² |
| Section de conducteur souple max. | 10 mm² |
| Section du conducteur AWG min. | 20 |
| Section du conducteur AWG max. | 6 |
| Section de conducteur souple avec embout sans cône d'entrée isolant max. | 0,5 mm² |
| 10 mm² | |
| Section de conducteur souple avec embout et cône d'entrée isolant min. | 0,5 mm² |
| Section de conducteur souple avec embout et cône d'entrée isolant max. | 10 mm² |
| 2 conducteurs rigides de même section min. | 0,5 mm² |
| 2 conducteurs rigides de même section max. | 4 mm² |
| 2 conducteurs souples de même section min. | 0,5 mm² |
| 2 conducteurs souples de même section max. | 4 mm² |
| 2 conducteurs souples de même section avec AEH sans cône d'entrée isolant min. | 0,5 mm² |
| 2 conducteurs souples de même section avec AEH sans cône d'entrée isolant max. | 2,5 mm² |
| 2 conducteurs souples de même section avec TWIN-AEH et cône d'entrée isolant min. | 0,5 mm² |
| 2 conducteurs souples de même section avec TWIN-AEH et cône d'entrée isolant max. | 6 mm² |
| Section avec peigne de liaison rigide max. | 10 mm² |
| Section avec peigne de liaison souple max. | 10 mm² |
| Longueur à dénuder | 11 mm |
| Gabarit | B6 |
| Filetage vis | M4 |
| Couple de serrage min. | 1,5 Nm |
| Couple de serrage max. | 1,8 Nm |
| Côté raccordement | intérieur |
| Mode de raccordement | Raccordement soudé |
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX CONNECTEURS FR.pdf | 14 Mbytes |
|
| PHOENIX CONTACT-0717254-HDFKV 10-VP-HV | 123 Kbytes |
|
