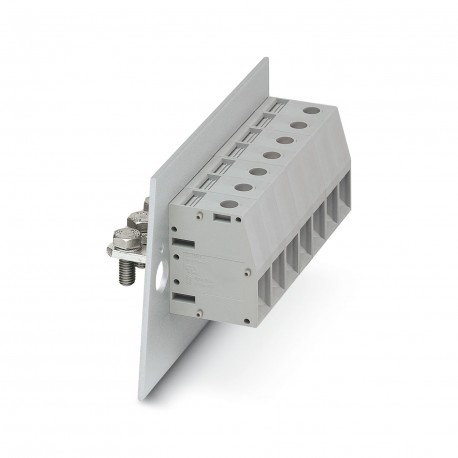

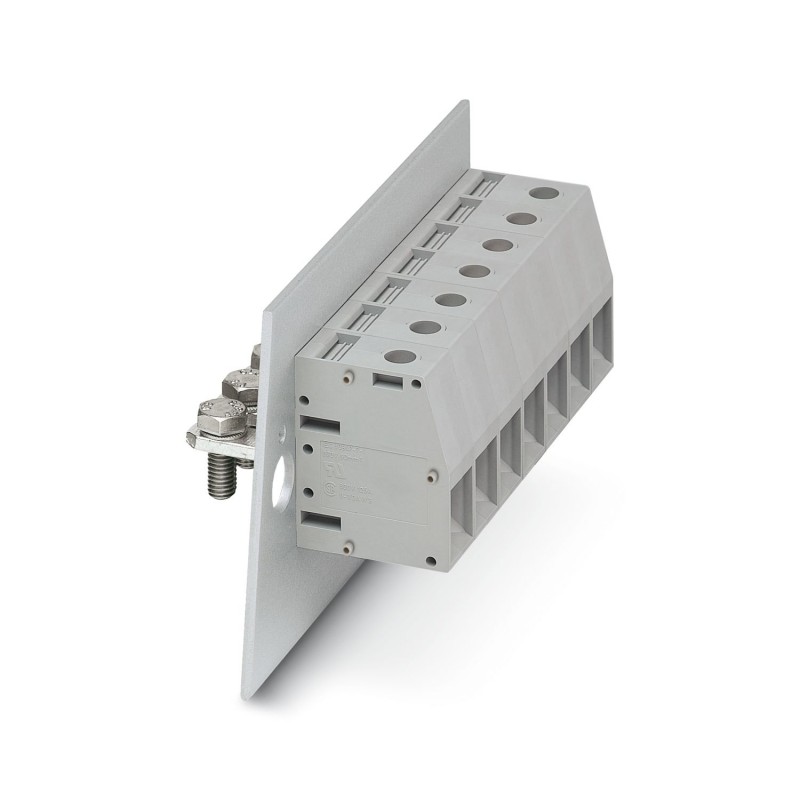

HDFK 50-VP/Z 0711218 PHOENIX CONTACT Bloc de jonction de traversée
HDFK 50-VP/Z
0711218
PHOENIX_CONTACT
10
Bloc de jonction de traversée
Bornier, type de raccordement : Raccord à vis avec capsule de traction, Raccordement des bornes, nombre de pôles : 1, courant de charge : 150 A, section : 16 mm² - 50 mm², sens de raccordement du conducteur par rapport au sens de la fiche : 0 °, largeur : 18,8 mm
Bloc de jonction de traversée de panneau, type de raccordement: Raccordement vissé avec bague, Raccordement par cosse, nombre de pôles: 1, courant de charge: 150 A, section: 16 mm2 - 50 mm2, enfichage du conducteur vers le sens d'enfichage: 0 °, largeur: 18,8 mm, coloris: gris
Blocs de jonction > Borne traversante
Connecteurs PCB
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Les plus vendus
▲En savoir plus
▲Caractéristiques techniques
Propriétés du produit
| Type de produit | Bloc de jonction de traversée de panneau |
| Gamme de produits | HDFK 50-VP |
| Nombre de pôles | 1 |
| Pas | 18,8 mm |
| Nombre de connexions | 2 |
| Nombre de rangées | 1 |
| Nombre de potentiels | 1 |
| État de la gestion des données | |
| Révision de l'article | 07 |
| Propriétés d'isolation | |
| Catégorie de surtension | III |
| Degré de pollution | 3 |
Propriétés électriques
| Intensité nominale IN | 150 A |
| Tension nominale UN | 690 V |
| Tension de référence (III/3) | 690 V |
| Tension de tenue aux chocs assignée (III/3) | 8 kV |
Caractéristiques de raccordement
| Technologie de raccordement | |
| Système de connecteurs | HDFK 50 |
| Section nominale | 50 mm² |
| Raccordement du conducteur Extérieur | |
| Type de raccordement | Raccordement vissé avec bague |
| Sens de raccordement du conducteur dans le sens d'enfichage | 0 ° |
| Section de conducteur rigide | 16 mm² ... 50 mm² |
| Section de conducteur souple | 16 mm² ... 50 mm² |
| Section de conducteur souple avec embout, sans douille en plastique | 10 mm² ... 50 mm² |
| Section de conducteur souple avec embout et douille en plastique | 10 mm² ... 50 mm² |
| 2 conducteurs rigides de même section | 6 mm² ... 16 mm² |
| 2 conducteurs souples de même section | 10 mm² ... 16 mm² |
| 2 conducteurs de même section, flexibles avec embout sans douille en plastique | 6 mm² ... 16 mm² |
| 2 conducteurs souples de même section avec embout TWIN et douille en plastique | 6 mm² ... 10 mm² |
| Gabarit | B10 |
| Longueur à dénuder | 24 mm |
| Couple de serrage | 6 Nm ... 8 Nm |
| Raccordement du conducteur Intérieur | |
| Type de raccordement | Raccordement par cosse |
| Sens de raccordement du conducteur dans le sens d'enfichage | 0 ° |
Indications sur les matériaux
| Indication de matériau - contact | |
| Remarque | Conforme à WEEE/RoHS, exempt de trichite suivant la norme CEI 60068-2-82/JEDEC JESD 201 |
| Matériau de contact | Alliage de Cu |
| Qualité de surface | étamé |
| Indication de matériau - boîtier | |
| Coloris (Boîtiers) | gris (7042) |
| Matériau isolant | PA |
| Groupe d'isolant | I |
| IRC selon CEI 60112 | 600 |
| Classe d'inflammabilité selon UL 94 | V0 |
| Indice d'inflammabilité au fil incandescent GWFI selon EN 60695-2-12 | 850 |
| Température d'ignition au fil incandescent GWIT selon EN 60695-2-13 | 775 |
| Température des essais de pression à bille selon la norme EN 60695-10-2 | 125 °C |
Remarques
| Consigne de sécurité | |
| Consigne de sécurité | • Seuls des électriciens qualifiés sont autorisés à installer et à utiliser ce produit. Pour détecter et éviter les dangers, le personnel qualifié doit être familiarisé avec les bases de l'électrotechnique. |
| • Tenez compte des caractéristiques techniques indiquées ici et des documents disponibles dans « Téléchargements ». Dans la zone des téléchargements, vous trouverez des informations importantes, telles que p. ex. les instructions d'installation, les dessins techniques et les données 3D. | |
| • Le cône d'introduction du câble n'est pas protégé contre les contacts fortuits avec les doigts. Ne jamais connecter, ni déconnecter le bloc de jonction s'il est sous tension. Prendre les mesures nécessaires pour garantir une protection contre les contacts accidentels. | |
| • Pour respecter la tension nominale, orienter la cosse de manière centrée et verticale et couler le bloc de jonction sur le côté intérieur. | |
| Aucun contact électrique avec le boîtier. Assurer la protection par mise à la terre des versions vert-jaune et des produits marqués de la terre. | |
Dimensions
| Dessin coté |  |
| Pas | 18,8 mm |
| Largeur [w] | 18,8 mm |
| Dimensions extérieures | |
| Hauteur [h3] | 54 mm |
| Longueur [l1] | 43 mm |
| Dimensions intérieures | |
| Hauteur [h4] | 37 mm |
| Longueur [l2] | 35 mm |
Contrôles électriques
| Distances dans l'air et lignes de fuite 1. Coordination de l'isolation | |
| Application | Paroi métallique 4,5 mm ... 6,0 mm |
| Intérieur coulé | |
| Spécification de contrôle | DIN EN 60947-7-1 (VDE 0611-1):2003-07 |
| Groupe d'isolant | I |
| Résistance aux courants de fuite (DIN EN 60112 (VDE 0303-11)) | CTI 600 |
| Tension d'isolement assignée (III/3) | 690 V |
| Tension de tenue aux chocs assignée (III/3) | 8 kV |
| valeur minimale de la distance dans l'air - champ non homogène (III/3) | 8 mm |
| valeur minimale de la ligne de fuite (III/3) | 8 mm |
| Distances dans l'air et lignes de fuite 2. Coordination de l'isolation | |
| Application | Paroi métallique 2,0 mm ... 4,5 mm |
| Intérieur coulé | |
| Spécification de contrôle | DIN EN 60947-7-1 (VDE 0611-1):2003-07 |
| Groupe d'isolant | I |
| Résistance aux courants de fuite (DIN EN 60112 (VDE 0303-11)) | CTI 600 |
| Tension d'isolement assignée (III/3) | 800 V |
| Tension de tenue aux chocs assignée (III/3) | 8 kV |
| valeur minimale de la distance dans l'air - champ non homogène (III/3) | 8 mm |
| valeur minimale de la ligne de fuite (III/3) | 10 mm |
| Distances dans l'air et lignes de fuite 3. Coordination de l'isolation | |
| Application | Paroi métallique 1,0 mm ... 2,0 mm |
| Intérieur coulé | |
| Spécification de contrôle | DIN EN 60947-7-1 (VDE 0611-1):2003-07 |
| Groupe d'isolant | I |
| Résistance aux courants de fuite (DIN EN 60112 (VDE 0303-11)) | CTI 600 |
| Tension d'isolement assignée (III/3) | 1000 V |
| Tension de tenue aux chocs assignée (III/3) | 8 kV |
| valeur minimale de la distance dans l'air - champ non homogène (III/3) | 8 mm |
| valeur minimale de la ligne de fuite (III/3) | 12,5 mm |
| Distances dans l'air et lignes de fuite 4. Coordination de l'isolation | |
| Application | Paroi en plastique 1,0 ... 6,0 mm |
| Intérieur coulé | |
| Spécification de contrôle | DIN EN 60947-7-1 (VDE 0611-1):2003-07 |
| Groupe d'isolant | I |
| Résistance aux courants de fuite (DIN EN 60112 (VDE 0303-11)) | CTI 600 |
| Tension d'isolement assignée (III/3) | 1000 V |
| Tension de tenue aux chocs assignée (III/3) | 8 kV |
| valeur minimale de la distance dans l'air - champ non homogène (III/3) | 8 mm |
| valeur minimale de la ligne de fuite (III/3) | 12,5 mm |
| Distances dans l'air et lignes de fuite 5. Coordination de l'isolation | |
| Application | Paroi métallique 1,0 mm ... 6,0 mm |
| L'intérieur n'est pas coulé | |
| Spécification de contrôle | DIN EN 60947-7-1 (VDE 0611-1):2003-07 |
| Groupe d'isolant | I |
| Résistance aux courants de fuite (DIN EN 60112 (VDE 0303-11)) | CTI 600 |
| Tension d'isolement assignée (III/3) | 250 V |
| Tension de tenue aux chocs assignée (III/3) | 4 kV |
| valeur minimale de la distance dans l'air - champ non homogène (III/3) | 3 mm |
| valeur minimale de la ligne de fuite (III/3) | 3,2 mm |
| Distances dans l'air et lignes de fuite 6. Coordination de l'isolation | |
| Application | Paroi en plastique 1,0 ... 6,0 mm |
| L'intérieur n'est pas coulé | |
| Spécification de contrôle | DIN EN 60947-7-1 (VDE 0611-1):2003-07 |
| Groupe d'isolant | I |
| Résistance aux courants de fuite (DIN EN 60112 (VDE 0303-11)) | CTI 600 |
| Tension d'isolement assignée (III/3) | 250 V |
| Tension de tenue aux chocs assignée (III/3) | 4 kV |
| valeur minimale de la distance dans l'air - champ non homogène (III/3) | 3 mm |
| valeur minimale de la ligne de fuite (III/3) | 3,2 mm |
Conditions environnementales et de durée de vie
| Conditions ambiantes | |
| Température ambiante (fonctionnement) | -40 °C ... 100 °C (En fonction de la courbe de capacité de courant / de derating) |
| Température ambiante (stockage/transport) | -40 °C ... 70 °C |
| Humidité rel. de l'air (stockage/transport) | 30 % ... 70 % |
| Température ambiante (montage) | -5 °C ... 100 °C |
Indications sur l'emballage
| Type de conditionnement | emballé dans un carton |
