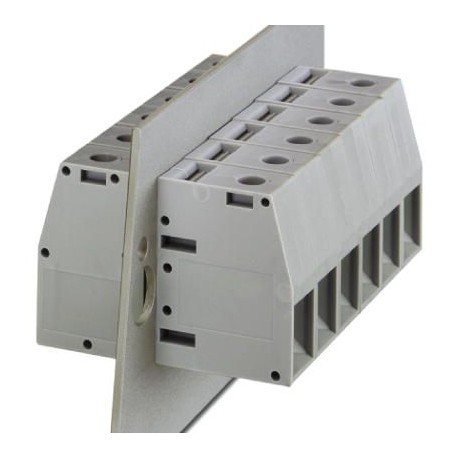

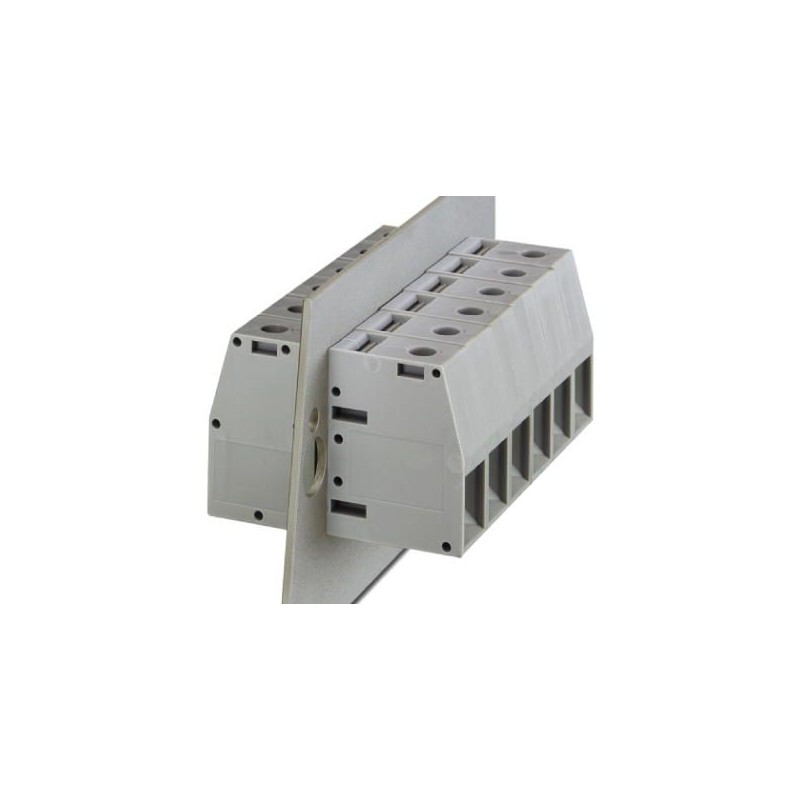

HDFK 50 0708739 PHOENIX CONTACT Bloc de jonction de traversée
HDFK 50
0708739
PHOENIX_CONTACT
10
Bloc de jonction de traversée
Blocs de jonction > Borne traversante
Connecteurs PCB
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
En savoir plus
▲Données commerciales
| Code de commande | 0708739 |
|---|---|
| Unité de conditionnement | 10 pcs |
| Quantité minimum de commande | 10 pcs |
| Page catalogue | Page 617 (C-1-2013) |
| GTIN | 4017918004750 |
| Poids par pièce (hors emballage) | 0,126 KGM |
| Numéro du tarif douanier | 85369010 |
| Pays d'origine | GR (Grèce) |
Généralités
| Nombre d'étages | 1 |
|---|---|
| Nombre de connexions | 2 |
| Section nominale | 50 mm² |
| Coloris | gris |
| Matériau isolant | PA |
| Classe d'inflammabilité selon UL 94 | V0 |
| Courant de charge maximal | 150 A |
| Tension de choc assignée | 8 kV |
| Degré de pollution | 3 |
| Catégorie de surtension | III |
| Groupe d'isolant | I |
| Connexion selon la norme | CEI 60947-7-1 |
| Intensité nominale IN | 150 A |
| Courant de charge maximal | 150 A |
| Tension nominale UN | 690 V |
| Paroi latérale ouverte | non |
| Nombre de pôles | 1 |
Caractéristiques de raccordement
| Remarque | Serre-fils |
|---|---|
| Côté raccordement | Etage 1 extérieur 1 |
| Type de raccordement | Raccordement vissé |
| Remarque | Attention : dans la zone de téléchargement, vous trouverez des publications d'articles, des sections raccordables et des remarques quant au raccordement de conducteurs en aluminium. |
| Section de conducteur rigide min. | 16 mm² |
| Section de conducteur rigide max. | 50 mm² |
| Section de conducteur souple min. | 16 mm² |
| Section de conducteur souple max. | 50 mm² |
| Section du conducteur AWG min. | 6 |
| Section du conducteur AWG max. | 1/0 |
| Section de conducteur souple avec embout sans cône d'entrée isolant max. | 10 mm² |
| 50 mm² | |
| Section de conducteur souple avec embout et cône d'entrée isolant min. | 10 mm² |
| Section de conducteur souple avec embout et cône d'entrée isolant max. | 50 mm² |
| 2 conducteurs rigides de même section min. | 6 mm² |
| 2 conducteurs rigides de même section max. | 16 mm² |
| 2 conducteurs souples de même section min. | 10 mm² |
| 2 conducteurs souples de même section max. | 16 mm² |
| 2 conducteurs souples de même section avec AEH sans cône d'entrée isolant min. | 6 mm² |
| 2 conducteurs souples de même section avec AEH sans cône d'entrée isolant max. | 16 mm² |
| 2 conducteurs souples de même section avec TWIN-AEH et cône d'entrée isolant min. | 6 mm² |
| 2 conducteurs souples de même section avec TWIN-AEH et cône d'entrée isolant max. | 10 mm² |
| Longueur à dénuder | 24 mm |
| Gabarit | B10 |
| Filetage vis | M6 |
| Couple de serrage min. | 6 Nm |
| Couple de serrage max. | 8 Nm |
| Côté raccordement | intérieur |
| Type de raccordement | Raccordement vissé |
Normes et spécifications
| Connexion selon la norme | CSA |
|---|---|
| CEI 60947-7-1 | |
| Classe d'inflammabilité selon UL 94 | V0 |
Environmental Product Compliance
| China RoHS | Période d'utilisation conforme : illimitée = EFUP-e |
|---|---|
| Aucune substance dangereuse dépassant les valeurs seuils ; |
Classifications
eCl@ss 4.0 27141131 eCl@ss 4.1 27141131 eCl@ss 5.0 27141134 eCl@ss 5.1 27141100 eCl@ss 6.0 27141100 eCl@ss 7.0 27141134 eCl@ss 8.0 27141134 eCl@ss 9.0 27141134
UNSPSC 6.01 30211811 UNSPSC 7.0901 39121410 UNSPSC 11 39121410 UNSPSC 12.01 39121410 UNSPSC 13.2 39121410
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX CONNECTEURS FR.pdf | 14 Mbytes |
|
| PHOENIX CONTACT-0708739-HDFK 50 | 127 Kbytes |
|
