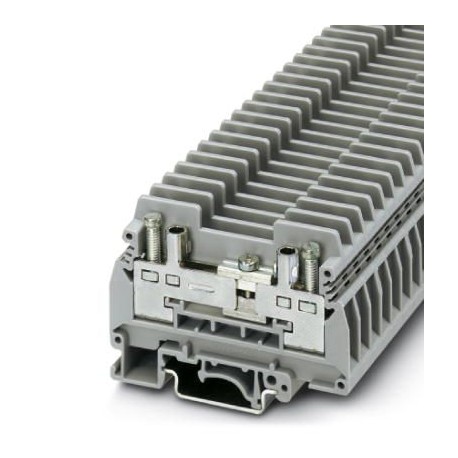

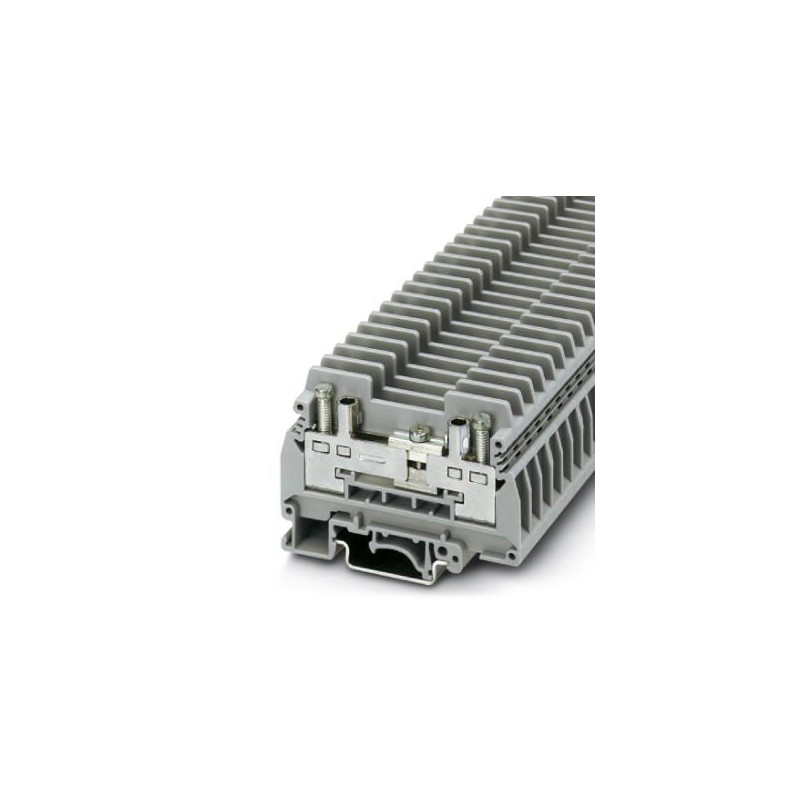

URTK/S 0311087 PHOENIX CONTACT BJ de sectionnement pour essais, Type de raccordement: Raccordement vissé, se..
URTK/S
0311087
PHOENIX_CONTACT
BJ de sectionnement pour essais, Type de raccordement: Raccordement vissé, section :0,5 mm² -10 mm² , AWG: 20 - 10, Largeur: 8,2 mm, Type de montage: NS 35/7,5, NS 35/15, NS 32, Coloris: gris
Blocs de jonction > Bloc de jonction sectionnable et de mesure sectionnable
Terminaux
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Achetés habituellement ensemble
▲En savoir plus
▲Généralités
| Nombre d'étages | 1 |
|---|---|
| Nombre de connexions | 2 |
| Section nominale | 6 mm² |
| Coloris | gris |
| Matériau isolant | PA |
| Classe d'inflammabilité selon UL 94 | V0 |
Généralités
| Tension de choc assignée | 6 kV |
|---|---|
| Degré de pollution | 3 |
| Catégorie de surtension | III |
| Groupe d'isolant | I |
| Connexion selon la norme | CEI 60947-7-1 |
| Intensité nominale IN | 41 A |
| Courant de charge maximal | 57 A (pour section de conducteur 10 mm²) |
| Tension nominale UN | 400 V |
| Paroi latérale ouverte | ja |
| Spécific. contrôle protection contre contact | DIN EN 50274 (VDE 0660-514):2002-11 |
| Protection contre les risques de contact avec le dos de la main | garanti |
| Résultat de l'essai de tension de choc | Test réussi |
| Valeur de consigne essai de tension de choc | 7,3 kV |
| Résultat de l'essai de tension de tenue aux courants alternatifs | Test réussi |
| Val. cons. tension tenue courants altern. | 1,89 kV |
| Result of the test for mechanical stability of terminal points (5 x conductor connection) | Test réussi |
| Résultat contrôle de courbure | Test réussi |
| Contrôle de courbure vitesse de rotation | 10 tr./min |
| Contrôle de courbure tours | 135 |
| Contrôle courbure section conducteur/poids | 0,5 mm2/0,3 kg |
| 6 mm2/1,4 kg | |
| 10 mm2/2 kg | |
| Résultat contrôle de traction | Test réussi |
| Contrôle de traction section conducteur | 0,5 mm² |
| Valeur de consigne force de traction | 20 N |
| Contrôle de traction section conducteur | 6 mm² |
| Valeur de consigne force de traction | 80 N |
| Contrôle de traction section conducteur | 10 mm² |
| Valeur de consigne force de traction | 90 N |
| Result of tight fit on support | Test réussi |
| Ajustement serré sur support de fixation | NS 32/NS 35 |
| Valeur de consigne | 5 N |
| Result of voltage-drop test | Test réussi |
| Essai d'échauffement | Test réussi |
| Résultat résistance aux courts-circuits | Test réussi |
| Contrôle résistance aux courts-circuits section conducteur | 6 mm² |
| Courant instantané | 0,72 kA |
| Contrôle résistance aux courts-circuits section conducteur | 10 mm² |
| Courant instantané | 1,2 kA |
| Résultat de l'essai thermique | Test réussi |
| Preuve des caractéristiques thermiques (brûleur aiguille) durée d'action | 30 s |
| Relative insulation material temperature index (Elec., UL 746 B) | 130 °C |
| Temperature index of insulation material (DIN EN 60216-1 (VDE 0304-21)) | 130 °C |
| Utilisation d'un isolant statique au froid | -60 °C |
Dimensions
| Longueur | 72 mm |
|---|---|
| Largeur | 8,2 mm |
| Hauteur NS 35/7,5 | 51,5 mm |
| Hauteur NS 35/15 | 59 mm |
| Hauteur NS 32 | 56,5 mm |
Caractéristiques de raccordement
| Remarque | Point de serrage |
|---|---|
| Section de conducteur rigide min. | 0,5 mm² |
| Section de conducteur rigide max. | 10 mm² |
| Section de conducteur souple min. | 0,5 mm² |
| Section de conducteur souple max. | 6 mm² |
| Section du conducteur AWG min. | 20 |
| Section du conducteur AWG max. | 8 |
| Section de conducteur souple avec embout sans cône d'entrée isolant max. | 0,5 mm² |
| 6 mm² | |
| Section de conducteur souple avec embout et cône d'entrée isolant min. | 0,5 mm² |
| Section de conducteur souple avec embout et cône d'entrée isolant max. | 4 mm² |
| 2 conducteurs rigides de même section min. | 0,5 mm² |
| 2 conducteurs rigides de même section max. | 2,5 mm² |
| 2 conducteurs souples de même section min. | 0,5 mm² |
| 2 conducteurs souples de même section max. | 6 mm² |
| 2 conducteurs souples de même section avec AEH sans cône d'entrée isolant min. | 0,5 mm² |
| 2 conducteurs souples de même section avec AEH sans cône d'entrée isolant max. | 4 mm² |
| 2 conducteurs souples de même section avec TWIN-AEH et cône d'entrée isolant min. | 0,5 mm² |
| 2 conducteurs souples de même section avec TWIN-AEH et cône d'entrée isolant max. | 4 mm² |
| Mode de raccordement | Raccordement vissé |
| Longueur à dénuder | 13 mm |
| Gabarit | A5 |
| Filetage vis | M4 |
| Couple de serrage min. | 1,2 Nm |
| Couple de serrage max. | 1,5 Nm |
| Couteau de sectionnement | M3 0,6 Nm 0,8 Nm |
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX BLOCS DE JONCTION FR.pdf | 68 Mbytes |
|
| PHOENIX CONTACT-0311087-URTK/S | 209 Kbytes |
|
