PHOENIX_CONTACTCABINET add-onEK 135 0401023 PHOENIX CONTACT BJ d'alimentation, Type de raccordement Raccordement vissé, Courant de charge..

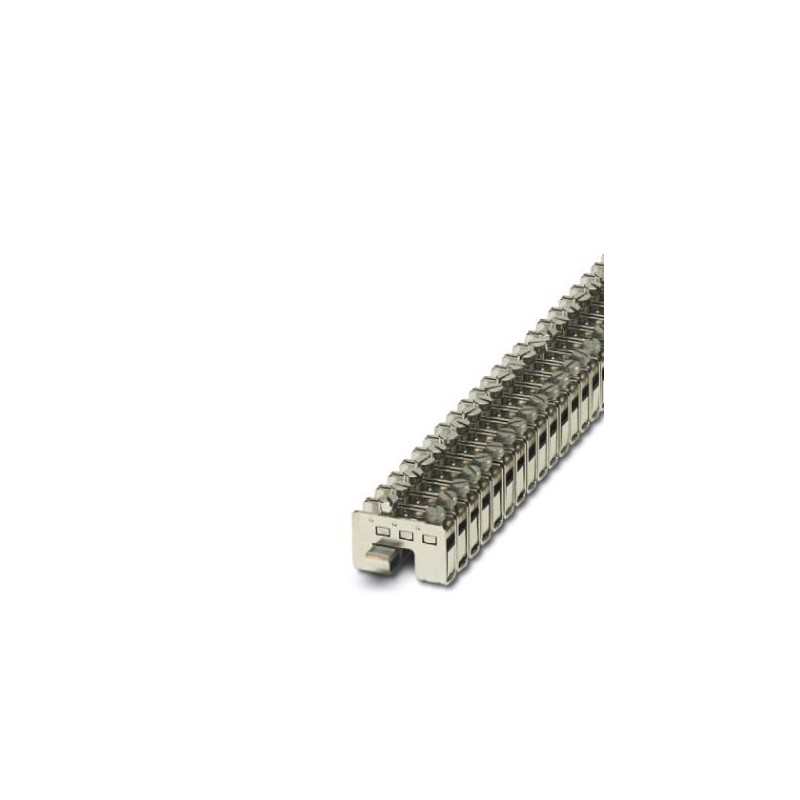

PHOENIX_CONTACT EK 135 0401023 - Image 1

Les images sont à titre illustratif. Svp, révisez la fiche technique.

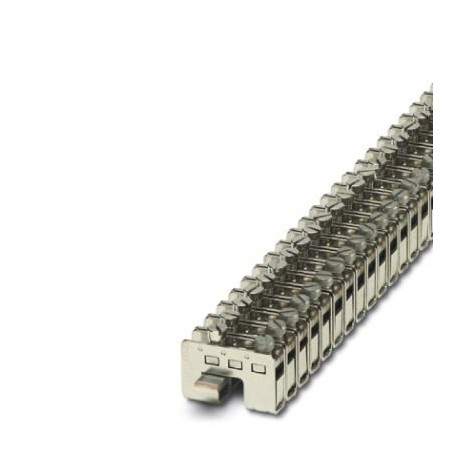

EK 135 0401023 PHOENIX CONTACT BJ d'alimentation, Type de raccordement Raccordement vissé, Courant de charge..

Référence: EK 135

Code: 0401023

Fabricant: PHOENIX_CONTACT

Description:

BJ d'alimentation, Type de raccordement Raccordement vissé, Courant de charge: 125 A, section : 0,75 mm² - 35 mm², Largeur: 12 mm, Coloris: aluminium
Borne de puissance, courant assigné : 101 A, type de raccordement : Raccord à vis, Dimension section : 25 mm², section : 0,75 mm² - 35 mm², montage : jeu de barres neutre, couleur : aluminium couleur

Catégories:

  • Appareillage industriel basse tension > Plage de raccordement
  • PHOENIX_CONTACT > CABINET add-on

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT

  • En savoir plus
  • PDF
  • Commentaires
Garantie, réparation et dévolution.

Prix total: 86,30 €

Prix unitaire: 8,6295 €

Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant).

Calculer le prix par quantité

QuantitéPrix

Délai standard: 2-3 semaines.

  • Ces délais sont estimatifs et peuvent varier une fois la commande de l'article traitée.

DERNIÈRE CONSULTÉS

EN SAVOIR PLUS

Généralités

Section nominale 35 mm²

Généralités

Courant de charge maximal 125 A (pour une section de conducteur de 35 mm²)
Intensité nominale IN 125 A (pour une section de conducteur de 35 mm²)
Courant de charge maximal 125 A (pour une section de conducteur de 35 mm²)
Result of the test for mechanical stability of terminal points (5 x conductor connection) Test réussi
Résultat contrôle de courbure Test réussi
Contrôle de courbure vitesse de rotation 10 tr./min
Contrôle de courbure tours 135
Contrôle courbure section conducteur/poids 0,75 mm² / 0,4 kg
25 mm2/4,5 kg
35 mm2/6,8 kg
Résultat contrôle de traction Test réussi
Contrôle de traction section conducteur 0,75 mm²
Valeur de consigne force de traction 30 N
Contrôle de traction section conducteur 25 mm²
Valeur de consigne force de traction 135 N
Contrôle de traction section conducteur 35 mm²
Valeur de consigne force de traction 190 N
Result of voltage-drop test Test réussi
Exigence chute de tension ≤ 3,2 mV
Result of temperature-rise test Test réussi
Résultat résistance aux courts-circuits Test réussi
Contrôle résistance aux courts-circuits section conducteur 25 mm²
Courant instantané 3 kA
Contrôle résistance aux courts-circuits section conducteur 35 mm²
Courant instantané 4,2 kA

Dimensions

Longueur 40 mm
Largeur 12 mm

Caractéristiques de raccordement

Section de conducteur rigide min. 0,75 mm²
Section de conducteur rigide max. 35 mm²
Section de conducteur souple min. 0,75 mm²
Section de conducteur souple max. 35 mm²
Section du conducteur AWG min. 18
Section du conducteur AWG max. 2
Section de conducteur souple avec embout sans cône d'entrée isolant max. 0,75 mm²
35 mm²
Section de conducteur souple avec embout et cône d'entrée isolant min. 0,75 mm²
Section de conducteur souple avec embout et cône d'entrée isolant max. 35 mm²
2 conducteurs rigides de même section min. 0,75 mm²
2 conducteurs rigides de même section max. 10 mm²
2 conducteurs souples de même section min. 0,75 mm²
2 conducteurs souples de même section max. 10 mm²
2 conducteurs souples de même section avec AEH sans cône d'entrée isolant min. 0,75 mm²
2 conducteurs souples de même section avec AEH sans cône d'entrée isolant max. 10 mm²
2 conducteurs souples de même section avec TWIN-AEH et cône d'entrée isolant min. 0,75 mm²
2 conducteurs souples de même section avec TWIN-AEH et cône d'entrée isolant max. 10 mm²
Mode de raccordement Raccordement vissé
Longueur à dénuder 14 mm
Filetage vis M6
Couple de serrage min. 3,2 Nm
Couple de serrage max. 3,7 Nm

FICHE TECHNIQUE - PDF

Titre
Taille
Type
PHOENIX CONTACT-0401023-EK 135
100 Kbytes
PDF CATALOGUE PHOENIX SYSTEMES DE REPERAGE FR
41 Mbytes
