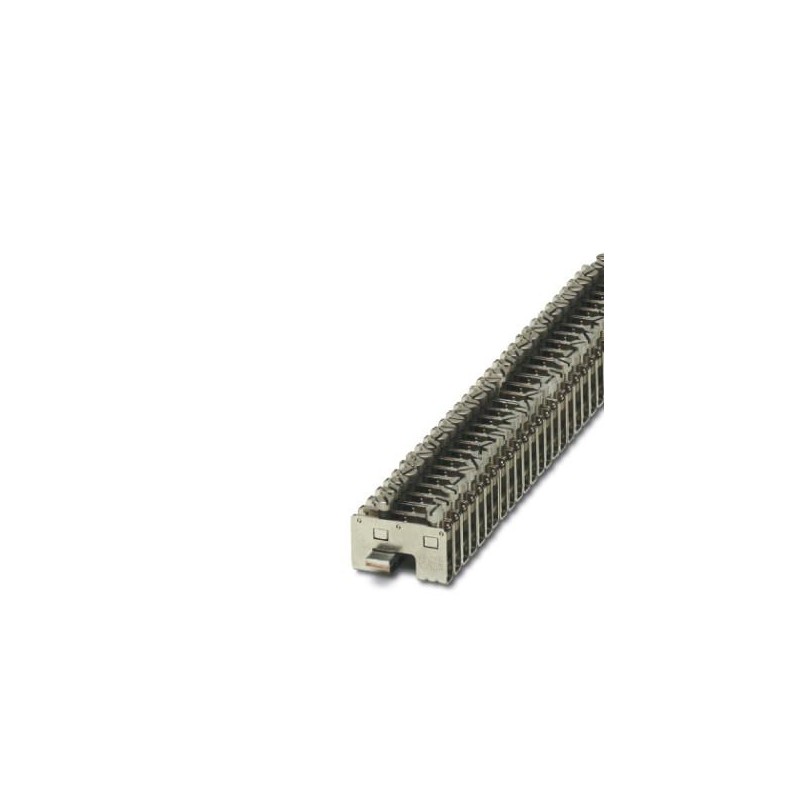

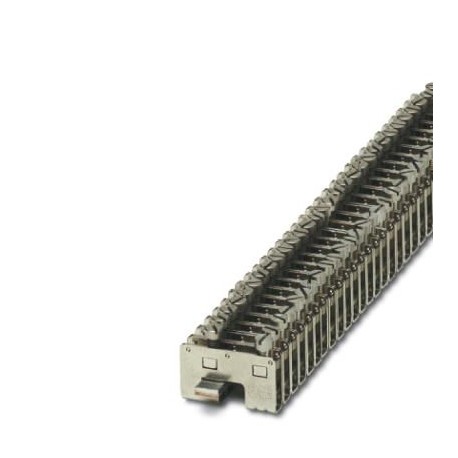

EK 116 0401010 PHOENIX CONTACT BJ d'alimentation, Type de raccordement Raccordement vissé, Courant de charge.. Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

EK 116 0401010 PHOENIX CONTACT BJ d'alimentation, Type de raccordement Raccordement vissé, Courant de charge..

EK 116

0401010

PHOENIX_CONTACT

10

BJ d'alimentation, Type de raccordement Raccordement vissé, Courant de charge: 76 A, section : 0,5 mm² - 16 mm², Largeur: 8 mm, Coloris: aluminium

Plus de détails


Appareillage industriel basse tension > Plage de raccordement

CABINET add-on

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT

* Cet article est peut-être obsolète. Si vous êtes intéressé, demandez-nous un devis et nous vous dirons s'il y a des unités disponibles. S'il n'y en a plus, un de nos techniciens recherchera une alternative livrable présentant des caractéristiques similaires.

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Les plus vendus

▲

En savoir plus

▲


Généralités

Section nominale 10 mm²

Généralités

Courant de charge maximal 76 A (pour une section de conducteur de 16 mm²)
Intensité nominale IN 57 A
Courant de charge maximal 76 A (pour une section de conducteur de 16 mm²)

Dimensions

Longueur 40 mm
Largeur 8 mm

Caractéristiques de raccordement

Section de conducteur rigide min. 0,5 mm²
Section de conducteur rigide max. 16 mm²
Section de conducteur souple min. 0,5 mm²
Section de conducteur souple max. 10 mm²
Section du conducteur AWG min. 20
Section du conducteur AWG max. 6
Section de conducteur souple avec embout sans cône d'entrée isolant max. 0,5 mm²
16 mm²
Section de conducteur souple avec embout et cône d'entrée isolant min. 0,5 mm²
Section de conducteur souple avec embout et cône d'entrée isolant max. 10 mm²
2 conducteurs rigides de même section min. 0,5 mm²
2 conducteurs rigides de même section max. 10 mm²
2 conducteurs souples de même section min. 0,5 mm²
2 conducteurs souples de même section max. 10 mm²
2 conducteurs souples de même section avec AEH sans cône d'entrée isolant min. 0,5 mm²
2 conducteurs souples de même section avec AEH sans cône d'entrée isolant max. 10 mm²
2 conducteurs souples de même section avec TWIN-AEH et cône d'entrée isolant min. 0,5 mm²
2 conducteurs souples de même section avec TWIN-AEH et cône d'entrée isolant max. 10 mm²
Mode de raccordement Raccordement vissé
Longueur à dénuder 14 mm
Filetage vis M5
Couple de serrage min. 2,5 Nm
Couple de serrage max. 3 Nm

Datasheet - PDF

▲
Titre: Taille: Type:
PDF CATALOGUE PHOENIX SYSTEMES DE REPERAGE FR.pdf 41 Mbytes
PHOENIX CONTACT-0401010-EK 116 94 Kbytes PHOENIX CONTACT-0401010-EK 116
