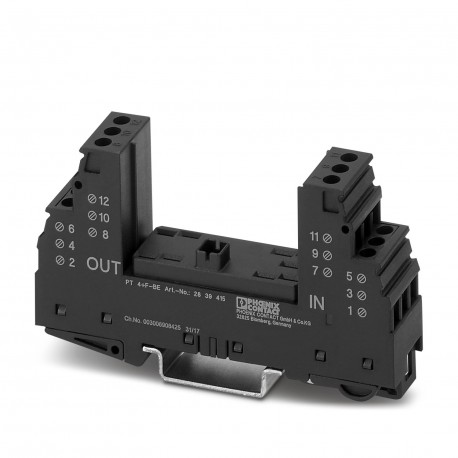

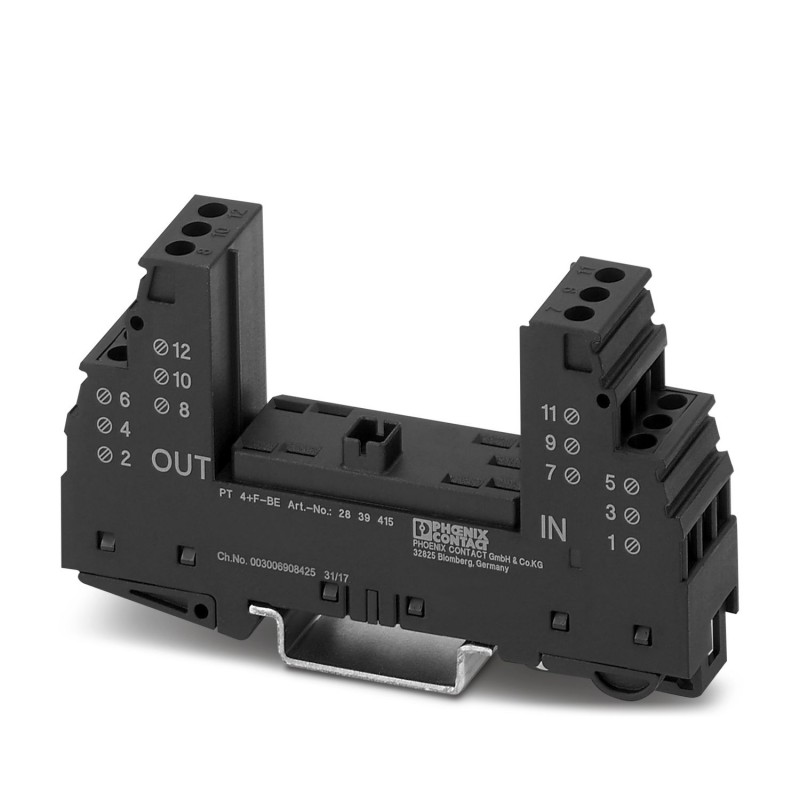

PT 4+F-BE 2839415 PHOENIX CONTACT Élément de base de protection antisurtension
PT 4+F-BE
2839415
PHOENIX_CONTACT
Élément de base de protection antisurtension
Élément de base de protection enfichable PT avec circuit de protection pour un circuit de signal à quatre conducteurs sans potentiel de terre, déchargeur de gaz entre les connexions 3-4 (GND) et 9-10, montage sur NS 35/7,5 et NS 35/15, largeur du boîtier : 17,5 mm
Protection par mise à la terre, contre la foudre et contre les surtensions > Accessoires de parafoudre pour équip. informatique / mesure, cde et régulation
Trabtech (TT)
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲Données commerciales
| Code de commande | 2839415 |
|---|---|
| Unité de conditionnement | 10 pcs |
| Page catalogue | Page 116 (C-4-2017) |
| GTIN | 4017918182823 |
| Poids par pièce (hors emballage) | 0,051 KGM |
| Numéro du tarif douanier | 85363010 |
| Pays d'origine | DE (Allemagne) |
Conditions d'environnement
| Température ambiante (fonctionnement) | -40 °C ... 85 °C |
|---|---|
| Température ambiante (stockage/transport) | -40 °C ... 85 °C |
| Altitude | ≤ 2000 m (amsl (au-dessus du niveau de la mer)) |
| Indice de protection | IP20 |
Généralités
| Matériau du boîtier | PA 6.6 |
|---|---|
| Classe d'inflammabilité selon UL 94 | V-0 |
| Coloris | noir foncé RAL 9005 |
| Type de montage | Profilé : 35 mm |
| Type | Élément de base, montage sur rail DIN |
| Nombre de pôles | 4 |
Circuit de protection
| Tension nominale UN | 24 V AC |
|---|---|
| Tension permanente maximale UC | 60 V DC |
| 120 V AC | |
| Courant de référence | 150 mA DC (80 °C) |
| 2 A AC (80 °C) | |
| 1,6 A DC (avec PT 2X2-FF-ST) | |
| Résistance en série | 0 Ω |
| Message protection antisurtension défectueuse | aucun |
| Protection max. en amont nécessaire | 160 mA DC (T) |
| 2 A AC (T) | |
| 1,6 A (FF, avec PT 2X2-FF-ST) |
Caractéristiques de raccordement
| Type de raccordement | Raccordement vissé |
|---|---|
| Filetage vis | M3 |
| Couple de serrage | 0,5 Nm |
| Longueur à dénuder | 8 mm |
| Section de conducteur souple | 0,2 mm² ... 2,5 mm² |
| Section de conducteur rigide | 0,2 mm² ... 4 mm² |
| Section conduct. AWG | 24 ... 12 |
Normes et spécifications
| Normes/prescriptions | CEI 61643-21 2000 + Corrigendum 2001 + A1:2008, modifiée + A2:2012 |
|---|---|
| EN 61643-21 2001 + A1:2009 + A2:2013 |
Environmental Product Compliance
| China RoHS | Période d'utilisation conforme (EFUP) : 50 ans |
|---|---|
| La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses. |
Classifications
eCl@ss 4.027140201eCl@ss 4.127130801eCl@ss 5.027130801eCl@ss 5.127130800eCl@ss 6.027130800eCl@ss 7.027130803eCl@ss 8.027130803eCl@ss 9.027130803
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX ALIMENTATIONS FR .pdf | 26 Mbytes |
|
| PHOENIX CONTACT-2839415-PT 4+F-BE | 115 Kbytes |
|
