PHOENIX_CONTACTTrabtech (TT)PT 2X1-BE 2856139 PHOENIX CONTACT Élément de base de protection antisurtension

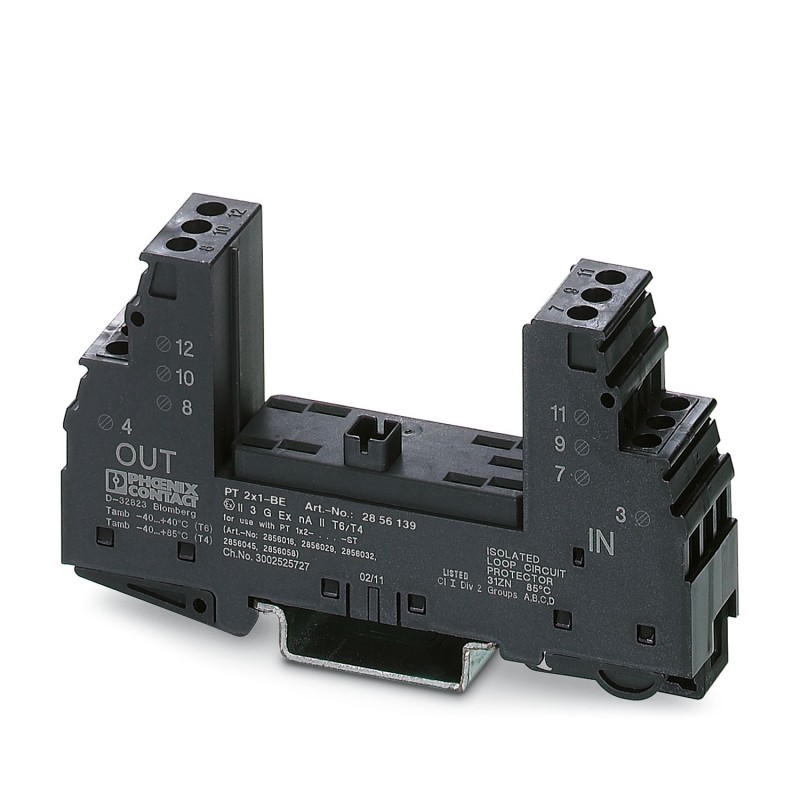

PHOENIX_CONTACT PT 2X1-BE 2856139 - Image 1

Les images sont à titre illustratif. Svp, révisez la fiche technique.

PT 2X1-BE 2856139 PHOENIX CONTACT Élément de base de protection antisurtension

Référence: PT 2X1-BE

Code: 2856139

Fabricant: PHOENIX_CONTACT

Description:

Élément de base de protection antisurtension
Élément de base de protection enfichable PT avec circuit de protection pour deux conducteurs de circuits de signaux à masse unilatérale. Montage sur NS 35/7,5 et NS 35/15, largeur du boîtier : 17,5 mm.
Embase pour fiche de protection PT avec circuit de protection bifilaire pour circuits de signaux mis à la terre d'un côté. Montage sur NS 35/7,5 et NS 35/15, largeur de boîtier : 17,5 mm.

Catégories:

  • Protection par mise à la terre, contre la foudre et contre les surtensions > Parafoudre pour équipement informatique / mesure, commande et régulation
  • PHOENIX_CONTACT > Trabtech (TT)

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT

  • En savoir plus
  • ETIM
  • PDF
  • Commentaires
Garantie, réparation et dévolution.

Prix unitaire: 38,78 €

Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant).

Calculer le prix par quantité

QuantitéPrix

Délai standard: 2-3 semaines.

  • Ces délais sont estimatifs et peuvent varier une fois la commande de l'article traitée.

EN SAVOIR PLUS

Caractéristiques techniques
Remarques
Information pour le fonctionnementEn utilisant l'embasePT ... BE, les connexions 9/10 (GND) sont directement reliées au profilé via le pied de montage métallique.
Propriétés du produit
Type de produitÉlément de base
Gamme de produitsPLUGTRAB PT
TypeModule pour profilés enfichables en deux parties
Nombre de pôles2
Message protection antisurtension défectueuseaucun
État de la gestion des données
Révision de l'article11
Propriétés d'isolation
Catégorie de surtensionIII
Degré de pollution2
Propriétés électriques
Tension nominale UN24 V AC
Caractéristiques de raccordement
Type de raccordementRaccordement vissé
Filetage visM3
Couple de serrage0,5 Nm
Section de conducteur souple0,2 mm² ... 2,5 mm²
Section de conducteur rigide0,2 mm² ... 4 mm²
Section conduct. AWG24 ... 12
Dimensions
Dessin cotékgsxlztwzt.jpg
Largeur17,7 mm
Hauteur90 mm
Profondeur51,5 mm (avec profilé 7,5 mm)
Graduation1 UL
Indications sur les matériaux
Couleurnoir (RAL 9005)
couleur cuivre
Classe d'inflammabilité selon UL 94V-0
Matériau du boîtierPA 6.6
Propriétés mécaniques
Caractéristiques mécaniques
Paroi latérale ouvertenon
Circuit de protection
Tension permanente maximale UC40 V DC
28 V AC
Courant de référence300 mA (45 °C)
Résistance par circuit4,7 Ω ±10 %
Message protection antisurtension défectueuseaucun
Protection max. en amont nécessaire315 mA (T)
Conditions environnementales et de durée de vie
Conditions ambiantes
Indice de protectionIP20
Température ambiante (fonctionnement)-40 °C ... 85 °C
Température ambiante (stockage/transport)-40 °C ... 85 °C
Altitude≤ 2000 m (amsl)
Normes et spécifications
Normes/prescriptionsCEI 61643-21
Remarque2000 + Corrigendum 2001 + A1:2008, modifiée + A2:2012
Normes/prescriptionsEN 61643-21
Remarque2001 + A1:2009 + A2:2013
Montage
Type de montageProfilé : 35 mm

ETIM for 2856139 Protection par mise à la terre, contre la foudre et contre les surtensions (EC000943)

Nom de la caractéristiqueTension nominale CC (EF008799)
Valeur de la caractéristique24 V
