PHOENIX_CONTACTTrabtech (TT)PT 4-EX(I)-BE 2839486 PHOENIX CONTACT Élément de base de protection antisurtension

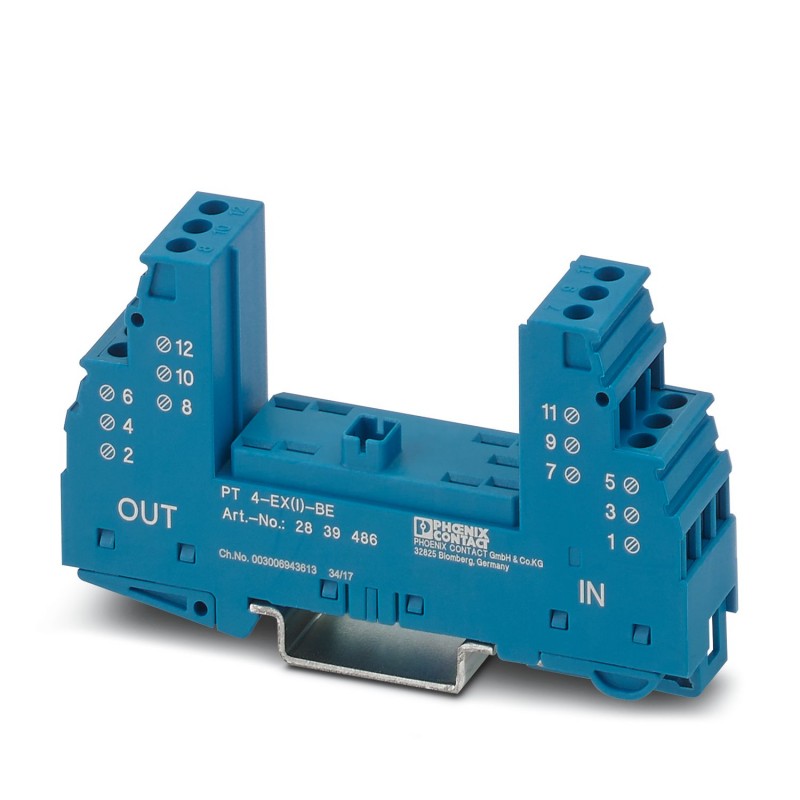

PHOENIX_CONTACT PT 4-EX(I)-BE 2839486 - Image 1

Les images sont à titre illustratif. Svp, révisez la fiche technique.

PT 4-EX(I)-BE 2839486 PHOENIX CONTACT Élément de base de protection antisurtension

Référence: PT 4-EX(I)-BE

Code: 2839486

Fabricant: PHOENIX_CONTACT

Description:

Élément de base de protection antisurtension
Élément de base de protection enfichable PT avec circuit de protection pour un circuit de signal EEx ia à quatre conducteurs sans potentiel de terre. Tension nominale : 24 V DC, montage sur NS 35/7,5 et NS 35/15, largeur du boîtier : 17,5 mm
Embase pour fiche de protection PT avec circuit de protection pour 1 circuit de signal EEx ia à 4 fils sans potentiel de terre. Tension nominale : 24 V DC, montage sur NS 35/7,5 et NS 35/15, largeur de boîtier : 17,5 mm

Catégories:

  • Protection par mise à la terre, contre la foudre et contre les surtensions > Parafoudre combiné pour équipement informatique / mesure, commande et régulation
  • PHOENIX_CONTACT > Trabtech (TT)

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT

  • En savoir plus
  • PDF
  • Commentaires
Garantie, réparation et dévolution.

Prix unitaire: 77,39 €

Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant).

Calculer le prix par quantité

QuantitéPrix

Délai standard: 2-3 semaines.

  • Ces délais sont estimatifs et peuvent varier une fois la commande de l'article traitée.

EN SAVOIR PLUS

Caractéristiques techniques
Propriétés du produit
Type de produitÉlément de base
Gamme de produitsPLUGTRAB PT
TypeÉlément de base, montage sur rail DIN
Nombre de pôles4
Paires de fils par module2
État de la gestion des données
Révision de l'article23
Propriétés d'isolation
Catégorie de surtensionIII
Degré de pollution2
Propriétés électriques
Tension nominale UN24 V DC
Caractéristiques de raccordement
Type de raccordementRaccordement vissé
Filetage visM3
Couple de serrage0,5 Nm
Section de conducteur souple0,2 mm² ... 2,5 mm²
Section de conducteur rigide0,2 mm² ... 4 mm²
Section conduct. AWG24 ... 12
Données Ex
Capacité interne maximale Ci1,1 nF
Inductance interne max. Li1 µH
Courant d’entrée max. Ii500 mA (T4 / ≤ 80 °C)
500 mA (T5 / ≤ 55 °C)
500 mA (T6 / ≤ 40 °C)
Tension d'entrée max. Ui30 V DC
Puissance d'entrée max. Pi850,00 mW (T4 / ≤ 80 °C)
700,00 mW (T5 / ≤ 55 °C)
700,00 mW (T6 / ≤ 40 °C)
Constante de temps maximale interne t (Ri/Li)≤ 10 µs
Température ambiante (fonctionnement)-40 °C ... 80 °C (T4)
-40 °C ... 55 °C (T5)
-40 °C ... 40 °C (T6)
Dimensions
Dessin cotékgsxlztwzt.jpg
Largeur17,7 mm
Hauteur90 mm
Profondeur51,5 mm (avec profilé 7,5 mm)
Graduation1 UL
Indications sur les matériaux
Couleurbleu (RAL 5015)
couleur cuivre
Classe d'inflammabilité selon UL 94V-0
Matériau du boîtierPA 6.6
Propriétés mécaniques
Caractéristiques mécaniques
Paroi latérale ouvertenon
Circuit de protection
Tension permanente maximale UC30 V DC
21 V AC
Courant de référence500 mA (40 °C)
Résistance par circuit0 Ω
Message protection antisurtension défectueuseaucun
Protection max. en amont nécessaire500 mA (T)
Conditions environnementales et de durée de vie
Conditions ambiantes
Indice de protectionIP20
Température ambiante (fonctionnement)-40 °C ... 85 °C
Température ambiante (stockage/transport)-40 °C ... 85 °C
Altitude≤ 2000 m (amsl)
Homologations
Conformité/homologations
ATEX II 1 G Ex ia IIC T4...T6
 II 1 D Ex iaD 20 IP6x T85 °C...135 °C
Normes et spécifications
Normes/prescriptionsEN 61643-21
RemarqueA2:2013
Normes/prescriptionsEN 60079-0
Remarque2018
Normes/prescriptionsEN 60079-11
Remarque2012
Normes/prescriptionsCEI 60079-0
Remarque2017
Normes/prescriptionsCEI 60079-11
Remarque2011
Montage
Type de montageProfilé : 35 mm
