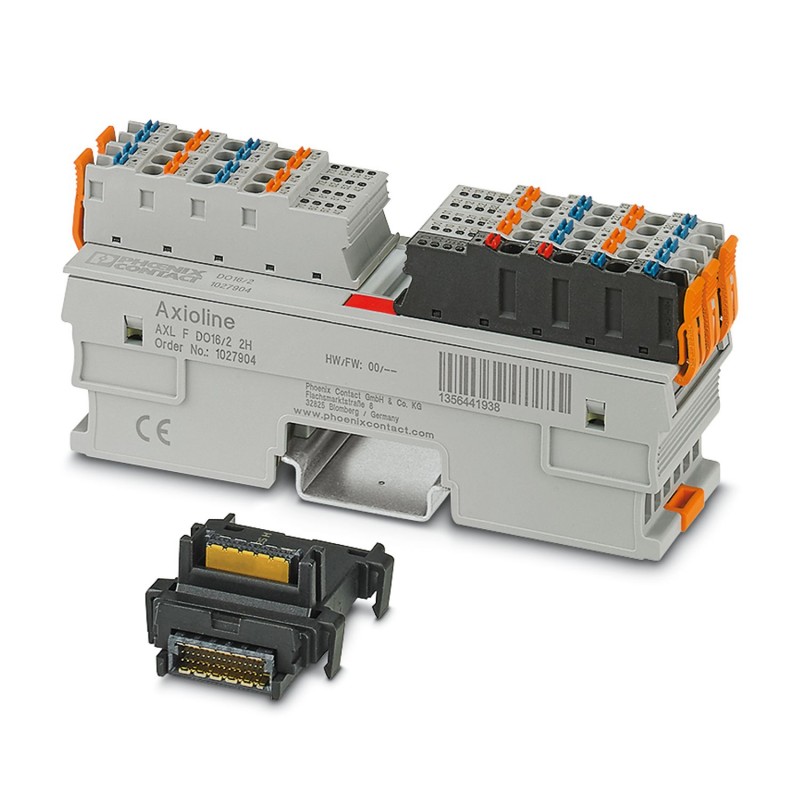

PHOENIX_CONTACT AXL F DO16/2 2H 1027904 - Image 1

Les images sont à titre illustratif. Svp, révisez la fiche technique.

AXL F DO16/2 2H 1027904 PHOENIX CONTACT Module d'e/S

Référence: AXL F DO16/2 2H

Code: 1027904

Fabricant: PHOENIX_CONTACT

Description:

Module d'e/S
AxiolineF, Module de sortie numérique, Sorties numériques :16, 24 VDC, 500 mA, Technique de connexion :2 conducteurs, vitesse de transmission sur le bus local :100 MBit/s, indice de protection : IP20, y compris module de prise de bus et connecteurs AxiolineF
Axioline F, Module de sortie numérique, Sorties TOR: 16, 24 V DC, 500 mA, connectique: 2 fils, vitesse de transmission dans le bus local: 100 MBit/s, indice de protection: IP20, incl. module d'embase de bus et connecteurs Axioline F

Catégories:

  • Commande industrielle API > Bus de terrain, périphérie déc. - module d'entrées/sorties numérique
  • PHOENIX_CONTACT > I / O

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT

  • En savoir plus
  • ETIM
  • Commentaires
Garantie, réparation et dévolution.

Prix unitaire: 207,79 €

Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant).

Calculer le prix par quantité

QuantitéPrix

Délai standard: 2-3 semaines.

  • Ces délais sont estimatifs et peuvent varier une fois la commande de l'article traitée.

DERNIÈRE CONSULTÉS

EN SAVOIR PLUS

Caractéristiques techniques
Dimensions
Dessin cotébcscjogics.jpg
Largeur35 mm
Hauteur129,9 mm
Profondeur54 mm
Renseignements sur les mesuresLa profondeur est importante en cas d'utilisation d'un profilé TH 35-7.5 (selon EN 60715).
Remarques
Remarque relative à l'application
Remarque relative à l'applicationUniquement pour un usage industriel
Interfaces
Bus local Axioline F
Nombre d'interfaces2
Type de raccordementModule d'embase de bus
Vitesse de transmission100 MBit/s
Propriétés du système
Module
Espace d'adressage d'entrées0 Octet
Espace d'adressage des sorties2 Octet
Besoin en données de paramétrage1 Octet
Besoin en données de configuration6 Octet
Données de sortie
Numérique:
Dénomination sortieSorties TOR
Type de raccordementRaccordement Push-in
Technologie de raccordement2 fils
Nombre de sorties16
Circuit de protectionProtection contre les courts-circuits, la surcharge des sorties; électronique
Tension de sortie24 V DC
Limitation de la tension de coupure inductive-32,8 V ... -15 V
Courant de sortie maximal par module8 A (protection externe)
Tension de sortie nominale24 V DC
Charge min.10 kΩ
Tension de sortie à l'état hors circuitmax. 1 V
Courant de sortie à l'état hors circuitmax. 300 µA
Charge nominale inductivemax. 12 VA (1,2 H , 48 Ω , pour tension nominale)
Charge nominale lampesmax. 12 W (pour tension nominale)
Charge nominale ohmiquemax. 12 W (48 Ω , pour tension nominale)
Fréquence de commutationmax. 10000 par seconde (pour un courant de charge d'au moins 50 mA)
max. 1 par seconde (avec charge nominale inductive)
max. 16 par seconde (avec charge nominale des lampes)
Résistance de la tension en retour aux impulsions courtesrésistance partielle à la tension inverse jusqu'à 0,5 A / 1 s
Comportement en cas de surchargeDéconnexion avec redémarrage automatique
Comportement en cas de surcharge inductiveLa sortie peut être détruite
Temporisation du signalmax. 100 µs (lors de la mise en marche)
max. 100 µs (lors de l'arrêt, avec un courant de charge d'au moins 50 mA)
Coupure de la surintensitéà partir de 0,7 A
Courant de sortie en position déconnectée en cas de rupture de masse< 1 mA
Propriétés du produit
Type de produitComposants E/S
Gamme de produitsAxioline F
Typeblock modular
Emplacement pour le montageau choix (aucune réduction des caractéristiques de la température)
Etendue de la livraisonincl. module d'embase de bus et connecteurs Axioline F
État de la gestion des données
Révision de l'article02
Propriétés d'isolation
Catégorie de surtensionII (CEI 60664-1, EN 60664-1)
Degré de pollution2 (CEI 60664-1, EN 60664-1)
Propriétés électriques
Puissance dissipée maximale en condition nominale1,6 W
Potentiels: Alimentation du bus local Axioline F (UBus)
Tension d'alimentation5 V DC (via module d'embase de bus)
Consommation de courantmax. 60 mA
Potentiels: Alimentation des modules de sortie TOR (UO)
Tension d'alimentation24 V DC
Plage de tension d'alimentation19,2 V DC ... 30 V DC (incl. toutes les tolérances, incl. ondulation)
Consommation de courantmax. 8 A (protection externe)
Circuit de protectionParafoudre basse tension; electronique (35 V, 0,5 s)
Protection contre inversions de polarité; diode parallèle ; avec protection externe de 5 A (uniquement pour la mise en service)
Isolation galvanique / isolation des plages de tension
Tension d'essai: Alimentation 5 V du bus local (UBus)/alimentation 24 V (périphérie)500 V AC, 50 Hz, 1 min.
Tension d'essai: Alimentation 5 V du bus local (UBus)/terre fonctionnelle500 V AC, 50 Hz, 1 min.
Tension d'essai: Alimentation 24 V (périphérie) / terre fonctionnelle500 V AC, 50 Hz, 1 min.
Caractéristiques de raccordement
Technologie de raccordement
Dénomination connexionConnecteur Axioline F
Remarque concernant la connectiqueRespectez les valeurs relatives aux sections de conducteur indiquées dans le manuel d'utilisation « Axioline F : système et installation ».
Raccordement du conducteur
Type de raccordementRaccordement Push-in
Section de conducteur rigide0,2 mm² ... 1,5 mm²
Section de conducteur souple0,2 mm² ... 1,5 mm²
Section conduct. AWG24 ... 16
Longueur à dénuder8 mm
Connecteur Axioline F
Type de raccordementRaccordement Push-in
Remarque concernant la connectiqueRespectez les valeurs relatives aux sections de conducteur indiquées dans le manuel d'utilisation « Axioline F : système et installation ».
Section de conducteur rigide0,2 mm² ... 1,5 mm²
Section de conducteur souple0,2 mm² ... 1,5 mm²
Section de conducteur AWG24 ... 16
Longueur à dénuder8 mm
Conditions environnementales et de durée de vie
Conditions ambiantes
Température ambiante (fonctionnement)-25 °C ... 60 °C
Indice de protectionIP20
Pression atmosphérique (service)70 kPa ... 106 kPa (jusqu'à 3000 m d'altitude)
Pression atmosphérique (stockage/transport)70 kPa ... 106 kPa (jusqu'à 3000 m d'altitude)
Température ambiante (stockage/transport)-40 °C ... 85 °C
Humidité de l'air admissible (fonctionnement)5 % ... 95 % (pas de condensation)
Humidité de l'air admissible (stockage/transport)5 % ... 95 % (pas de condensation)
Normes et spécifications
Classe de protectionIII (CEI 61140, EN 61140, VDE 0140-1)
Montage
Type de montageMontage sur rail DIN
Emplacement pour le montageau choix (aucune réduction des caractéristiques de la température)

ETIM for 1027904 Commande industrielle API (EC001599)

Nom de la caractéristiqueTension d'alimentation CC (EF007534)
Valeur de la caractéristique19.2 V
Nom de la caractéristiqueType de tension d'alimentation (EF002991)
Valeur de la caractéristiqueCC
Nom de la caractéristiqueNombre d'entrées numériques (EF001992)
Valeur de la caractéristique0
Nom de la caractéristiqueNombre de sorties numériques (EF001993)
Valeur de la caractéristique16
Nom de la caractéristiqueEntrées numériques configurables (EF008516)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueSorties numériques configurables (EF008520)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueType de tension d'entrée (EF003033)
Valeur de la caractéristiqueCC
Nom de la caractéristiqueType de sortie numérique (EF003601)
Valeur de la caractéristiqueAutre
Nom de la caractéristiqueCourant de sortie (EF003202)
Valeur de la caractéristique0.5 A
Nom de la caractéristiqueTension admissible à la sortie (EF007553)
Valeur de la caractéristique24 V
Nom de la caractéristiqueProtection contre les courts-circuits, sorties disponibles (EF003203)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueNombre d'interfaces matérielles Industrial Ethernet (EF003020)
Valeur de la caractéristique0
Nom de la caractéristiqueNombre d'interfaces matérielles PROFINET (EF006932)
Valeur de la caractéristique0
Nom de la caractéristiqueNombre d'interfaces matérielles en série RS-232 (EF003021)
Valeur de la caractéristique0
Nom de la caractéristiqueNombre d'interfaces matérielles en série RS-422 (EF003022)
Valeur de la caractéristique0
Nom de la caractéristiqueNombre d'interfaces matérielles en série RS-485 (EF003023)
Valeur de la caractéristique0
Nom de la caractéristiqueNombre d'interfaces matérielles en série TTY (EF003024)
Valeur de la caractéristique0
Nom de la caractéristiqueNombre d'interfaces matérielles parallèles (EF003026)
Valeur de la caractéristique0
Nom de la caractéristiqueNombre d'interfaces matérielles Wireless (EF006933)
Valeur de la caractéristique0
Nom de la caractéristiqueNombre d'interfaces matérielles USB (EF003025)
Valeur de la caractéristique0
Nom de la caractéristiqueNombre d'autres interfaces matérielles (EF003027)
Valeur de la caractéristique0
Nom de la caractéristiqueAvec interface optique (EF003028)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueStandard radio Bluetooth (EF007178)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueStandard radio WLAN 802.11 (EF007179)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueStandard radio GPRS (EF008523)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueStandard radio GSM (EF008524)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueStandard radio UMTS (EF008525)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueMaître IO-Link (EF007298)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueComposants système (EF004118)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueClasse de protection (IP) (EF005474)
Valeur de la caractéristiqueIP20
Nom de la caractéristiqueFinition du raccordement électrique (EF003961)
Valeur de la caractéristiqueAutre
Nom de la caractéristiqueTemps de retard en cas de changement de signal (EF002382)
Valeur de la caractéristique0 ms
Nom de la caractéristiqueRaccordement au bus de champ possible sur coupleur de bus séparé (EF004002)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueMontage possible sur barres profilées (EF003972)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueMontage mural/direct possible (EF007020)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueEncastrement frontal possible (EF007016)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueMontage sur rack possible (EF007018)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueAdapté aux fonctions de sécurité (EF001597)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueSIL conformément à IEC 61508 (EF009889)
Valeur de la caractéristiqueSans
Nom de la caractéristiqueNiveau de performance selon EN ISO 13849-1 (EF007399)
Valeur de la caractéristiqueSans
Nom de la caractéristiqueMatériel associé (Ex ia) (EF004141)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueMatériel associé (Ex ib) (EF004142)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueCatégorie de protection contre les explosions pour le gaz (EF003997)
Valeur de la caractéristiqueSans
Nom de la caractéristiqueCatégorie de protection contre les explosions pour la poussière (EF003998)
Valeur de la caractéristiqueSans
Nom de la caractéristiqueLargeur (EF000008)
Valeur de la caractéristique35 mm
Nom de la caractéristiqueHauteur (EF000040)
Valeur de la caractéristique129.387027 mm
Nom de la caractéristiqueProfondeur (EF000049)
Valeur de la caractéristique52.589984 mm
