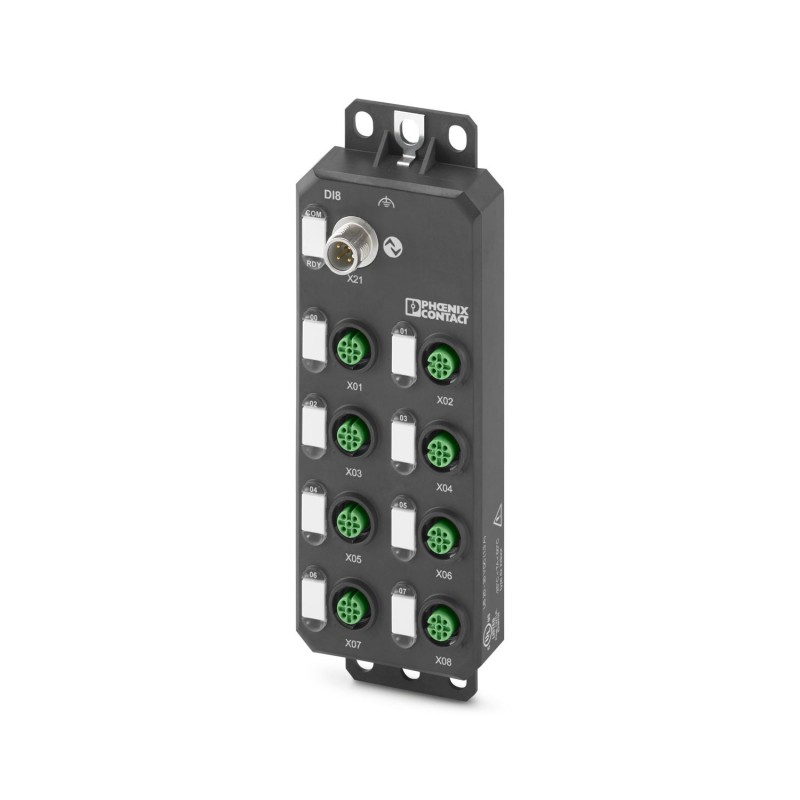

AXL E IOL DI8 M12 6P 2702658 PHOENIX CONTACT Distributed I/O device
AXL E IOL DI8 M12 6P
2702658
PHOENIX_CONTACT
Distributed I/O device
Périphérique d’entrée numérique Axioline E via IO-Link dans un boîtier en plastique avec un port IO-Link A et huit entrées, 24 V DC, technologie à 4 conducteurs, technologie de connexion rapide M12
Système d'entrées TOR Axioline E via IO-Link dans boîtier en plastique avec port IO-Link A et huit entrées, 24 V DC, connectique à 4 conducteurs, connecteur M12
Commande industrielle API > Bus de terrain, périphérie déc. - module d'entrées/sorties numérique
I / O
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲Caractéristiques techniques
Dimensions
| Dessin coté |  |
| Largeur | 60 mm |
| Hauteur | 141 mm |
| Profondeur | 20 mm |
| Renseignements sur les mesures | La hauteur s'élève à 170 mm, colliers de fixation compris. La profondeur, connecteur inclus, est de 30 mm. |
Remarques
| Remarque relative à l'application | |
| Remarque relative à l'application | Uniquement pour un usage industriel |
| Restriction d'utilisation | |
| Remarque CEM | CEM : produit de classe A, voir déclaration du fabriquant dans la section Téléchargements |
Indications sur les matériaux
| Matériau du boîtier | Pocan® |
| Coloris | gris anthracite RAL 7016 |
Données d'entrée
| Numérique: | |
| Dénomination entrée | Entrées TOR |
| Description de l'entrée | EN 61131-2 type 1 et 3 |
| Nombre d'entrées | 8 |
| Longueur du câble | max. 30 m (vers le capteur) |
| Type de raccordement | Connecteur M12 |
| Technologie de raccordement | 4 fils |
| Plage de tension d'entrée signal « 0 » | -3 V ... 5 V DC |
| Plage de tension d'entrée signal « 1 » | 11 V DC ... 30 V DC |
| Tension d'entrée nominale UIN | 24 V DC |
| Courant d'entrée nominal pour UIN | typ. 2,4 mA |
| Temps de filtre d'entrée | 1 ms |
| Circuit de protection | Protection contre les surcharges et les courts-circuits de l'alimentation des capteurs |
| Protec. c. inversions polarité des entrées | |
| IO-Link | |
| Nombre de ports | 1 |
| Type de raccordement | Connecteur M12, détrompage A |
| Technologie de raccordement | 3 fils |
| Type de port | Classe A |
| Spécification | V1.1.2 |
| Protection contre l'inversion de polarité | oui |
| Taux de transmission | 230,4 kbit/s (COM3) |
| Temps de cycle | < 1 ms |
| Mise à jour des données de processus | < 1 ms |
| Nombre de données de process | 16 Bit (Données d'entrée) |
Propriétés du produit
| Type de produit | Composants E/S |
| Gamme de produits | Axioline E |
| Type | Stand-Alone |
| Propriétés particulières | Capot en plastique |
| État de la gestion des données | |
| Révision de l'article | 02 |
Propriétés électriques
| Alimentation: IO-Link | |
| Dénomination | Alimentation du port IO-Link (L+) |
| Tension nominale de l'alimentation périphérique | 24 V DC (Fourni par l'interface IO-Link du maître IO-Link.) |
| Plage de tension d'alimentation | 20 V DC ... 30 V DC (incl. toutes les tolérances, incl. ondulation) |
| Intensité nominale par appareil | env. 40 mA (15 mA marche à vide + capteurs de courant absorbé) |
| Longueur de câble autorisée | max. 20 m |
| Circuit de protection | Protection contre inversions de polarité; oui |
| Alimentation: | |
| Dénomination | Alimentation du capteur |
| Courant absorbé | max. 1,28 A (par port) |
| max. 1,28 A (par appareil ; tenez compte du courant disponible pour le maître IO-Link via L+.) | |
| Isolation galvanique / isolation des plages de tension | |
| Tension d'essai: Alimentation 24 V/terre fonctionnelle | 500 V AC, 50 Hz, 1 min. |
Caractéristiques de raccordement
| Type de raccordement | Connecteur M12 |
| Remarque concernant la connectique | suivant la norme CEI 61076-2-101, technologie de raccordement M12 |
Conditions environnementales et de durée de vie
| Conditions ambiantes | |
| Température ambiante (fonctionnement) | -25 °C ... 60 °C |
| Indice de protection | IP65/IP67 |
| Pression atmosphérique (service) | 70 kPa ... 106 kPa (jusqu'à 3000 m d'altitude) |
| Pression atmosphérique (stockage/transport) | 70 kPa ... 106 kPa (jusqu'à 3000 m d'altitude) |
| Température ambiante (stockage/transport) | -25 °C ... 70 °C |
| Humidité de l'air admissible (fonctionnement) | 5 % ... 95 % |
| Humidité de l'air admissible (stockage/transport) | 5 % ... 95 % |
Normes et spécifications
| Classe de protection | III (CEI 61140, EN 61140, VDE 0140-1) |
Montage
| Type de montage | Montage mural |
| Caractéristique | Valeur |
|---|---|
| Type de tension d'alimentation (EF002991) | CC |
| Nombre d'entrées numériques (EF001992) | 8 |
| Nombre de sorties numériques (EF001993) | 0 |
| Entrées numériques configurables (EF008516) | Non |
| Sorties numériques configurables (EF008520) | Non |
| Courant d'entrée au signal 1 (EF001428) | 0.0024 mA |
| Tension admissible à l'entrée (EF007554) | -3 V |
| Type de tension d'entrée (EF003033) | CC |
| Type de sortie numérique (EF003601) | Sans |
| Protection contre les courts-circuits, sorties disponibles (EF003203) | Non |
| Nombre d'interfaces matérielles Industrial Ethernet (EF003020) | 0 |
| Nombre d'interfaces matérielles PROFINET (EF006932) | 0 |
| Nombre d'interfaces matérielles en série RS-232 (EF003021) | 0 |
| Nombre d'interfaces matérielles en série RS-422 (EF003022) | 0 |
| Nombre d'interfaces matérielles en série RS-485 (EF003023) | 0 |
| Nombre d'interfaces matérielles en série TTY (EF003024) | 0 |
| Nombre d'interfaces matérielles parallèles (EF003026) | 0 |
| Nombre d'interfaces matérielles Wireless (EF006933) | 0 |
| Nombre d'interfaces matérielles USB (EF003025) | 0 |
| Nombre d'autres interfaces matérielles (EF003027) | 1 |
| Avec interface optique (EF003028) | Non |
| supporte le protocole pour EtherCAT (EF017564) | Non |
| Protocole pris en charge pour TCP/IP (EF003050) | Non |
| Protocole pris en charge pour PROFIBUS (EF003052) | Non |
| Protocole pris en charge pour CAN (EF003053) | Non |
| Protocole pris en charge pour INTERBUS (EF003054) | Non |
| Protocole pris en charge pour ASI (EF003051) | Non |
| Protocole pris en charge pour KNX (EF003055) | Non |
| Protocole pris en charge pour Modbus (EF003057) | Non |
| Protocole pris en charge pour Data-Highway (EF003058) | Non |
| Protocole pris en charge pour DeviceNet (EF003059) | Non |
| Protocole pris en charge pour SUCONET (EF003060) | Non |
| Protocole pris en charge pour LON (EF003017) | Non |
| Protocole pris en charge pour PROFINET IO (EF007525) | Non |
| Protocole pris en charge pour PROFINET CBA (EF007524) | Non |
| Protocole pris en charge pour SERCOS (EF006657) | Non |
| Protocole pris en charge pour Foundation Fieldbus (EF007522) | Non |
| Protocole pris en charge pour EtherNet/IP (EF007521) | Non |
| Protocole pris en charge pour AS-Interface Safety at Work (EF007519) | Non |
| Protocole pris en charge pour DeviceNet Safety (EF007520) | Non |
| Protocole pris en charge pour INTERBUS-Safety (EF006662) | Non |
| Protocole pris en charge pour PROFIsafe (EF007526) | Non |
| Protocole pris en charge pour SafetyBUS p (EF007527) | Non |
| Protocole pris en charge pour autres systèmes de bus (EF003062) | Oui |
| Standard radio Bluetooth (EF007178) | Non |
| Standard radio WLAN 802.11 (EF007179) | Non |
| Standard radio GPRS (EF008523) | Non |
| Standard radio GSM (EF008524) | Non |
| Standard radio UMTS (EF008525) | Non |
| Maître IO-Link (EF007298) | Oui |
| Composants système (EF004118) | Oui |
| Classe de protection (IP) (EF005474) | IP65/IP67 |
| Temps de retard en cas de changement de signal (EF002382) | 0 ms |
| Raccordement au bus de champ possible sur coupleur de bus séparé (EF004002) | Oui |
| Montage possible sur barres profilées (EF003972) | Non |
| Montage mural/direct possible (EF007020) | Oui |
| Encastrement frontal possible (EF007016) | Non |
| Montage sur rack possible (EF007018) | Non |
| Adapté aux fonctions de sécurité (EF001597) | Non |
| SIL conformément à IEC 61508 (EF009889) | Sans |
| Niveau de performance selon EN ISO 13849-1 (EF007399) | Sans |
| Matériel associé (Ex ia) (EF004141) | Non |
| Matériel associé (Ex ib) (EF004142) | Non |
| Catégorie de protection contre les explosions pour le gaz (EF003997) | Sans |
| Catégorie de protection contre les explosions pour la poussière (EF003998) | Sans |
| Largeur (EF000008) | 59.8 mm |
| Hauteur (EF000040) | 170 mm |
| Profondeur (EF000049) | 29.9 mm |
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX AUTOMATION FR.pdf | 35 Mbytes |
|
