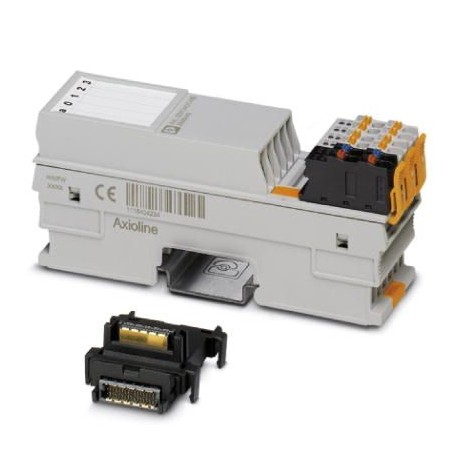

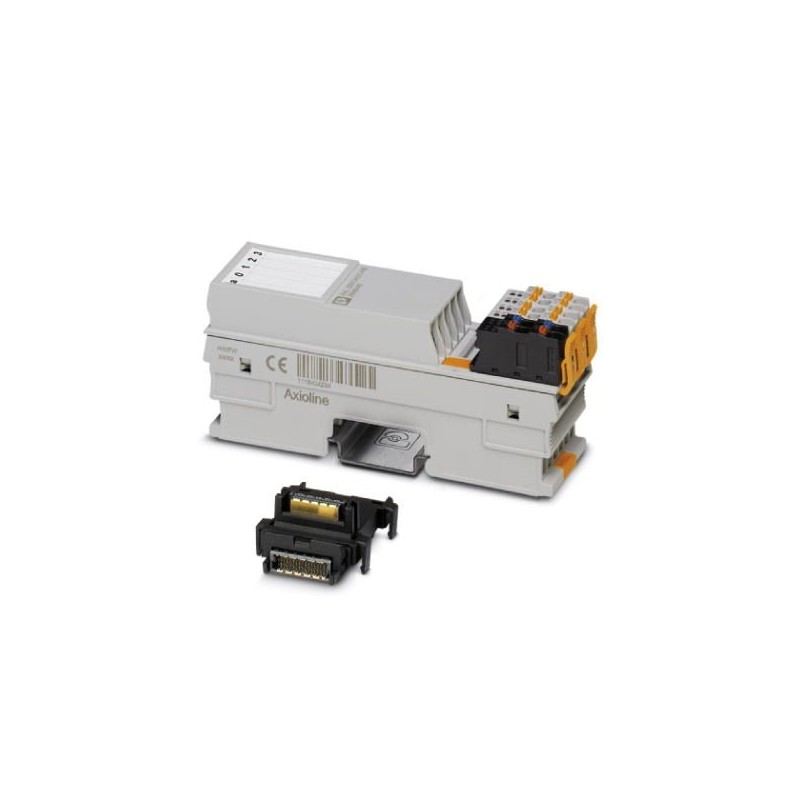

PHOENIX_CONTACT AXL F SSI1 AO1 1H 2688433 - Image 1

Les images sont à titre illustratif. Svp, révisez la fiche technique.

AXL F SSI1 AO1 1H 2688433 PHOENIX CONTACT Module fonction

Référence: AXL F SSI1 AO1 1H

Code: 2688433

Fabricant: PHOENIX_CONTACT

Description:

Module fonction
Module de fonction spéciale AxiolineF, interface 1SSI pour transmetteur de valeur absolue, 1 sortie analogique : 0-10V, ±10V, 0-5V, ±5V, 0-20mA, 4-20mA, ±20mA, technologie de connexion à 2 conducteurs (avec base de bus et prises)

Catégories:

  • Commande industrielle API > Bus de terrain, périphérie déc. - module fonctionnel / technologique
  • PHOENIX_CONTACT > I / O

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT

  • En savoir plus
  • ETIM
  • PDF
  • Commentaires
Garantie, réparation et dévolution.

Prix unitaire: 388,04 €

Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant).

Calculer le prix par quantité

QuantitéPrix

Délai standard: 2-3 semaines.

  • Ces délais sont estimatifs et peuvent varier une fois la commande de l'article traitée.

DERNIÈRE CONSULTÉS

EN SAVOIR PLUS

Données commerciales

Code de commande2688433
Unité de conditionnement1 pcs
RemarqueFabrication à la commande (pas de reprise)
Page cataloguePage 122 (C-6-2017)
GTIN4046356644952
Poids par pièce (hors emballage)0,135 KGM
Numéro du tarif douanier85389091
Pays d'origineDE (Allemagne)

Cotes

Dessin coté
Largeur35 mm
Hauteur126,1 mm
Profondeur54 mm
Renseignements sur les mesuresLa profondeur est importante en cas d'utilisation d'un profilé TH 35-7.5 (selon EN 60715).

Conditions d'environnement

Température ambiante (fonctionnement)-25 °C ... 60 °C
Température ambiante (stockage/transport)-40 °C ... 85 °C
Humidité de l'air admissible (service)5 % ... 95 % (pas de condensation)
Humidité de l'air admissible (stockage/transport)5 % ... 95 % (pas de condensation)
Pression atmosphérique (service)70 kPa ... 106 kPa (jusqu'à 3000 m d'altitude)
Pression atmosphérique (stockage/transport)70 kPa ... 106 kPa (jusqu'à 3000 m d'altitude)
Indice de protectionIP20

Caractéristiques de raccordement

DénominationConnecteur Axioline F
Type de raccordementRaccordement Push-in
Remarque concernant la connectiqueRespectez les valeurs relatives aux sections de conducteur indiquées dans le manuel d'utilisation « Axioline F : système et installation ».
Section de conducteur rigide min.0,2 mm²
Section de conducteur rigide max.1,5 mm²
Section de conducteur souple min.0,2 mm²
Section de conducteur souple max.1,5 mm²
Section du conducteur AWG min.24
Section du conducteur AWG max.16
Longueur à dénuder8 mm

Généralités

Type de montageProfilé
Poids net135 g
Indication de poidsavec connecteurs et module d'embase de bus

Interfaces

DénominationBus local Axioline F
Nombre de voies2
Type de raccordementModule d'embase de bus
Vitesse de transmission100 MBit/s

Potentiels Axioline

DénominationAlimentation du bus local Axioline F (UBus)
Tension d'alimentation5 V DC (via module d'embase de bus)
Courant absorbémax. 140 mA
Consommation de puissancemax. 0,7 W
DénominationAlimentation de la tension d'alimentation UI
Tension d'alimentation24 V DC
Plage de tension d'alimentation19,2 V DC ... 30 V DC incl. toutes les tolérances, incl. ondulation
Courant absorbémax. 60 mA (Alimentation de l'interface SSI et de la sortie analogique (20 mA), sans alimentation des capteurs)
Consommation de puissancemax. 1,4 W (Alimentation de l'interface SSI et de la sortie analogique (20 mA), sans alimentation des capteurs)
Dénomination de la protectionProtection antisurtension de la tension d'alimentation
Protection contre l'inversion de polarité de la tension d'alimentation
Protection contre les transitoires

Entrées de codeur

Dénomination entréeInterface SSI
Description de l'entréeInterface RS-422, selon spécification SSI
Nombre d'entrées1
Type de raccordementRaccordement Push-in
Signaux du capteurCodeurs mono-tours et multi-tours, jauges de longueur
Fréquence d'entréeà 2 MHz (paramétrable : 67,5 kHz, 125 kHz (par défaut), 250 kHz, 500 kHz, 1 MHz, 2 MHz)
Paritépaire, impaire ou sans
Fréquence de transmission2 MHz
Résolution réglable8 ... 56 Bit
Tension d'alimentation des capteurs24 V DC (UI- 0,5 V)

Caractéristiques des codeurs

Tension de sortie nominale24 V DC (UI- 0,5 V)
Plage de tension19,5 V DC ... 30 V DC (incl. toutes les tolérances, incl. ondulation)
Capacité de chargemax. 500 mA
Dénomination de la protectionProtection antisurtension
Protection contre surcharge / court-circuit
Protection contre les transitoires

Sorties analogiques

Nombre de sorties1
Type de raccordementRaccordement Push-in
Technique de raccordementà 2 fils (blindés, torsadés par paires)
Dénomination sortieSorties analogiques
Temps de conversion N/A5 µs
Résolution N/A16 Bit
Dénomination de la protectionProtection antisurtension
Protection contre les courts-circuits et contre les surcharges
Protection contre les transitoires
Circuit/composant de protectionModule électronique (35 V, permanent)
Électronique
Diode zéner bidirectionnelle
Formats de donnéesIB IL, compatible S7, représentation normalisée
Visualisation des valeurs mesurées16 bits
Visualisation de la valeur de sortie16 bits (15 bits + signe)
Signal de sortie courant0 mA ... 20 mA
4 mA ... 20 mA
-20 mA ... 20 mA
Charge/charge de sortie Sortie courantmax. 500 Ω
Signal de sortie tension0 V ... 5 V
-5 V ... 5 V
0 V ... 10 V
-10 V ... 10 V
Charge/charge de sortie Sortie tension> 2 kΩ
Précisiontyp. 0,1 % (de la valeur finale de la plage de sortie)
Longueur de câble autoriséemax. 250 m

Isolation galvanique

Section contrôléeLogique 500 V AC 50 Hz 1 min.
Périphérie SSI (alimentation 24 V) 500 V AC 50 Hz 1 min.
Terre de fonctionnement 500 V AC 50 Hz 1 min.
Périphérie analogique 500 V AC 50 Hz 1 min.

Normes et spécifications

Contrôles mécaniquesRésistance aux vibrations selon EN 60068-2-6/CEI 60068-2-6 5g
Chocs selon EN 60068-2-27/CEI 60068-2-27 30g
Choc prolongé selon EN 60068-2-27/CEI 60068-2-27 10g
Classe de protectionIII, CEI 61140, EN 61140, VDE 0140-1

Environmental Product Compliance

REACh SVHCLead 7439-92-1
China RoHSPériode d'utilisation conforme : illimitée = EFUP-e
Aucune substance dangereuse dépassant les valeurs seuils ;

Classifications

ETIM for 2688433 Commande industrielle API (EC001601)

Nom de la caractéristiqueTension d'alimentation CC (EF007534)
Valeur de la caractéristique19.2 V
Nom de la caractéristiqueNombre de fonctions (EF003244)
Valeur de la caractéristique2
Nom de la caractéristiqueNombre d'interfaces matérielles Industrial Ethernet (EF003020)
Valeur de la caractéristique0
Nom de la caractéristiqueNombre d'interfaces matérielles PROFINET (EF006932)
Valeur de la caractéristique0
Nom de la caractéristiqueNombre d'interfaces matérielles en série RS-232 (EF003021)
Valeur de la caractéristique0
Nom de la caractéristiqueNombre d'interfaces matérielles en série RS-422 (EF003022)
Valeur de la caractéristique0
Nom de la caractéristiqueNombre d'interfaces matérielles en série RS-485 (EF003023)
Valeur de la caractéristique0
Nom de la caractéristiqueNombre d'interfaces matérielles en série TTY (EF003024)
Valeur de la caractéristique0
Nom de la caractéristiqueNombre d'interfaces matérielles parallèles (EF003026)
Valeur de la caractéristique0
Nom de la caractéristiqueNombre d'interfaces matérielles Wireless (EF006933)
Valeur de la caractéristique0
Nom de la caractéristiqueNombre d'interfaces matérielles USB (EF003025)
Valeur de la caractéristique0
Nom de la caractéristiqueNombre d'autres interfaces matérielles (EF003027)
Valeur de la caractéristique0
Nom de la caractéristiqueAvec interface optique (EF003028)
Valeur de la caractéristiqueNon
Nom de la caractéristiquesupporte le protocole pour EtherCAT (EF017564)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueProtocole pris en charge pour TCP/IP (EF003050)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueProtocole pris en charge pour PROFIBUS (EF003052)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueProtocole pris en charge pour CAN (EF003053)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueProtocole pris en charge pour INTERBUS (EF003054)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueProtocole pris en charge pour ASI (EF003051)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueProtocole pris en charge pour KNX (EF003055)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueProtocole pris en charge pour Modbus (EF003057)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueProtocole pris en charge pour Data-Highway (EF003058)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueProtocole pris en charge pour DeviceNet (EF003059)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueProtocole pris en charge pour SUCONET (EF003060)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueProtocole pris en charge pour LON (EF003017)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueProtocole pris en charge pour PROFINET IO (EF007525)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueProtocole pris en charge pour PROFINET CBA (EF007524)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueProtocole pris en charge pour SERCOS (EF006657)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueProtocole pris en charge pour Foundation Fieldbus (EF007522)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueProtocole pris en charge pour EtherNet/IP (EF007521)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueProtocole pris en charge pour AS-Interface Safety at Work (EF007519)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueProtocole pris en charge pour DeviceNet Safety (EF007520)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueProtocole pris en charge pour INTERBUS-Safety (EF006662)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueProtocole pris en charge pour PROFIsafe (EF007526)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueProtocole pris en charge pour SafetyBUS p (EF007527)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueProtocole pris en charge pour autres systèmes de bus (EF003062)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueMaître IO-Link (EF007298)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueComposants système (EF004118)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueBloc fonctionnel de blocage du redémarrage (EF007212)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueBloc fonctionnel de réinitialisation automatique (EF007208)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueBloc fonctionnel de contrôle des contacteurs (EF007467)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueBloc fonctionnel d'arrêt d'urgence (EF007211)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueBloc fonctionnel d'équipements de protection électro-sensibles (EF007209)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueBloc fonctionnel de commutateur de validation (EF007214)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueBloc fonctionnel de circuit à deux mains (EF007215)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueBloc fonctionnel de sélection du mode de fonctionnement (EF007210)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueBloc fonctionnel de contrôle d'accès (EF007213)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueClasse de protection (IP) (EF005474)
Valeur de la caractéristiqueIP20
Nom de la caractéristiqueRaccordement au bus de champ possible sur coupleur de bus séparé (EF004002)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueMesure de la fréquence (EF000599)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueMontage possible sur barres profilées (EF003972)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueMontage mural/direct possible (EF007020)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueEncastrement frontal possible (EF007016)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueMontage sur rack possible (EF007018)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueAdapté aux fonctions de sécurité (EF001597)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueSIL conformément à IEC 61508 (EF009889)
Valeur de la caractéristiqueSans
Nom de la caractéristiqueNiveau de performance selon EN ISO 13849-1 (EF007399)
Valeur de la caractéristiqueSans
Nom de la caractéristiqueMatériel associé (Ex ia) (EF004141)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueMatériel associé (Ex ib) (EF004142)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueCatégorie de protection contre les explosions pour le gaz (EF003997)
Valeur de la caractéristiqueSans
Nom de la caractéristiqueCatégorie de protection contre les explosions pour la poussière (EF003998)
Valeur de la caractéristiqueSans

FICHE TECHNIQUE - PDF

Derniers commentaires de nos clients

Toutes les évaluations que nous recevons des articles que nous proposons sont réels et vérifiés. Un petit geste, mais très précieux. Je vous remercie pour cette minute que vous passez à nous laisser votre avis et note sur les produits, car il nous aide à continuer à améliorer et à offrir encore plus la qualité de service.
