PHOENIX_CONTACTTrabtech (TT)CN-UB/E-BB 2817686 PHOENIX CONTACT Dispositif de protection antisurtension

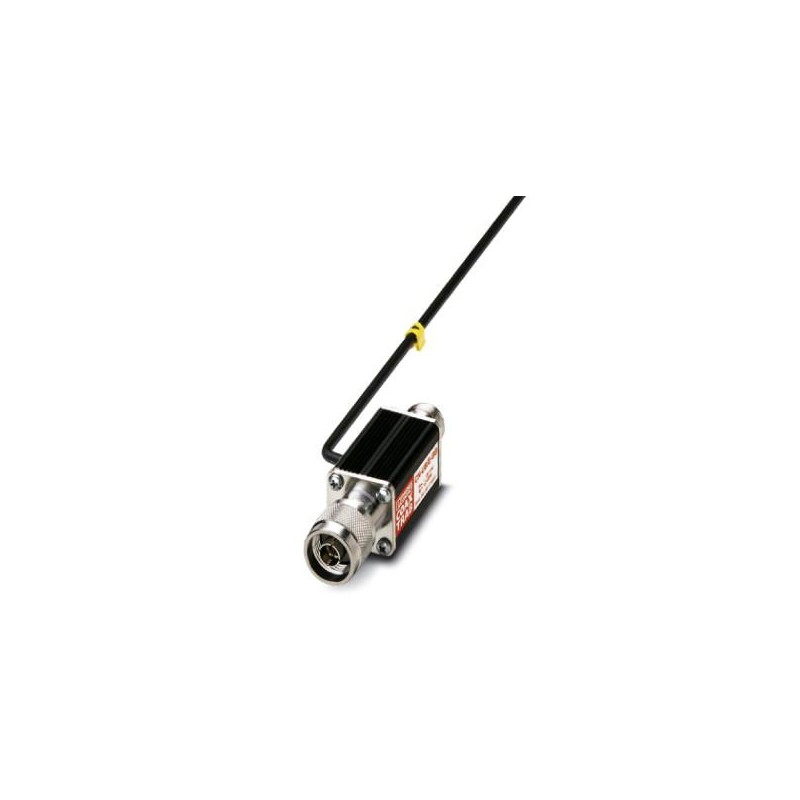

PHOENIX_CONTACT CN-UB/E-BB 2817686 - Image 1

Les images sont à titre illustratif. Svp, révisez la fiche technique.

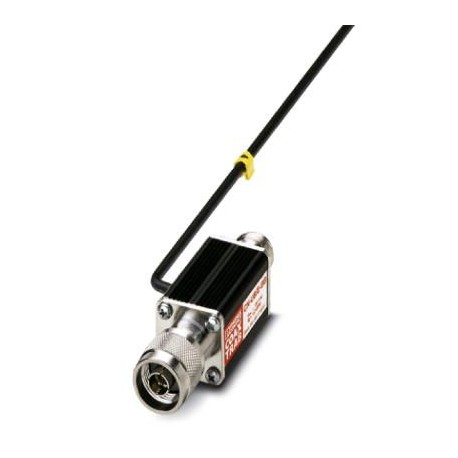

CN-UB/E-BB 2817686 PHOENIX CONTACT Dispositif de protection antisurtension

Référence: CN-UB/E-BB

Code: 2817686

Fabricant: PHOENIX_CONTACT

Description:

Dispositif de protection antisurtension
Adaptateur avec protection contre les surtensions pour interfaces de signaux coaxiaux avec affichage sans potentiel de terre. Connexion : connecteur N femelle

Catégories:

  • PHOENIX_CONTACT > Trabtech (TT)

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT

  • En savoir plus
  • PDF
  • Commentaires
Garantie, réparation et dévolution.

* Cet article est peut-être obsolète. Si vous êtes intéressé, demandez-nous un devis et nous vous dirons s'il y a des unités disponibles. S'il n'y en a plus, un de nos techniciens recherchera une alternative livrable présentant des caractéristiques similaires.

Demandez un devis et nous vérifierons la disponibilité des unités. Si aucune unité n'est disponible, l'un de nos techniciens recherchera une solution alternative.

EN SAVOIR PLUS

Données commerciales

Code de commande2817686
Unité de conditionnement1 pcs
Page cataloguePage 177 (C-4-2017)
GTIN4017918148584
Poids par pièce (hors emballage)0,117 KGM
Numéro du tarif douanier85363010
Pays d'origineDE (Allemagne)

Dimensions

Hauteur83 mm
Largeur25,4 mm
Profondeur25,4 mm

Conditions d'environnement

Température ambiante (fonctionnement)-40 °C ... 80 °C
Indice de protectionIP20
IP20

Généralités

Matériau du boîtierAluminium
Colorisnoir
Normes pour les lignes de fuite et distances dans l'airDIN VDE 0110-1
CEI 60664-1
Catégorie de surtensionII
Degré de pollution2
Type de montageAdaptateurs spécifiques à la configuration de raccordement
TypeAdaptateur
Sens de l'actionLine-Shield/Earth Ground

Circuit de protection

Classe d'essai CEIC2
C3
D1
Classe de protection VDEC2
C3
D1
Tension permanente maximale UC180 V DC
130 V AC
Tension permanente maximale UC(brins-terre)180 V DC
130 V AC
Courant de référence5 A (25 °C)
Courant utile de service ICpour UC≤ 1 µA
Courant résidual IPE≤ 2 µA
Courant nominal de décharge In(8/20)µs (fil-terre)5 kA
Courant nominal de décharge In(8/20)µs (fil-blindage)5 kA
Courant nominal de décharge In(8/20) µs (blindage-terre)5 kA
Courant de décharge global Itotal(8/20) µs10 kA
Courant d'impulsion nominal Ian (10/1000)µs (fil-terre)100 A
Limitation tension de sortie pour 1 kV/µs (fil-terre) spike≤ 470 V
Limitation tension de sortie pour 1 kV/µs (fil-blindage) spike≤ 590 V
Limitation tension de sortie pour 1 kV/µs (blindage-terre) spike≤ 470 V
Limitation tension de sortie pour 1 kV/µs (fil-terre) statique≤ 470 V
≤ 33 V
Limitation tension de sortie pour 1 kV/µs (blindage-terre) statique≤ 33 V
Tension résiduelle pour In(fil-terre)≤ 160 V (ligne 1,5 m)
Tension résiduelle pour In (fil-blindage)≤ 55 V
Tension résiduelle pour In (blindage-terre)≤ 160 V (ligne 1,5 m)
Niveau de protection Up(fil-terre)≤ 500 V (C2 - 10 kV / 5 kA)
Niveau de protection Up(fil-blindage)≤ 700 V (C2 - 10 kV / 5 kA)
Niveau de protection Up(blindage-terre)≤ 500 V (C2 - 10 kV / 5 kA)
Temps d'amorçage tA (fil-terre)≤ 100 ns
Temps d'amorçage tA (fil-blindage)≤ 100 ns
Temps d'amorçage tA (blindage-terre)≤ 100 ns
Perte d'insertion aE, asym.0,1 dB (≤ 100 MHz)
Fréquence limite fg (3 dB), asym. (Blindage) dans le système 50 Ohmtyp. 1 GHz
Taux d'ondes stationnaires VSWR dans le système 50 Ω≤ 1,2 (200 MHz)
Puissance RF autorisée Pmaxpour VSWR=xx (système à 50 Ohm)300 W (pour VSWR = 1,1 dans le système 50 Ω)
80 W (VSWR = ∞)
Capacité asymétrique (blindage)7 pF (typique)
Message protection antisurtension défectueuseaucun
Résistance aux courants de choc (fil-terre)C2 - 10 kV/5 kA
D1 - 2,5 kA
Résistance aux courants de choc (blindage-terre)C2 - 10 kV / 5 kA
D1 - 2,5 kA

Caractéristiques de raccordement

Type de raccordementConnecteur N 50 Ω
Type de raccordement INConnecteur femelle N
Type de raccordement OUTConnecteur femelle N

Connexion de l'équipotentialité

Type de raccordementCordon PVC

Normes et spécifications

Normes/PrescriptionsCEI 61643-21
Normes/prescriptionsCEI 61643-21 2002
