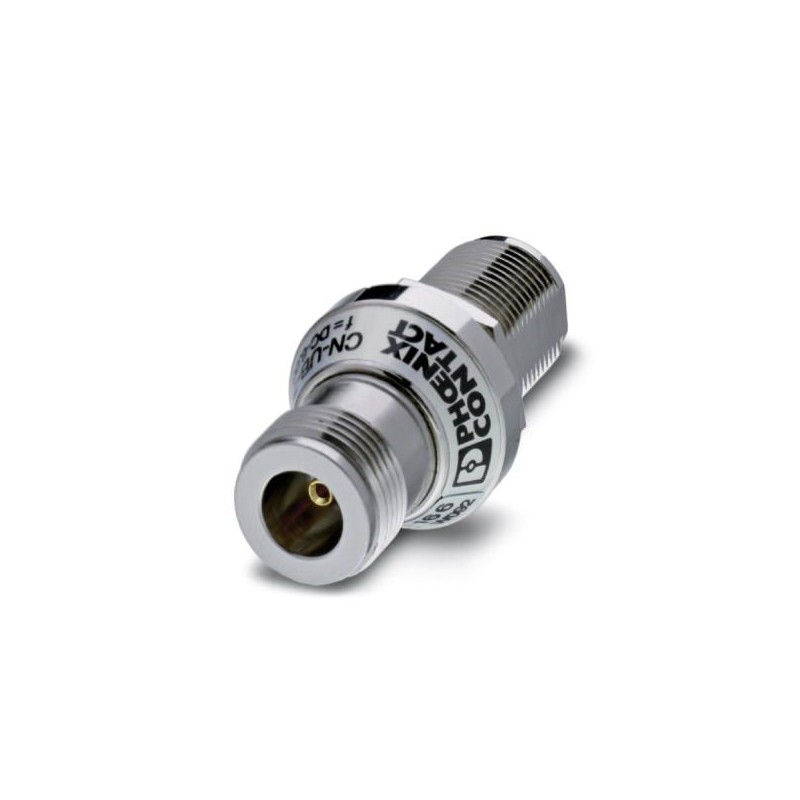

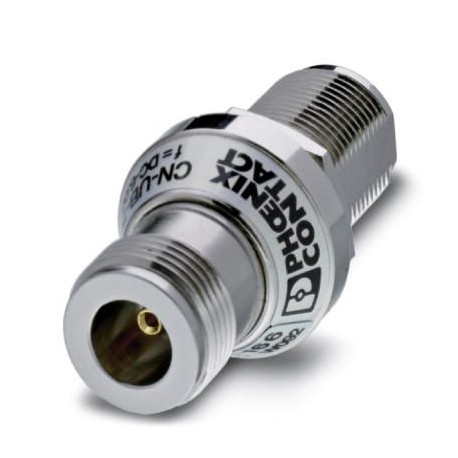

CN-UB-70DC-6-BB 2803166 PHOENIX CONTACT Dispositif de protection antisurtension
CN-UB-70DC-6-BB
2803166
PHOENIX_CONTACT
Dispositif de protection antisurtension
Trabtech (TT)
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
En savoir plus
▲Données commerciales
| Code de commande | 2803166 |
|---|---|
| Unité de conditionnement | 1 pcs |
| Page catalogue | Page 176 (C-4-2017) |
| GTIN | 4046356293211 |
| Poids par pièce (hors emballage) | 0,075 KGM |
| Numéro du tarif douanier | 85363010 |
| Pays d'origine | US (Etats-Unis) |
Conditions d'environnement
| Température ambiante (fonctionnement) | -40 °C ... 90 °C |
|---|---|
| Indice de protection | IP68 |
Généralités
| Matériau du boîtier | Laiton (CuZn) |
|---|---|
| Coloris | nickel |
| Normes pour les lignes de fuite et distances dans l'air | DIN VDE 0110-1 |
| CEI 60664-1 | |
| Type de montage | Adaptateurs spécifiques à la configuration de raccordement |
| Type | Adaptateur |
| Sens de l'action | Line-Shield/Earth Ground |
Autres descriptions
| Remarque | Afin de remplir les conditions de suppression des tensions CC, il convient de respecter la consigne suivante : « le parasurtenseur est à utiliser avec un émetteur qu'il est nécessaire de désactiver en cas de court-circuit. » |
|---|
Circuit de protection
| Classe d'essai CEI | C2 |
|---|---|
| C3 | |
| D1 | |
| Classe de protection VDE | C2 |
| C3 | |
| D1 | |
| Tension permanente maximale UC | 70 V DC |
| 50 V AC | |
| Tension permanente maximale UC(brins-terre) | 70 V DC |
| 50 V AC | |
| Courant de référence | 10 A |
| Courant utile de service ICpour UC | ≤ 1 µA |
| Courant nom. de décharge In(8/20)µs | 5 kA |
| Courant nominal de décharge In(8/20)µs (fil-terre) | 5 kA |
| Courant nominal de décharge In(8/20)µs (fil-blindage) | 5 kA |
| Courant de décharge global Itotal(8/20) µs | 5 kA |
| Courant de décharge Imax(8/20) µs maximal (fil-terre) | 10 kA |
| Courant de décharge Imax(8/20) µs maximal (fil-blindage) | 10 kA |
| Courant d'impulsion nominal Ian (10/1000)µs (fil-blindage) | 100 A |
| Courant d'essai (10/350) µs, valeur de crête limp | 1 kA |
| Limitation tension de sortie pour 1 kV/µs (fil-terre) spike | ≤ 650 V |
| Limitation tension de sortie pour 1 kV/µs (fil-blindage) spike | ≤ 650 V |
| Limitation tension de sortie pour 1 kV/µs (fil-terre) statique | ≤ 650 V |
| Limitation tension de sortie pour 1 kV/µs (fil-blindage) statique | ≤ 650 V |
| Niveau de protection Up(fil-terre) | ≤ 800 V (C2 - 4 kV / 2 kA) |
| ≤ 1 kV (C2 - 10 kV / 5 kA) | |
| Niveau de protection Up(fil-blindage) | ≤ 800 V (C2 - 4 kV / 2 kA) |
| ≤ 1 kV (C2 - 10 kV / 5 kA) | |
| Temps d'amorçage tA (fil-terre) | ≤ 100 ns |
| Temps d'amorçage tA (fil-blindage) | ≤ 100 ns |
| Perte d'insertion aE, asym. | 0,1 dB (≤ 6 GHz) |
| Fréquence limite fg (3 dB), asym. (Blindage) dans le système 50 Ohm | > 6 GHz |
| Plage de fréquence | 0 Hz ... 6 GHz |
| Taux d'ondes stationnaires VSWR dans le système 50 Ω | typ. 1,15 (≤ 6 GHz) |
| Puissance RF autorisée Pmaxpour VSWR=xx (système à 50 Ohm) | 30 W (VSWR = 1,15) |
| Capacité (fil-terre) | typ. 1,5 pF |
| Capacité asymétrique (blindage) | typ. 1,5 pF |
| Message protection antisurtension défectueuse | aucun |
| Résistance aux courants de choc (fil-terre) | C2 - 10 kV/5 kA |
| C3 - 100 A | |
| D1 - 1 kA | |
| Résistance aux courants de choc (fil-blindage) | C2 - 10 kV/5 kA |
| C3 - 100 A | |
| D1 - 1 kA | |
| Résistance au courant alternatif (fil-blindage) | 5 A - 1 s |
Caractéristiques de raccordement
| Type de raccordement | Connecteur N 50 Ω |
|---|---|
| Type de raccordement IN | Connecteur femelle N |
| Type de raccordement OUT | Connecteur femelle N |
Classifications
eCl@ss 4.027140201eCl@ss 4.127130801eCl@ss 5.027130801eCl@ss 5.127130800eCl@ss 6.027130800eCl@ss 7.027130807eCl@ss 8.027130807eCl@ss 9.027130807
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX ALIMENTATIONS FR.pdf | 26 Mbytes |
|
| PHOENIX CONTACT-2803166-CN-UB-70DC-6-BB | 108 Kbytes |
|
