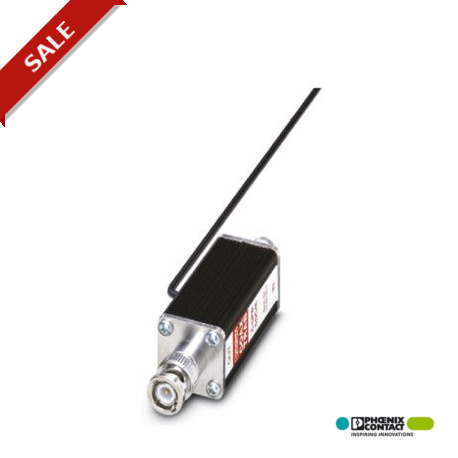

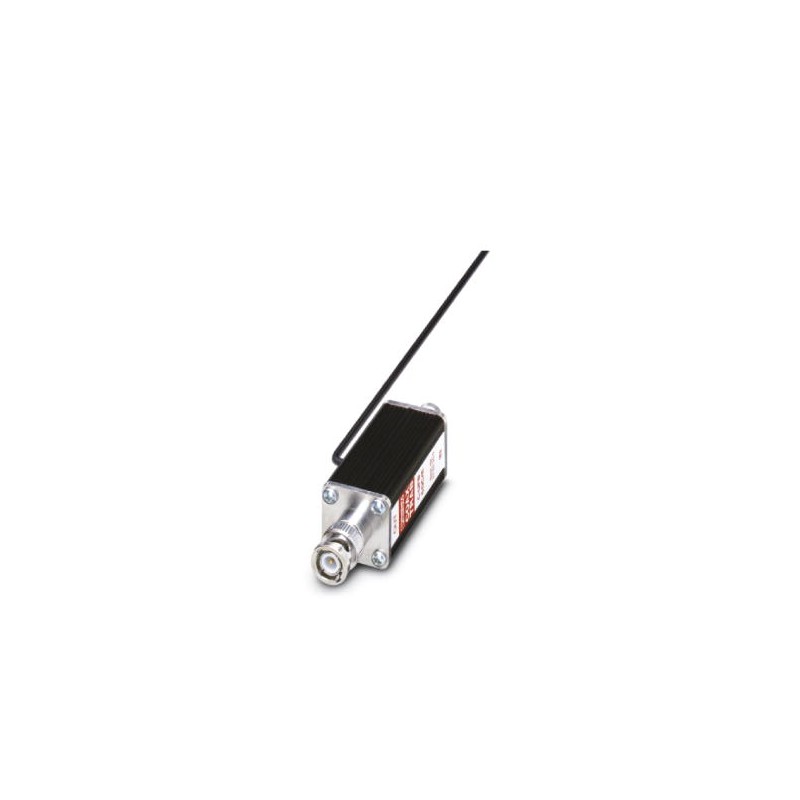

C-UFB-5DC/E 2782300 PHOENIX CONTACT Adaptateur avec protections primaire et fine, pour interfaces coaxiales ..
C-UFB-5DC/E
2782300
PHOENIX_CONTACT
10
Adaptateur avec protections primaire et fine, pour interfaces coaxiales de signaux avec blindage sans potentiel de terre, tension de signal 5 V, connexion : Connecteur femelle-mâle BNC
Adaptateur avec protection contre les surtensions grossières et fines, pour interfaces de signaux coaxiaux avec affichage sans potentiel de terre, tension de signal de 5 V, raccordement : BNC femelle-mâle
Trabtech (TT)
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲Dimensions
| Hauteur | 93 mm |
|---|---|
| Largeur | 25,4 mm |
| Longueur | 25,4 mm |
Conditions d'environnement
| Température ambiante (fonctionnement) | -40 °C ... 80 °C |
|---|---|
| Indice de protection | IP20 |
Généralités
| Matériau du boîtier | Aluminium |
|---|---|
| Coloris | noir |
| Normes pour les lignes de fuite et distances dans l'air | VDE 0110-1 |
| IEC 60664-1 | |
| Type de montage | Adaptateurs spécifiques à la configuration de raccordement |
| Type | Adaptateur |
| Sens de l'action | Line-Shield/Earth Ground |
Circuit de protection
| Classe d'essai CEI | C2 |
|---|---|
| C3 | |
| D1 | |
| Tension permanente maximale UC | 5 V DC |
| Tension permanente maximale UC(brins-terre) | 5 V DC |
| 5 V DC | |
| Intensité nominale IN | 185 mA (25 °C) |
| Courant utile de service ICpour UC | ≤ 300 µA |
| Courant résidual IPE | ≤ 2 µA |
| Courant nominal de décharge In(8/20)µs (fil-terre) | 10 kA |
| Courant nominal de décharge In(8/20)µs (fil-blindage) | 10 kA |
| Courant de choc cumulé (8/20)µs | 20 kA |
| Limitation tension de sortie pour 1 kV/µs (fil-terre) spike | ≤ 500 V |
| Limitation tension de sortie pour 1 kV/µs (fil-blindage) spike | ≤ 35 V |
| Limitation tension de sortie pour 1 kV/µs (fil-blindage) statique | ≤ 15 V |
| Tension résiduelle pour In (fil-blindage) | ≤ 10 V |
| Niveau de protection Up(fil-terre) | ≤ 500 V (C1 - 1 kV / 500 A) |
| ≤ 500 V (C3 - 10 A) | |
| Niveau de protection Up(fil-blindage) | ≤ 55 V (C1 - 1 kV / 500 A) |
| ≤ 25 V (C3 - 10 A) | |
| Temps d'amorçage tA (fil-terre) | ≤ 100 ns |
| Temps d'amorçage tA (fil-GND) | ≤ 500 ns |
| Perte d'insertion aE, asym. | typ. 2 dB (≤ 20 MHz) |
| Fréquence limite fg (3 dB), asym. (Blindage) dans le système 50 Ohm | typ. 90 MHz |
| Résistance aux courants de choc (fil-terre) | C2 - 10 kV/5 kA |
| D1 - 2,5 kA |
Caractéristiques de raccordement
| Mode de raccordement | BNC 50 Ω |
|---|---|
| Type de raccordement IN | Connecteur femelle BNC |
| Type de raccordement OUT | Connecteur mâle BNC |
Connexion de l'équipotentialité
| Mode de raccordement | Cordon PVC |
|---|
Normes et spécifications
| Normes/Prescriptions | CEI 61643-21 |
|---|
