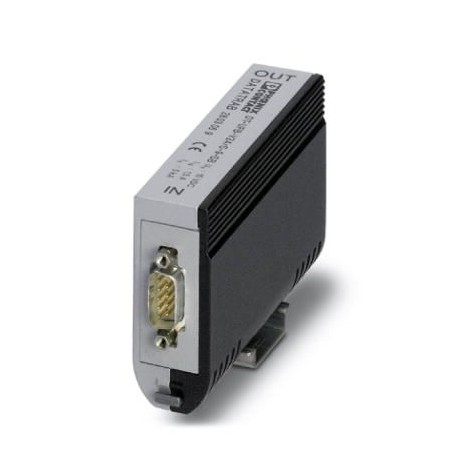

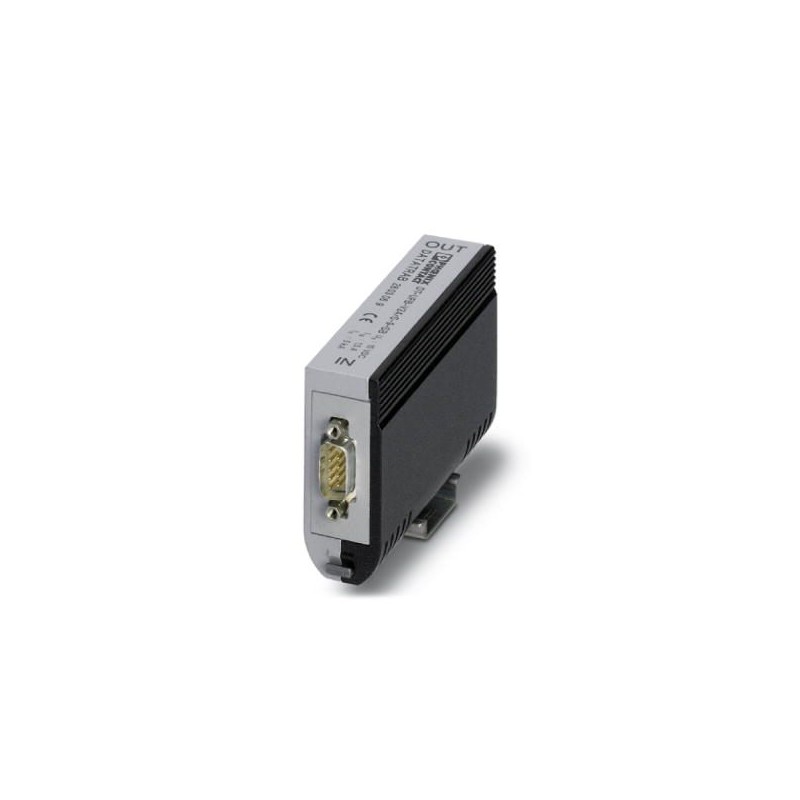

DT-UFB-V24/S-9-SB 2803069 PHOENIX CONTACT Dispositif de protection antisurtension
DT-UFB-V24/S-9-SB
2803069
PHOENIX_CONTACT
Dispositif de protection antisurtension
Adaptateur avec protection contre les surtensions pour l’interface V.24. Raccordement : Mâle-femelle D-SUB-9, pour montage en ligne
Protection par mise à la terre, contre la foudre et contre les surtensions > Parafoudre pour équipement informatique / mesure, commande et régulation
Trabtech (TT)
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲Données commerciales
| Code de commande | 2803069 |
|---|---|
| Unité de conditionnement | 1 pcs |
| Page catalogue | Page 144 (C-4-2017) |
| GTIN | 4046356312974 |
| Poids par pièce (hors emballage) | 0,301 KGM |
| Numéro du tarif douanier | 85363010 |
| Pays d'origine | DE (Allemagne) |
Conditions d'environnement
| Température ambiante (fonctionnement) | -40 °C ... 85 °C |
|---|---|
| Indice de protection | IP20 |
Généralités
| Matériau du boîtier | Zinc coulé sous pression |
|---|---|
| Coloris | argent/noir |
| Normes pour les lignes de fuite et distances dans l'air | CEI 60664-1 |
| VDE 0110-1 | |
| Type de montage | Adaptateurs spécifiques au raccordement et profilé de 35 mm |
| Type | Adaptateur pour montage sur profilé |
| Nombre de pôles | 9 |
| Sens de l'action | Line-Line & Line-Signal Ground/Shield & Signal Ground/Shield-Earth Ground |
Circuit de protection
| Classe d'essai CEI | B2 |
|---|---|
| C1 | |
| C2 | |
| C3 | |
| Classe de protection VDE | B2 |
| C1 | |
| C2 | |
| C3 | |
| Tension permanente maximale UC | 15 V DC |
| 10 V AC | |
| Courant de référence | ≤ 1 A (25 °C) |
| Courant utile de service ICpour UC | ≤ 5 µA (par fil) |
| Courant résidual IPE | ≤ 1 µA |
| Courant nominal de décharge In(8/20) µs (fil-fil) | ≤ 250 A |
| Courant nominal de décharge In(8/20)µs (fil-terre) | ≤ 250 A |
| Courant nominal de décharge In(8/20) µs (fil-masse du signal) | ≤ 250 A |
| Courant nominal de décharge In(8/20) µs (masse du signal-terre) | ≤ 5 kA |
| Courant de décharge global Itotal(8/20) µs | 5 kA |
| Courant d'impulsion nominal Ian (10/1000)µs (fil-fil) | 50 A |
| Courant d'impulsion nominal Ian (10/1000)µs (fil-terre) | 50 A |
| Courant d'impulsion nominal Ian (10/1000 )µs (fil-masse du signal) | 50 A |
| Courant d'impulsion nominal Ian (10/700)µs (fil-fil) | 50 A |
| Courant d'impulsion nominal Ian (10/700)µs (fil-terre) | 50 A |
| Courant d'impulsion nominal Ian (10/700 )µs (fil-masse du signal) | 50 A |
| Limitation tension de sortie pour 1 kV/µs (fil-fil) statique | ≤ 50 V |
| Limitation de la tension de sortie pour 1 kV/µs (fil-masse du signal) statique | ≤ 30 V |
| Tension résiduelle pour In(fil-fil) | ≤ 55 V |
| Tension résiduelle avec In (fil-masse du signal) | ≤ 30 V |
| Niveau de protection Up(fil-fil) | ≤ 55 V (C1 - 250 A) |
| ≤ 55 V (B2 - 25 A) | |
| Niveau de protection Up(fil-terre) | ≤ 450 V (C1 - 250 A) |
| ≤ 400 V (B2 - 25 A) | |
| Niveau de protection en tension Upstatique (fil-masse du signal) | ≤ 30 V (C1 - 250 A) |
| ≤ 30 V (B2 - 25 A) | |
| Temps d'amorçage tA(fil-fil) | ≤ 1 ns |
| Temps de réponse tA (fil-signal de masse) | ≤ 1 ns |
| Temps d'amorçage tA (fil-terre) | ≤ 100 ns |
| Temps d'amorçage tA (blindage-terre) | ≤ 100 ns |
| Perte d'insertion aE, sym. | typ. 0,3 dB (≤ 700 kHz / 100 Ω) |
| typ. 0,3 dB (≤ 700 kHz / 150 Ω) | |
| Perte d'insertion aE, asym. | typ. 0,3 dB (≤ 400 kHz / 100 Ω) |
| typ. 0,3 dB (≤ 400 kHz/150 Ω) | |
| Fréquence limite fg (3 dB), sym., dans le système 100 Ohm | typ. 2,5 MHz |
| Fréquence limite fg (3 dB), sym., dans le système 150 Ohm | typ. 2,5 MHz |
| Fréquence limite fg (3 dB), asym. (GND) dans le système 100 Ohm | typ. 1,3 MHz |
| Fréquence limite fg (3 dB), asym. (GND) dans le système 150 Ohm | typ. 1,3 MHz |
| Capacité (fil-fil) | typ. 1 nF (f=1 MHz / VR= 0 V) |
| Capacité (fil-masse du signal) | typ. 2 nF (f=1 MHz / VR= 0 V) |
| Message protection antisurtension défectueuse | aucun |
| Résistance aux courants de choc (fil-fil) | B2 - 1 kV / 25 A |
| C1 - 500 V / 250 A | |
| Résistance aux courants de choc (fil-masse du signal) | B2 - 1 kV/25 A |
| C1 - 500 V/250 A | |
| Résistance aux courants de choc (masse du signal-terre) | B2 - 4 kV / 100 A |
| C1 - 100 V / 500 A | |
| C2 - 10 kV/5 kA | |
| Résistance au courant alternatif (masse du signal-terre) | 5 A - 1 s |
Caractéristiques de raccordement
| Type de raccordement | D-SUB-9 |
|---|---|
| Type de raccordement IN | connecteur D-SUB 9 broches |
| Type de raccordement OUT | Connecteur femelle D-SUB 9 |
Normes et spécifications
| Normes/Prescriptions | CEI 61643-21 |
|---|---|
| Normes/prescriptions | DIN EN 61643-21 2002 |
| CEI 61643-21 2000 |
Environmental Product Compliance
| China RoHS | Période d'utilisation conforme (EFUP) : 50 ans |
|---|---|
| La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses. |
Classifications
