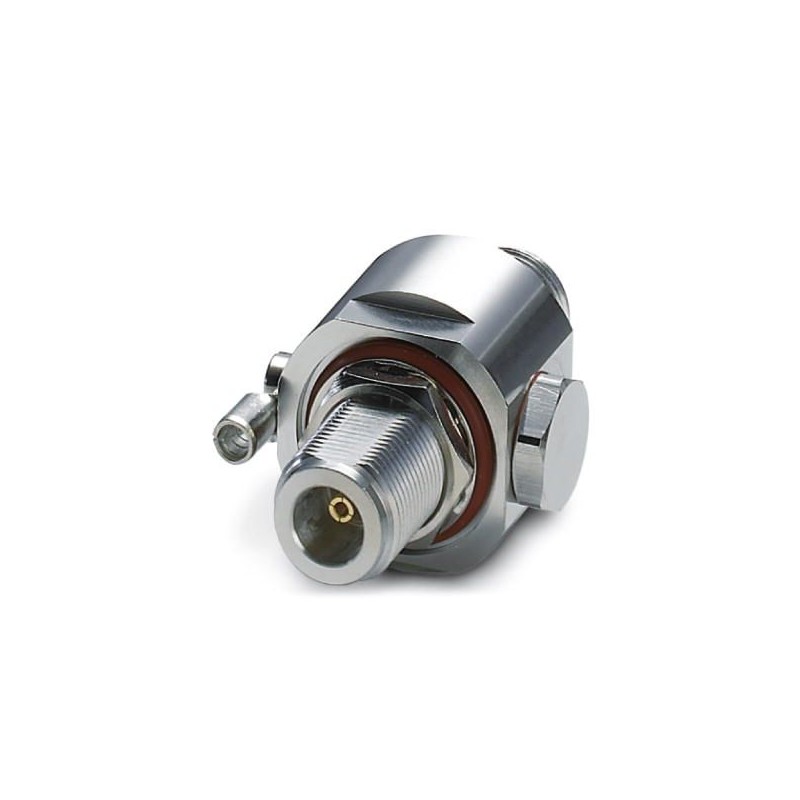

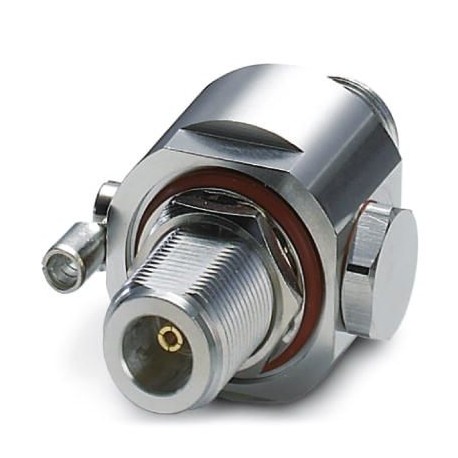

CN-UB-280DC-3-BB
2801050
PHOENIX_CONTACT
1
Dispositif de protection antisurtension
Trabtech (TT)
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Merci de vous intéresser à nos produits, nous espérons que le délai indiqué soit de votre convenance.
Pendant le traitement de la commande, vous pouvez sélectionner le type d'envoi qui vous convient. Aérien Express 24Hrs, Terrestres Standard 48/72Hres, etc.
Code de commande | 2801050 |
---|---|
Unité de conditionnement | 1 pcs |
Page catalogue | Page 176 (C-4-2017) |
GTIN | 4046356675727 |
Poids par pièce (hors emballage) | 0,145 KGM |
Numéro du tarif douanier | 85363010 |
Pays d'origine | CN (Chine) |
Température ambiante (fonctionnement) | -40 °C ... 80 °C |
---|---|
Altitude | 2000 m |
Indice de protection | IP55 |
IP55 |
Matériau du boîtier | HPb59-1 |
---|---|
Coloris | nickel |
Normes pour les lignes de fuite et distances dans l'air | CEI 60664-1 |
Type de montage | Adaptateurs spécifiques à la configuration de raccordement |
Type | Adaptateur |
Nombre de pôles | 1 |
Sens de l'action | Line-Shield/Earth Ground |
Classe d'essai CEI | C2 |
---|---|
C3 | |
D1 | |
Tension permanente maximale UC | 280 V DC |
Tension permanente maximale UC(brins-terre) | 280 V DC |
Courant de référence | 5 A (25 °C) |
Courant utile de service ICpour UC | ≤ 1 µA |
Courant nom. de décharge In(8/20)µs | 20 kA |
Courant nominal de décharge In(8/20)µs (fil-terre) | 20 kA |
Courant nominal de décharge In(8/20)µs (fil-blindage) | 20 kA |
Courant de choc cumulé (10/350) µs | 2,5 kA |
Courant de décharge global Itotal(8/20) µs | 20 kA |
Courant de décharge Imax(8/20) µs maximal | 20 kA |
Courant de décharge Imax(8/20) µs maximal (fil-terre) | 20 kA |
Courant de décharge Imax(8/20) µs maximal (fil-blindage) | 20 kA |
Courant d'impulsion nominal Ian (10/1000)µs (fil-blindage) | 100 A |
Courant d'essai (10/350) µs, valeur de crête limp | 2,5 kA |
Limitation tension de sortie pour 1 kV/µs (fil-terre) spike | ≤ 900 V |
Limitation tension de sortie pour 1 kV/µs (fil-blindage) spike | ≤ 900 V |
Niveau de protection Up(fil-terre) | ≤ 1,1 kV (C2 - 10 kV / 5 kA) |
≤ 900 V (C1 - 1 kV / 500 A) | |
Niveau de protection Up(fil-blindage) | ≤ 900 V (C1 - 1 kV / 500 A) |
≤ 1,1 kV (C2 - 10 kV / 5 kA) | |
Temps d'amorçage tA (fil-terre) | ≤ 100 ns |
Temps d'amorçage tA (fil-blindage) | ≤ 100 ns |
Perte d'insertion aE, asym. | typ. 0,1 dB (≤ 3 GHz) |
Fréquence limite fg (3 dB), asym. (Blindage) dans le système 50 Ohm | > 3 GHz |
Plage de fréquence | 0 Hz ... 3 GHz |
Taux d'ondes stationnaires VSWR dans le système 50 Ω | typ. 1,15 (≤ 3 GHz) |
max. 1,2 | |
Puissance RF autorisée Pmaxpour VSWR=xx (système à 50 Ohm) | 700 W (VSWR = 1,1) |
200 W (VSWR = ∞) | |
Capacité (fil-terre) | typ. 1,5 pF |
Capacité asymétrique (blindage) | typ. 1,5 pF |
Message protection antisurtension défectueuse | aucun |
Résistance aux courants de choc (fil-terre) | C2 - 10 kV/5 kA |
C3 - 100 A | |
D1 - 2,5 kA |
Type de raccordement | Connecteur N 50 Ω |
---|---|
Type de raccordement IN | Connecteur femelle N |
Type de raccordement OUT | Connecteur femelle N |
Titre: | Taille: | Type: |
---|---|---|
PDF CATALOGUE PHOENIX ALIMENTATIONS FR.pdf | 26 Mbytes | |
PHOENIX CONTACT-2801050-CN-UB-280DC-3-BB | 218 Kbytes |
