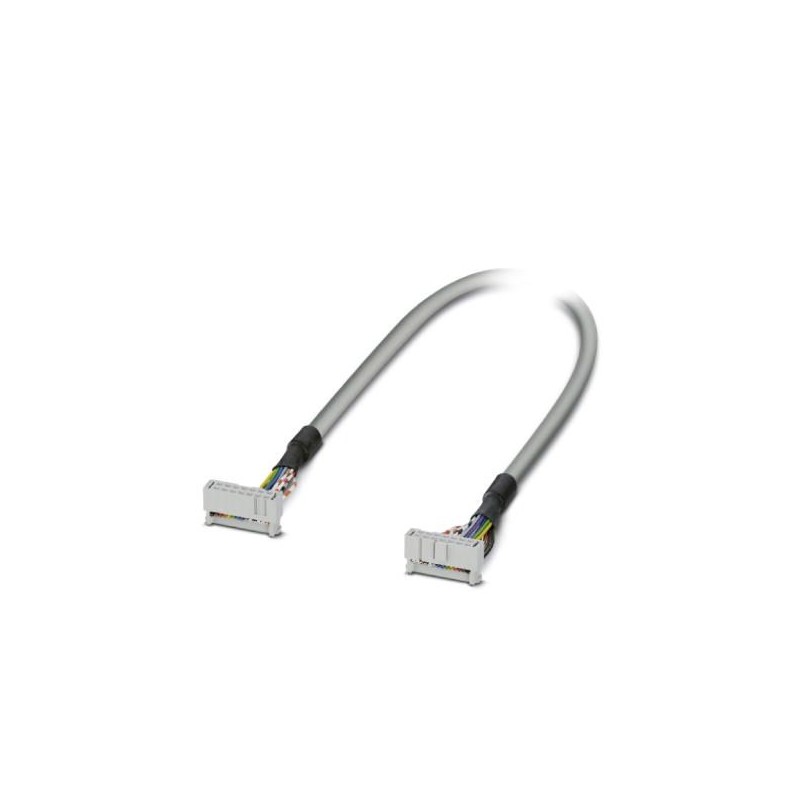

PHOENIX_CONTACT FLK 14/EZ-DR/HF/ 100/KONFEK 2305965 - Image 1

Les images sont à titre illustratif. Svp, révisez la fiche technique.

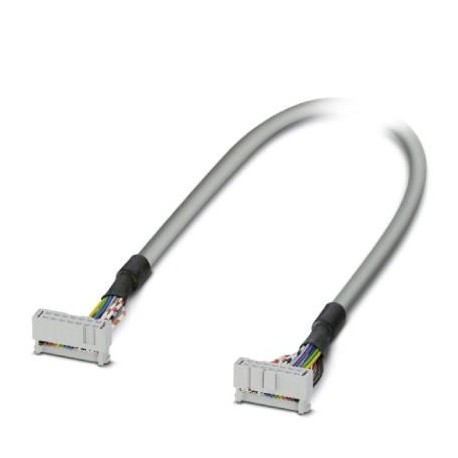

FLK 14/EZ-DR/HF/ 100/KONFEK 2305965 PHOENIX CONTACT Câble

Référence: FLK 14/EZ-DR/HF/ 100/KONFEK

Code: 2305965

Fabricant: PHOENIX_CONTACT

Article à la demande, sans remboursement.

Description:

Câble
Câble rond sans halogène ; Raccordement 1 : Raccordement femelle IDC/FLK (1x 14 pôles) ; Raccord 2 : Raccord IDC/FLK femelle (1x 14 pôles) ; Longueur du câble : 1 m

Catégories:

  • Commande industrielle API > Câble de liaison
  • PHOENIX_CONTACT > Interface

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT

  • En savoir plus
  • ETIM
  • PDF
  • Commentaires
Garantie, réparation et dévolution.

Prix unitaire: 32,07 €

Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant).

Calculer le prix par quantité

QuantitéPrix

Délai standard: 4-5 semaines.

  • Ces délais sont estimatifs et peuvent varier une fois la commande de l'article traitée.

DERNIÈRE CONSULTÉS

EN SAVOIR PLUS

Données commerciales

Code de commande2305965
Unité de conditionnement1 pcs
RemarqueFabrication à la commande (pas de reprise)
Page cataloguePage 587 (C-5-2017)
GTIN4046356091701
Poids par pièce (hors emballage)0,057 KGM
Numéro du tarif douanier85444290
Pays d'origineDE (Allemagne)

Généralités

Tension nominale UN< 50 V AC
60 V DC
Intensité max. admissible par circuit1 A
Résistance max. du conducteur0,16 Ω/m
Longueur du câble1 m
Fil, section0,14 mm²
Fil, section [AWG]26
Structure du conducteur : Nombre de brins :7
Fil, matériauCu étamé
Diamètre extérieur6,4 mm
Câble, confectionTechnique du BJ autodénudant, CEI 60352-4/DIN EN 60352-4
Blindagenon
Cycles d'enfichage> 50

Environnement

Température ambiante (fonctionnement)-20 °C ... 50 °C
Température ambiante (stockage/transport)-20 °C ... 70 °C
Résistance à la propagation des flammesCEI 60332-3
DIN VDE 0482 partie 266-2

Connecteur 1

Dénomination connexionNiveau terrain
Type de raccordementIDC/FLK connecteur femelle
Nombre de connexions1
Nombre de pôles14
Pas2,54 mm

Connecteur 2

Dénomination connexionNiveau des automates
Type de raccordementIDC/FLK connecteur femelle
Nombre de connexions1
Nombre de pôles14
Pas2,54 mm

Commande prise en charge

CommandeGE-FANUC 90-30
- carte d'E/S adaptéeIC693 ALG220
IC693 ALG221
IC693 ALG222
IC693 ALG223
IC693 ALG390
IC693 ALG391
IC693 ALG392
IC693 ALG442
IC693 MDL241
IC693 MDL634
IC693 MDL645
IC693 MDL646
IC693 MDL732
IC693 MDL733
IC693 MDL740
IC693 MDL741
IC693 MDL742
CommandeSIEMENS S7-300 / ET 200 M
- carte d'E/S adaptéeCPU 312C
CPU 313C-2DP
CPU 314C-2PtP
6ES7 321-1BH50-0AA0
6ES7 321-7BH01-0AB0
6ES7 321-1BH02-0AA0
6ES7 321-1BL00-0AA0
6ES7 322-1BH01-0AA0
6ES7 322-8BF00-0AB0
6ES7 322-1BL00-0AA0
6ES7 323-1BH01-0AA0
6ES7 323-1BL00-0AA0
6ES7 331-7KF02-0AB0
6ES7 331-7KB02-0AB0
6ES7 331-7NF00-0AB0
6ES7 331-7PF01-0AB0
6ES7 331-7PF11-0AB0
6ES7 332-5HD01-0AB0
6ES7 332-5HB01-0AB0
6ES7 332-7ND02-0AB0
6ES7 334-0CE01-0AA0
6ES7 334-0KE00-0AB0
6ES7 335-7HG01-0AB0
CPU 314C-2DP
6ES7 338-4BC01-0AB0
6ES7 350-1AH03-0AE0
6ES7 350-2AH01-0AE0
6ES7 351-1AH01-0AE0
6ES7 352-1AH02-0AE0
6ES7 353-1AH01-0AE0
6ES7 354-1AH01-0AE0
6ES7 355-0VH10-0AE0
6ES7 355-1VH10-0AE0
6ES7 357-4AH01-0AE0
6ES7 321-7BH01-0AB0
6ES7 331-7HF01-0AB0
6ES7 321-1BH10-0AA0
6ES7 322-1BH10-0AA0
CPU 313C
CPU 313C-2PtP
CommandeALLEN-BRADLEY ControlLogix
- carte d'E/S adaptée1756-IN16
1756-IA8D
1756-IA16
1756-IB16
1756-IC16
1756-OB16E
1756-IF6I
1756-IR6I
1756-IT6I
1756-OF4
1756-OF6CI
1756-OF8
1756-PLS
CommandeALLEN-BRADLEY SLC 500
- carte d'E/S adaptée1746 OB16
1746 OV16
1746 OG16
1746 IA16
1746 IB16
1746 ITB16
1746 IN16
1746 IV16
1746 ITV16
1746 IG16
CommandeHONEYWELL Experion PKS C200
- carte d'E/S adaptéeTC-IDX 081
TC-IDA 161
TC-IAH 061
TC-IXR 061
TC-IXL 061
TC-OAH 061
TC-OAV 061
TC-OAV 081
CommandeSchneider Electric Modicon TSX QUANTUM
- carte d'E/S adaptéeDDI 353
DDI 853
DAI 353
DAI 453
DDO 353

Code couleur

Connecteur 1 = connecteur 2 (en option) = couleur de filIDC/FLK14 (1) = IDC/FLK14 (1) = noir
IDC/FLK14 (2) = IDC/FLK14 (2) = marron
IDC/FLK14 (3) = IDC/FLK14 (3) = rouge
IDC/FLK14 (4) = IDC/FLK14 (4) = orange
IDC/FLK14 (5) = IDC/FLK14 (5) = jaune
IDC/FLK14 (6) = IDC/FLK14 (6) = vert
IDC/FLK14 (7) = IDC/FLK14 (7) = bleu
IDC/FLK14 (8) = IDC/FLK14 (8) = violet
IDC/FLK14 (9) = IDC/FLK14 (9) = gris
IDC/FLK14 (10) = IDC/FLK14 (10) = blanc
IDC/FLK14 (11) = IDC/FLK14 (11) = blanc-noir
IDC/FLK14 (12) = IDC/FLK14 (12) = blanc-marron
IDC/FLK14 (13) = IDC/FLK14 (13) = blanc-rouge
IDC/FLK14 (14) = IDC/FLK14 (14) = blanc-orange

Normes et spécifications

Résistance à la propagation des flammesCEI 60332-3
DIN VDE 0482 partie 266-2

Environmental Product Compliance

China RoHSPériode d'utilisation conforme (EFUP) : 50 ans
La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses.

Classifications

ETIM for 2305965 Commande industrielle API (EC000237)

Nom de la caractéristiqueFonction (EF000030)
Valeur de la caractéristiqueSPS-autres appareils
Nom de la caractéristiqueLongueur (EF001438)
Valeur de la caractéristique1 m
Nom de la caractéristiqueAdapté à une carte d'entrée PLC (EF008271)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueAdapté à une carte de sortie PLC (EF008272)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueAdapté aux signaux numériques (EF008273)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueAdapté aux signaux analogiques (EF008274)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueFinition raccordement électrique, côté champ (EF005525)
Valeur de la caractéristiqueAutre
Nom de la caractéristiqueFinition raccordement électrique, côté boîtier (EF005524)
Valeur de la caractéristiqueAutre
Nom de la caractéristiqueNombre de pôles (EF001391)
Valeur de la caractéristique14
