PHOENIX_CONTACTInterfaceCABLE-FLK50/0,14/HF/10,0M 2314244 PHOENIX CONTACT Câble

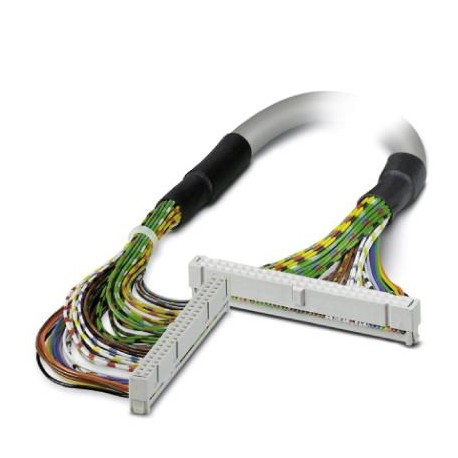

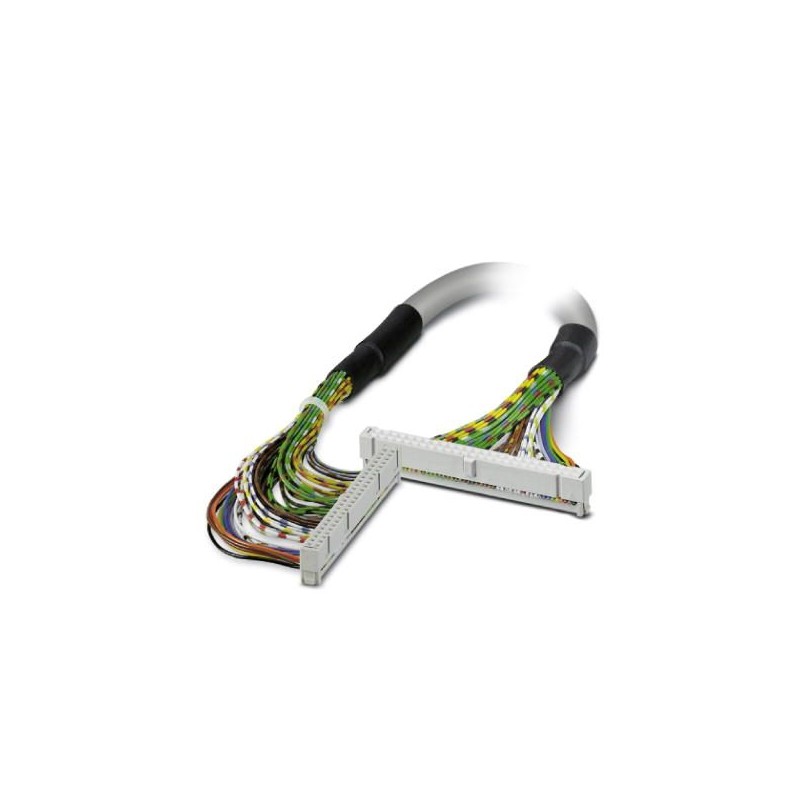

PHOENIX_CONTACT CABLE-FLK50/0,14/HF/10,0M 2314244 - Image 1

Les images sont à titre illustratif. Svp, révisez la fiche technique.

CABLE-FLK50/0,14/HF/10,0M 2314244 PHOENIX CONTACT Câble

Référence: CABLE-FLK50/0,14/HF/10,0M

Code: 2314244

Fabricant: PHOENIX_CONTACT

Article à la demande, sans remboursement.

Description:

Câble
Câble rond sans halogène ; Raccordement 1 : Raccord femelle IDC/FLK (1x 50 pôles) ; Raccordement 2 : Raccord femelle IDC/FLK (1x 50 pôles) ; Longueur du câble : 10 m

Catégories:

  • Commande industrielle API > Câble de liaison
  • PHOENIX_CONTACT > Interface

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT

  • En savoir plus
  • ETIM
  • PDF
  • Commentaires
Garantie, réparation et dévolution.

Prix unitaire: 169,55 €

Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant).

Calculer le prix par quantité

QuantitéPrix

Délai standard: 4-5 semaines.

  • Ces délais sont estimatifs et peuvent varier une fois la commande de l'article traitée.

DERNIÈRE CONSULTÉS

EN SAVOIR PLUS

Données commerciales

Code de commande2314244
Unité de conditionnement1 pcs
RemarqueFabrication à la commande (pas de reprise)
Page cataloguePage 587 (C-5-2017)
GTIN4046356099684
Poids par pièce (hors emballage)1,584 KGM
Numéro du tarif douanier85444290
Pays d'origineDE (Allemagne)

Généralités

Tension nominale UN< 50 V AC
60 V DC
Intensité max. admissible par circuit1 A
Résistance max. du conducteur0,16 Ω/m
Longueur du câble10 m
Fil, section0,14 mm²
Fil, section [AWG]26
Structure du conducteur : Nombre de brins :7
Fil, matériauCu étamé
Diamètre extérieur10,3 mm
Câble, confectionTechnique du BJ autodénudant, CEI 60352-4/DIN EN 60352-4
Blindagenon
Cycles d'enfichage> 50

Environnement

Température ambiante (fonctionnement)-20 °C ... 50 °C
Température ambiante (stockage/transport)-20 °C ... 70 °C
Résistance à la propagation des flammesCEI 60332-3
DIN VDE 0482 partie 266-2

Connecteur 1

Dénomination connexionNiveau terrain
Type de raccordementIDC/FLK connecteur femelle
Nombre de connexions1
Nombre de pôles50
Pas2,54 mm

Connecteur 2

Dénomination connexionNiveau des automates
Type de raccordementIDC/FLK connecteur femelle
Nombre de connexions1
Nombre de pôles50
Pas2,54 mm

Commande prise en charge

CommandeSIEMENS S7-300 / ET 200 M
- carte d'E/S adaptéeCPU 313C-2DP
CPU 314C-2PtP
6ES7 321-1BL00-0AA0
6ES7 322-1BL00-0AA0
6ES7 323-1BL00-0AA0
6ES7 331-7NF00-0AB0
6ES7 331-7PF01-0AB0
6ES7 331-7PF11-0AB0
6ES7 350-2AH01-0AE0
6ES7 357-4AH01-0AE0
CPU 314C-2DP
6ES7 332-5HF00-0AB0
6ES7 331-7NF10-0AB0
6ES7 331-1KF01-0AB0
CPU 313C
CPU 313C-2PtP
CommandeSIEMENS S7-400
- carte d'E/S adaptée6ES7 421-1BL01-0AA0
6ES7 421-7BH01-0AB0
6ES7 421-7DH00-0AA0
6ES7 422-1BL00-0AA0
6ES7 422-7BL00-0AB0
6ES7 431-0HH0-0AB0
6ES7 431-1KF00-0AB0
6ES7 431-1KF10-0AB0
6ES7 431-1KF20-0AB0
6ES7 431-7KF00-0AB0
6ES7 431-7KF10-0AB0
6ES7 431-7QH00-0AB0
6ES7 432-1HF00-0AB0
CommandeSchneider Electric Modicon TSX QUANTUM
- carte d'E/S adaptéeDDI 353
DDI 841
DDI 853
DAI 340
DAI 353
DAI 440
DAI 453
DDO 353
DDM 390
ACI 030
ACI 040
ATI 030
ARI 030
AVI 030
ACO 020
ACO 130
AVO 020
EHC 105
EHC 202
CommandeALLEN-BRADLEY ControlLogix
- carte d'E/S adaptée1756-IA16I
1756-IB16D
1756-IB16I
1756-IB32
1756-IH16I
1756-OB32
1756-IF8
1756-IF16
1756-HSC
1756-M02AE
CommandeALLEN-BRADLEY PLC 5
- carte d'E/S adaptée1771 IBN
1771 OBN
CommandeHONEYWELL Experion PKS C200
- carte d'E/S adaptéeTC-IDK 161
TC-IDX 161
TC-IDJ 161
TC-IDD 321
TC-ODD 321
TC-IAH 161
CommandeALLEN-BRADLEY SLC 500
- carte d'E/S adaptée1746 OA16
1746 OW16

Code couleur

Connecteur 1 = connecteur 2 (en option) = couleur de filIDC/FLK50 (1) = IDC/FLK50 (1) = noir
IDC/FLK50 (2) = IDC/FLK50 (2) = marron
IDC/FLK50 (3) = IDC/FLK50 (3) = rouge
IDC/FLK50 (4) = IDC/FLK50 (4) = orange
IDC/FLK50 (5) = IDC/FLK50 (5) = jaune
IDC/FLK50 (6) = IDC/FLK50 (6) = vert
IDC/FLK50 (7) = IDC/FLK50 (7) = bleu
IDC/FLK50 (8) = IDC/FLK50 (8) = violet
IDC/FLK50 (9) = IDC/FLK50 (9) = gris
IDC/FLK50 (10) = IDC/FLK50 (10) = blanc
IDC/FLK50 (11) = IDC/FLK50 (11) = blanc-noir
IDC/FLK50 (12) = IDC/FLK50 (12) = blanc-marron
IDC/FLK50 (13) = IDC/FLK50 (13) = blanc-rouge
IDC/FLK50 (14) = IDC/FLK50 (14) = blanc-orange
IDC/FLK50 (15) = IDC/FLK50 (15) = blanc-jaune
IDC/FLK50 (16) = IDC/FLK50 (16) = blanc-vert
IDC/FLK50 (17) = IDC/FLK50 (17) = blanc-bleu
IDC/FLK50 (18) = IDC/FLK50 (18) = blanc-violet
IDC/FLK50 (19) = IDC/FLK50 (19) = blanc-gris
IDC/FLK50 (20) = IDC/FLK50 (20) = marron-noir
IDC/FLK50 (21) = IDC/FLK50 (21) = marron-rouge
IDC/FLK50 (22) = IDC/FLK50 (22) = marron-orange
IDC/FLK50 (23) = IDC/FLK50 (23) = marron-jaune
IDC/FLK50 (24) = IDC/FLK50 (24) = marron-vert
IDC/FLK50 (25) = IDC/FLK50 (25) = marron-bleu
IDC/FLK50 (26) = IDC/FLK50 (26) = marron-violet
IDC/FLK50 (27) = IDC/FLK50 (27) = marron-gris
IDC/FLK50 (28) = IDC/FLK50 (28) = marron-blanc
IDC/FLK50 (29) = IDC/FLK50 (29) = vert-noir
IDC/FLK50 (30) = IDC/FLK50 (30) = vert-marron
IDC/FLK50 (31) = IDC/FLK50 (31) = vert-rouge
IDC/FLK50 (32) = IDC/FLK50 (32) = vert-orange
IDC/FLK50 (33) = IDC/FLK50 (33) = vert-bleu
IDC/FLK50 (34) = IDC/FLK50 (34) = vert-violet
IDC/FLK50 (35) = IDC/FLK50 (35) = vert-gris
IDC/FLK50 (36) = IDC/FLK50 (36) = vert-blanc
IDC/FLK50 (37) = IDC/FLK50 (37) = jaune-noir
IDC/FLK50 (38) = IDC/FLK50 (38) = jaune-marron
IDC/FLK50 (39) = IDC/FLK50 (39) = jaune-rouge
IDC/FLK50 (40) = IDC/FLK50 (40) = jaune-orange
IDC/FLK50 (41) = IDC/FLK50 (41) = jaune-bleu
IDC/FLK50 (42) = IDC/FLK50 (42) = jaune-violet
IDC/FLK50 (43) = IDC/FLK50 (43) = jaune-gris
IDC/FLK50 (44) = IDC/FLK50 (44) = jaune-blanc
IDC/FLK50 (45) = IDC/FLK50 (45) = gris-noir
IDC/FLK50 (46) = IDC/FLK50 (46) = gris-marron
IDC/FLK50 (47) = IDC/FLK50 (47) = gris-rouge
IDC/FLK50 (48) = IDC/FLK50 (48) = gris-orange
IDC/FLK50 (49) = IDC/FLK50 (49) = gris-jaune
IDC/FLK50 (50) = IDC/FLK50 (50) = gris-vert

Normes et spécifications

Résistance à la propagation des flammesCEI 60332-3
DIN VDE 0482 partie 266-2

Environmental Product Compliance

China RoHSPériode d'utilisation conforme (EFUP) : 50 ans
La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses.

Classifications

ETIM for 2314244 Commande industrielle API (EC000237)

Nom de la caractéristiqueFonction (EF000030)
Valeur de la caractéristiqueSPS-autres appareils
Nom de la caractéristiqueLongueur (EF001438)
Valeur de la caractéristique10 m
Nom de la caractéristiqueAdapté à une carte d'entrée PLC (EF008271)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueAdapté à une carte de sortie PLC (EF008272)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueAdapté aux signaux numériques (EF008273)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueAdapté aux signaux analogiques (EF008274)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueFinition raccordement électrique, côté champ (EF005525)
Valeur de la caractéristiqueAutre
Nom de la caractéristiqueFinition raccordement électrique, côté boîtier (EF005524)
Valeur de la caractéristiqueAutre
Nom de la caractéristiqueNombre de pôles (EF001391)
Valeur de la caractéristique50
