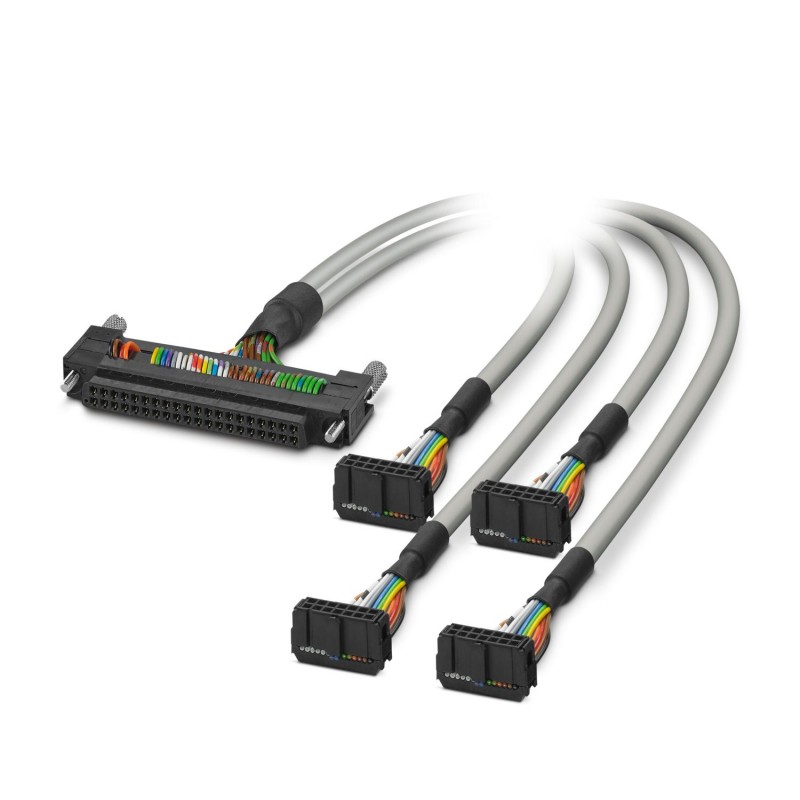

CABLE-FCN40/4X14/ 3,0M/S7-IN 2321282 PHOENIX CONTACT Câble
CABLE-FCN40/4X14/ 3,0M/S7-IN
2321282
PHOENIX_CONTACT
Câble
Câble rond prêt à l’emploi ; contrôle : Siemens S7-300 (6ES7 321-1BP00-0AA0, mode de lecture positive) ; connexion 1 : connecteur enfichable Fujitsu (1x 40 pôles) ; raccordement 2 : raccordement IDC/FLK femelle (4x 14 pôles) ; Longueur du câble : 3 m
Câble rond pré-équipé; automate: Siemens S7-300 (6ES7 321-1BP00-0AA0, mode puits); raccordement 1 : Connecteur Fujitsu (1x 40-pôles); raccordement 2 : IDC/FLK connecteur femelle (4x 14-pôles); longueur de câble: 3 m
Interface
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Les plus vendus
▲En savoir plus
▲| Type de produit | Câble préconfectionné |
| Conditions ambiantes | |
| Indice de protection | IP00 |
| Indice de protection (Emplacement de montage) | ≥ IP54 (Emplacement de montage) |
| Température ambiante (fonctionnement) | -40 °C ... 70 °C (Pose fixe) |
| -10 °C ... 70 °C (Pose souple) | |
| Température ambiante (stockage/transport) | -40 °C ... 80 °C |
| Altitude | ≤ 2000 m |
| Tension de service (AC) | ≤ 30 V AC |
| Tension de service (DC) | ≤ 60 V DC |
| Durée d'enclenchement | 100 % ED |
| Courant (par chemin, 50 °C) | ≤ 1 A (à l'état déroulé, voir déclassement) |
| Courant (par chemin, 70 °C) | ≤ 0,6 A (à l'état déroulé, voir déclassement) |
| Automate pris en charge SIEMENS S7-300 / ET 200 M | |
| Carte E/S adaptée | 6ES7321-1BP00-0AA0 |
| Longueur du câble | 3 m |
| 10X0.14 [PVC] | |
| Style UL AWM | 2464/1061 |
| Nombre de pôles | 10 |
| Blindé | non |
| Type | 10X0.14 [PVC] |
| Type de conducteur | Câble rond pré-équipé |
| Structure du conducteur ligne de signal | 7x 0,16 mm |
| AWG ligne de signaux | 26 |
| Section de câble | 10x 0,14 mm² |
| Diamètre de fil avec isolant | 1 mm ±0,03 mm |
| Diamètre extérieur du câble | 6,10 mm ±0,4 mm |
| Gaine extérieure, matériau | PVC semi-rigide |
| Gaine extérieure, coloris | gris |
| Matériau conducteur | Cordon Cu étamé |
| Résistance de la ligne | ≤ 145 Ω/km (20 °C) |
| Résistance d'isolement | ≥ 20 MΩ*km (20 °C) |
| Rayon de courbure minimal, pose fixe | 52 mm |
| Rayon de courbure minimal, pose souple | 98 mm |
| Capacité de charge dynamique (pliage) | Cycles de flexion max.: 5000 |
| Absence d'halogène | non |
| Résistance à la propagation des flammes | CEI 60332-1-2 (conduite) |
| VDE 0842, Partie 332-1-2 (conduite) | |
| CEI 60332-3-22 (conduite) | |
| UL VW-1 | |
| CSA FT-1 | |
| Résistance à l'huile | contre les projections occasionnelles (conduite) |
| Version de câble | Câble spécial pour quatre modules |
| Code couleur | |
| noir | Fujitsu40 (A1) = IDC/FLK14-1 (1) |
| marron | Fujitsu40 (A2) = IDC/FLK14-1 (2) |
| rouge | Fujitsu40 (A3) = IDC/FLK14-1 (3) |
| orange | Fujitsu40 (A4) = IDC/FLK14-1 (4) |
| jaune | Fujitsu40 (A5) = IDC/FLK14-1 (5) |
| vert | Fujitsu40 (A6) = IDC/FLK14-1 (6) |
| bleu | Fujitsu40 (A7) = IDC/FLK14-1 (7) |
| violet | Fujitsu40 (A8) = IDC/FLK14-1 (8) |
| gris | Fujitsu40 (A9) = IDC/FLK14-1 (10) |
| noir | Fujitsu40 (A10) = IDC/FLK14-2 (1) |
| marron | Fujitsu40 (A11) = IDC/FLK14-2 (2) |
| rouge | Fujitsu40 (A12) = IDC/FLK14-2 (3) |
| orange | Fujitsu40 (A13) = IDC/FLK14-2 (4) |
| jaune | Fujitsu40 (A14) = IDC/FLK14-2 (5) |
| vert | Fujitsu40 (A15) = IDC/FLK14-2 (6) |
| bleu | Fujitsu40 (A16) = IDC/FLK14-2 (7) |
| violet | Fujitsu40 (A17) = IDC/FLK14-2 (8) |
| gris | Fujitsu40 (A18) = IDC/FLK14-2 (10) |
| noir | Fujitsu40 (B1) = IDC/FLK14-3 (1) |
| marron | Fujitsu40 (B2) = IDC/FLK14-3 (2) |
| rouge | Fujitsu40 (B3) = IDC/FLK14-3 (3) |
| orange | Fujitsu40 (B4) = IDC/FLK14-3 (4) |
| jaune | Fujitsu40 (B5) = IDC/FLK14-3 (5) |
| vert | Fujitsu40 (B6) = IDC/FLK14-3 (6) |
| bleu | Fujitsu40 (B7) = IDC/FLK14-3 (7) |
| violet | Fujitsu40 (B8) = IDC/FLK14-3 (8) |
| gris | Fujitsu40 (B9) = IDC/FLK14-3 (10) |
| noir | Fujitsu40 (B10) = IDC/FLK14-4 (1) |
| marron | Fujitsu40 (B11) = IDC/FLK14-4 (2) |
| rouge | Fujitsu40 (B12) = IDC/FLK14-4 (3) |
| orange | Fujitsu40 (B13) = IDC/FLK14-4 (4) |
| jaune | Fujitsu40 (B14) = IDC/FLK14-4 (5) |
| vert | Fujitsu40 (B15) = IDC/FLK14-4 (6) |
| bleu | Fujitsu40 (B16) = IDC/FLK14-4 (7) |
| violet | Fujitsu40 (B17) = IDC/FLK14-4 (8) |
| gris | Fujitsu40 (B18) = IDC/FLK14-4 (10) |
| Raccordement 1 | |
| Type de raccordement | Connecteur Fujitsu |
| Type | FCN 367 |
| Nombre de connexions | 1 |
| Nombre de pôles | 40 |
| Cycles d'enfichage | > 50 |
| Pas | 2,54 mm |
| Raccordement 2 | |
| Connexion selon la norme | selon CEI 60603-13 |
| Type de raccordement | IDC/FLK connecteur femelle |
| Nombre de connexions | 4 |
| Nombre de pôles | 14 |
| Cycles d'enfichage | > 50 |
| Pas | 2,54 mm |
| Information pour le fonctionnement | Pour une utilisation conforme, il convient de respecter les prescriptions de la directive d'installation (voir Téléchargements). En cas d'application ou d'utilisation avec des produits d'autres fabricants, il faut en outre respecter les prescriptions, les consignes de sécurité et avertissements du fabricant tiers concerné. |
