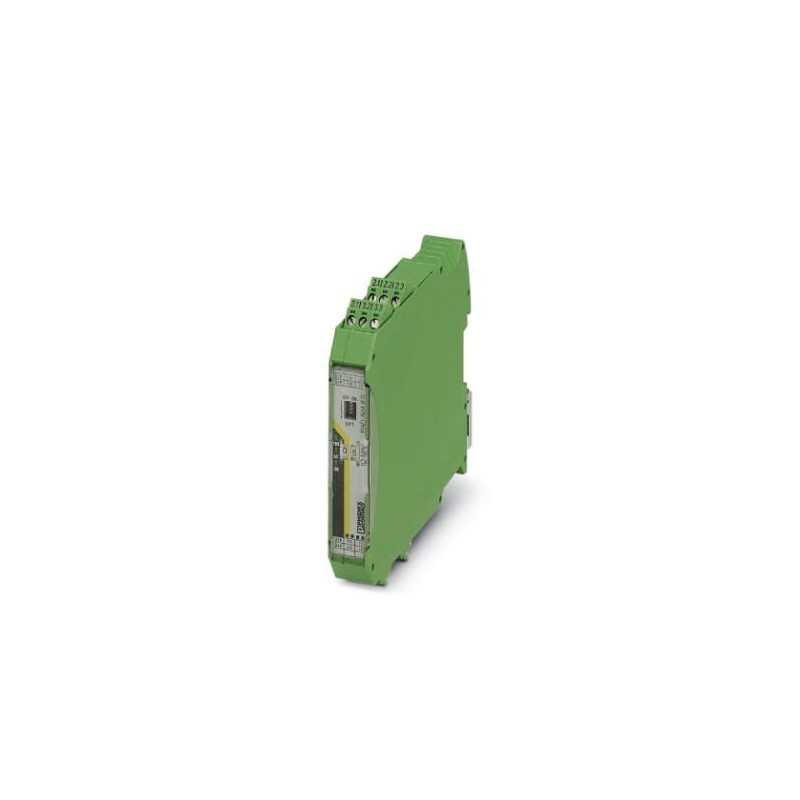

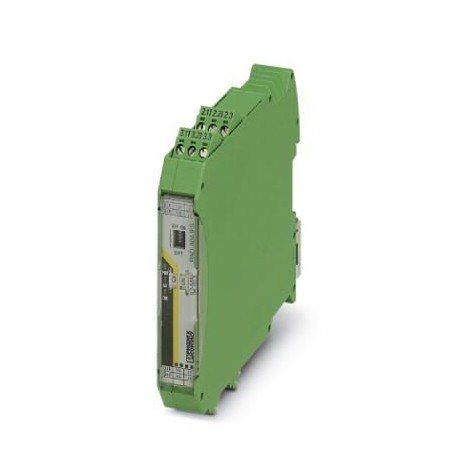

RAD-AO4-IFS 2901538 PHOENIX CONTACT Module d'extension E/S
RAD-AO4-IFS
2901538
PHOENIX_CONTACT
Module d'extension E/S
Radioline : module d’extension d’E/S, 4 sorties analogiques de courant ou de tension (0/4 mA ... 20 mA, 0 V... 10 V)
Commande industrielle API > Bus de terrain, périphérie déc. - module entrée/sortie analogique
Sécurité et communications
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲Données commerciales
| Code de commande | 2901538 |
|---|---|
| Unité de conditionnement | 1 pcs |
| Page catalogue | Page 463 (C-6-2017) |
| GTIN | 4046356609166 |
| Poids par pièce (hors emballage) | 0,174 KGM |
| Numéro du tarif douanier | 85177000 |
| Pays d'origine | DE (Allemagne) |
Remarque
| Restriction d'utilisation | CEM : produit de classe A, voir déclaration du fabriquant dans la section Téléchargements |
|---|
Conditions d'environnement
| Indice de protection | IP20 |
|---|---|
| Température ambiante (fonctionnement) | -40 °C ... 70 °C (Derating à partir de 55°C) |
| -40 °F ... 158 °F (Derating à partir de 131 °F) | |
| Température ambiante (stockage/transport) | -40 °C ... 85 °C |
| -40 °F ... 185 °F | |
| Humidité de l'air admissible (service) | 20 % ... 85 % |
| Humidité de l'air admissible (stockage/transport) | 20 % ... 85 % |
| Altitude | 2000 m |
| Vibrations (service) | selon CEI 60068-2-6 : 5g, 10 Hz ... 150 Hz |
| Choc | 16g, 11 ms |
Généralités
| Catégorie de surtension | II |
|---|---|
| Emplacement pour le montage | indifférent |
| Conseils pour le montage | sur profilé normalisé NS 35 selon EN 60715 |
| Degré de pollution | 2 |
| Matériau du boîtier | PA 6.6-FR |
| Classe d'inflammabilité selon UL 94 | V0 |
| MTTF | 999 Années (Telcordia-Standard, température 25 °C, cycle de travail 21% (5 jours par semaine, 8 heures par jour)) |
| 404 Années (Telcordia-Standard, température 40 ℃, cycle de travail 34,25 % (5 jours par semaine, 12 heures par jour)) | |
| 156 Années (Standard Telcordia, température 40 °C, cycle de travail 100 % (7 jours par semaine, 24h/24)) |
Alimentation
| Plage de tension d'alimentation | 19,2 V DC ... 30,5 V DC (Connecteur sur profilé) |
|---|---|
| Courant max. absorbé | ≤ 115 mA (@24 VDC, @ 25°C) |
| Protection contre les transitoires | Oui |
Sorties analogiques
| Nombre de sorties | 4 |
|---|---|
| Signal de sortie tension | 0 V ... 10 V |
| Signal de sortie tension maximale | env. 10,83 V |
| Charge | ≥ 10 kΩ |
| Précision | typ. 0,5 % (Sortie tension) |
| Signal de sortie courant | 0 mA ... 20 mA |
| 4 mA ... 20 mA | |
| Signal de sortie courant maximal | env. 21,67 mA |
| Charge | ≤ 500 Ω |
| Précision | ≤ 0,02 % (à 25 °C) |
| Résolution | 16 Bit |
| Coefficient de température typ. | 0,0025 %/K (à -40 °C ... +70 °C) |
| Comportement des sorties (réglable via sélecteurs de codage (DIP)) | Fonction de conservation / remise à zéro |
| Circuit de protection | Protection des sorties contre les transitoires |
Isolation galvanique
| E/S analogiques | 50 V (Tension assignée d'isolement (entre les sorties analogiques / alimentation TBUS, isolation renforcée selon EN 61010)) |
|---|
Caractéristiques de raccordement
| Type de raccordement | Raccordement vissé |
|---|---|
| Section de conducteur rigide min. | 0,2 mm² |
| Section de conducteur rigide max. | 2,5 mm² |
| Section de conducteur souple min. | 0,2 mm² |
| Section de conducteur souple max. | 2,5 mm² |
| Section du conducteur AWG min. | 24 |
| Section du conducteur AWG max. | 14 |
| Longueur à dénuder | 7 mm |
| Couple de serrage | 0,6 Nm |
| Filetage vis | M3 |
Affichage d'état
| Affichage d'état | LED verte (tension d'alimentation, PWR) |
|---|---|
| LED verte (communication de bus, DAT) | |
| LED rouge (erreur périphérique, ERR) |
Normes et spécifications
| Compatibilité électromagnétique | Conformité à la directive CEM 2014/30/UE |
|---|---|
| Désignation de la norme | Directive CEM 2014/30/UE |
| Normes/Prescriptions | EN 61000-6-2 |
| Désignation de la norme | Directive CEM 2014/30/UE |
| Normes/Prescriptions | EN 61000-6-4 |
| Désignation de la norme | Directive Ex (ATEX) |
| Normes/Prescriptions | EN 60079-0 |
| Désignation de la norme | Directive Ex (ATEX) |
| Normes/Prescriptions | EN 60079-15 |
| Emission | EN 61000-6-4 |
| Immunité | EN 61000-6-2 |
| Classe d'inflammabilité selon UL 94 | V0 |
| Choc | 16g, 11 ms |
| Vibrations (service) | selon CEI 60068-2-6 : 5g, 10 Hz ... 150 Hz |
| Conformité | Conformité CE |
| ATEX | II 3 G Ex nA IIC T4 Gc |
| IECEx | Ex nA IIC T4 Gc |
| UL, USA/Canada | UL 508 Listed |
| Class I, Div. 2, Groups A, B, C, D T4A | |
| Class I, Zone 2, IIC T4 | |
| Test aux gaz nocifs | ISA-S71.04-1985 G3 Harsh Group A |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Période d'utilisation conforme (EFUP) : 50 ans |
| La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses. |
Contenu du kit
Connecteur sur profilé pour montage sur profilé. Universel pour boîtiers TBUS. Contacts or, 5 pôles.
Classifications
eCl@ss 4.027230207eCl@ss 4.127230207eCl@ss 5.027230207eCl@ss 5.127242200eCl@ss 6.027242600eCl@ss 7.027242601eCl@ss 8.027242601eCl@ss 9.027242601
| Caractéristique | Valeur |
|---|---|
| Type de tension d'alimentation (EF002991) | CC |
| Entrée, courant (EF003204) | Non |
| Entrée, tension (EF003205) | Non |
| Entrée, résistance (EF003206) | Non |
| Entrée, thermomètre à résistance (EF003207) | Non |
| Entrée, thermo-élément (EF003208) | Non |
| Signal d'entrée configurable (EF003209) | Non |
| Sortie, courant (EF003212) | Non |
| Sortie, tension (EF003213) | Non |
| Signal de sortie configurable (EF003214) | Non |
| Nombre d'entrées analogiques (EF001994) | 0 |
| Nombre d'entrées numériques (EF001995) | 0 |
| Entrées analogiques configurables (EF008518) | Non |
| Sorties analogiques configurables (EF008519) | Non |
| Nombre d'interfaces matérielles Industrial Ethernet (EF003020) | 0 |
| Nombre d'interfaces matérielles PROFINET (EF006932) | 0 |
| Nombre d'interfaces matérielles en série RS-232 (EF003021) | 0 |
| Nombre d'interfaces matérielles en série RS-422 (EF003022) | 0 |
| Nombre d'interfaces matérielles en série RS-485 (EF003023) | 0 |
| Nombre d'interfaces matérielles en série TTY (EF003024) | 0 |
| Nombre d'interfaces matérielles parallèles (EF003026) | 0 |
| Nombre d'interfaces matérielles Wireless (EF006933) | 0 |
| Nombre d'interfaces matérielles USB (EF003025) | 0 |
| Nombre d'autres interfaces matérielles (EF003027) | 0 |
| supporte le protocole pour EtherCAT (EF017564) | Non |
| Protocole pris en charge pour TCP/IP (EF003050) | Non |
| Protocole pris en charge pour PROFIBUS (EF003052) | Non |
| Protocole pris en charge pour CAN (EF003053) | Non |
| Protocole pris en charge pour INTERBUS (EF003054) | Non |
| Protocole pris en charge pour ASI (EF003051) | Non |
| Protocole pris en charge pour KNX (EF003055) | Non |
| Protocole pris en charge pour Modbus (EF003057) | Non |
| Protocole pris en charge pour Data-Highway (EF003058) | Non |
| Protocole pris en charge pour DeviceNet (EF003059) | Non |
| Protocole pris en charge pour SUCONET (EF003060) | Non |
| Protocole pris en charge pour LON (EF003017) | Non |
| Protocole pris en charge pour PROFINET IO (EF007525) | Non |
| Protocole pris en charge pour PROFINET CBA (EF007524) | Non |
| Protocole pris en charge pour SERCOS (EF006657) | Non |
| Protocole pris en charge pour Foundation Fieldbus (EF007522) | Non |
| Protocole pris en charge pour EtherNet/IP (EF007521) | Non |
| Protocole pris en charge pour AS-Interface Safety at Work (EF007519) | Non |
| Protocole pris en charge pour DeviceNet Safety (EF007520) | Non |
| Protocole pris en charge pour INTERBUS-Safety (EF006662) | Non |
| Protocole pris en charge pour PROFIsafe (EF007526) | Non |
| Protocole pris en charge pour SafetyBUS p (EF007527) | Non |
| Protocole pris en charge pour autres systèmes de bus (EF003062) | Oui |
| Standard radio Bluetooth (EF007178) | Non |
| Standard radio WLAN 802.11 (EF007179) | Non |
| Standard radio GPRS (EF008523) | Non |
| Standard radio GSM (EF008524) | Non |
| Standard radio UMTS (EF008525) | Non |
| Maître IO-Link (EF007298) | Non |
| Composants système (EF004118) | Oui |
| Classe de protection (IP) (EF005474) | IP20 |
| Finition du raccordement électrique (EF003961) | Borne à vis |
| Raccordement au bus de champ possible sur coupleur de bus séparé (EF004002) | Oui |
| Montage possible sur barres profilées (EF003972) | Non |
| Montage mural/direct possible (EF007020) | Non |
| Encastrement frontal possible (EF007016) | Non |
| Montage sur rack possible (EF007018) | Non |
| Adapté aux fonctions de sécurité (EF001597) | Non |
| Niveau de performance selon EN ISO 13849-1 (EF007399) | Sans |
| Matériel associé (Ex ia) (EF004141) | Non |
| Matériel associé (Ex ib) (EF004142) | Non |
| Catégorie de protection contre les explosions pour le gaz (EF003997) | Sans |
| Catégorie de protection contre les explosions pour la poussière (EF003998) | Sans |
| Largeur (EF000008) | 17.6 mm |
| Hauteur (EF000040) | 113.02 mm |
| Profondeur (EF000049) | 113.6 mm |
