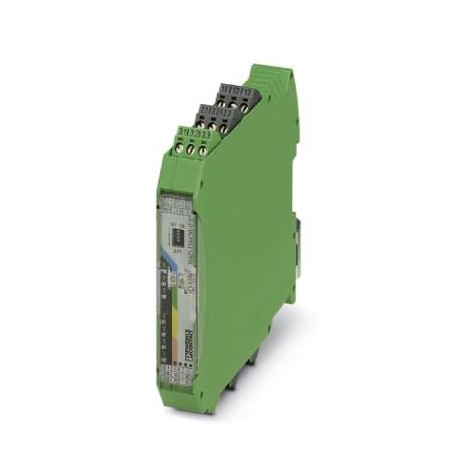

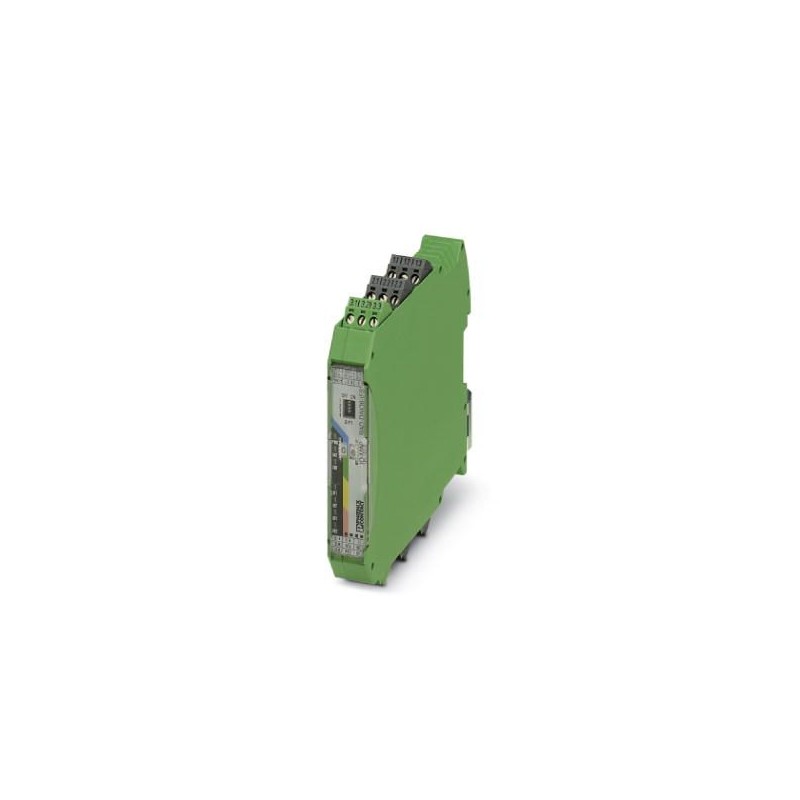

RAD-DAIO6-IFS 2901533 PHOENIX CONTACT Module d'extension E/S
RAD-DAIO6-IFS
2901533
PHOENIX_CONTACT
Module d'extension E/S
Radioline : module d’extension d’E/S, 2 entrées et sorties numériques (0 ... 250 V AC/DC) et 1 entrée analogique (0/4 ... 20 mA) et analogique (0/4 ... 20 mA, 0 ... 10 V)
Commande industrielle API > Bus de terrain, périphérie déc. - module entrée/sortie digital
Sécurité et communications
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲Données commerciales
| Code de commande | 2901533 |
|---|---|
| Unité de conditionnement | 1 pcs |
| Page catalogue | Page 460 (C-6-2017) |
| GTIN | 4046356610216 |
| Poids par pièce (hors emballage) | 0,240 KGM |
| Numéro du tarif douanier | 85177000 |
| Pays d'origine | DE (Allemagne) |
Remarque
| Restriction d'utilisation | CEM : produit de classe A, voir déclaration du fabriquant dans la section Téléchargements |
|---|
Conditions d'environnement
| Indice de protection | IP20 |
|---|---|
| Température ambiante (fonctionnement) | -40 °C ... 70 °C (Derating à partir de 55°C) |
| -40 °F ... 158 °F (Derating à partir de 131 °F) | |
| Température ambiante (stockage/transport) | -40 °C ... 85 °C |
| -40 °F ... 185 °F | |
| Humidité de l'air admissible (service) | 20 % ... 85 % |
| Humidité de l'air admissible (stockage/transport) | 20 % ... 85 % |
| Altitude | 2000 m |
| Vibrations (service) | selon CEI 60068-2-6 : 5g, 10 Hz ... 150 Hz |
| Choc | 16g, 11 ms |
Généralités
| Catégorie de surtension | II |
|---|---|
| Emplacement pour le montage | indifférent |
| Conseils pour le montage | sur profilé normalisé NS 35 selon EN 60715 |
| Degré de pollution | 2 |
| Matériau du boîtier | PA 6.6-FR |
| Classe d'inflammabilité selon UL 94 | V0 |
| MTTF | 889 Années (Telcordia-Standard, température 25 °C, cycle de travail 21% (5 jours par semaine, 8 heures par jour)) |
| 391 Années (Telcordia-Standard, température 40 ℃, cycle de travail 34,25 % (5 jours par semaine, 12 heures par jour)) | |
| 151 Années (Standard Telcordia, température 40 °C, cycle de travail 100 % (7 jours par semaine, 24h/24)) |
Alimentation
| Plage de tension d'alimentation | 19,2 V DC ... 30,5 V DC (Connecteur sur profilé) |
|---|---|
| Courant max. absorbé | ≤ 95 mA (@24 VDC, @ 25°C) |
| Protection contre les transitoires | Oui |
Entrées analogiques
| Nombre d'entrées | 1 |
|---|---|
| Signal d'entrée courant | 0 mA ... 20 mA (réglable via commutateurs DIP) |
| 4 mA ... 20 mA (réglable via commutateurs DIP) | |
| Signal d'entrée courant maximal | 22 mA |
| Résistance d'entrée entrée courant | < 70 Ω |
| Précision | ≤ 0,02 % (à 25 °C) |
| Coefficient de température typ. | typ. 0,0025 %/K (à -40 °C ... +70 °C) |
| Tension d'alimentation | ≥ 12 V DC (pour capteurs passifs (via borne PWR1, +I1)) |
| Résolution | 16 Bit |
| Circuit de protection | Protection contre les courts-circuits et contre les surcharges |
Entrées tout-ou-rien
| Description de l'entrée | Entrée TOR |
|---|---|
| Nombre d'entrées | 2 |
| Niveau commut. signal « 1 » | 10 V AC/DC ... 50 V AC/DC (Entrée Low Voltage) |
| 50 V AC/DC ... 250 V AC/DC (Entrée High Voltage) | |
| Niveau commut. signal « 0 » | 0 V AC/DC ... 4 V AC/DC (Entrée Low Voltage) |
| 0 V AC/DC ... 20 V AC/DC (Entrée High Voltage) | |
| Fréquence d'entrée | ≤ 2 Hz |
Sorties analogiques
| Nombre de sorties | 1 |
|---|---|
| Signal de sortie tension | 0 V ... 10 V |
| Signal de sortie tension maximale | env. 10,83 V |
| Charge | ≥ 10 kΩ |
| Précision | typ. 0,5 % (Sortie tension) |
| Signal de sortie courant | 0 mA ... 20 mA |
| 4 mA ... 20 mA | |
| Signal de sortie courant maximal | env. 21,67 mA |
| Charge | ≤ 500 Ω |
| Précision | ≤ 0,02 % (à 25 °C) |
| Résolution | 16 Bit |
| Coefficient de température typ. | typ. 0,0025 %/K (à -40 °C ... +70 °C) |
| Comportement des sorties (réglable via sélecteurs de codage (DIP)) | Fonction de conservation / remise à zéro |
| Circuit de protection | Protection des sorties contre les transitoires |
Sorties TOR
| Nombre de sorties | 2 |
|---|---|
| Type de contact | Contact inverseur |
| Matériau des contacts | AgSnO2 |
| Tension de commutation maximale | 250 V AC/DC |
| Courant de commutation minimal | ≥ 10 mA |
| Courant de commutation maximal | 2 A (par voie) |
| Durée de vie mécanique | 1x 107cycles |
| Durée de vie électrique | 2x 105cycles (à 2 A, 250 V AC, cosφ 0,4) |
| 2x 105cycles (à 1 A, 24 V DC, L/R = 48 ms) | |
| Fréquence de commutation maximale | 2 Hz |
| Puissance de commutation | 120 W (24 V DC) |
| 120 W (30 V DC) | |
| 20 W (48 V DC) | |
| 18 W (60 V DC) | |
| 22 W (110 V DC) | |
| 40 W (220 V DC) | |
| 42 W (250 V DC) | |
| 1250 VA | |
| Comportement des sorties (réglable via sélecteurs de codage (DIP)) | Fonction de conservation / remise à zéro |
Isolation galvanique
| E/S TOR | 300 V (Tension assignée d'isolement (entre entrées TOR // sorties TOR // alimentation TBUS, isolation renforcée selon EN 61010)) |
|---|---|
| E/S analogiques | 50 V (Tension assignée d'isolement (entre entrées analogiques / sorties analogiques / alimentation TBUS, isolation renforcée selon EN 61010)) |
| E/S TOR / analogiques | 300 V (Tension assignée d'isolement (entre entrées et sorties TOR // entrées et sorties analogiques, isolation renforcée selon EN 61010)) |
Caractéristiques de raccordement
| Type de raccordement | Raccordement vissé |
|---|---|
| Section de conducteur rigide min. | 0,2 mm² |
| Section de conducteur rigide max. | 2,5 mm² |
| Section de conducteur souple min. | 0,2 mm² |
| Section de conducteur souple max. | 2,5 mm² |
| Section du conducteur AWG min. | 24 |
| Section du conducteur AWG max. | 14 |
| Longueur à dénuder | 7 mm |
| Couple de serrage | 0,6 Nm |
| Filetage vis | M3 |
Affichage d'état
| Affichage d'état | LED verte (tension d'alimentation, PWR) |
|---|---|
| LED verte (communication de bus, DAT) | |
| LED rouge (erreur périphérique, ERR) | |
| LED jaune (entrée TOR, DI1) | |
| LED jaune (entrée TOR, DI2) | |
| LED jaune (sortie TOR, DO1) | |
| LED jaune (sortie TOR, DO2) |
Normes et spécifications
| Compatibilité électromagnétique | Conformité à la directive CEM 2014/30/UE |
|---|---|
| Désignation de la norme | Directive CEM 2014/30/UE |
| Normes/Prescriptions | EN 61000-6-2 |
| Désignation de la norme | Directive CEM 2014/30/UE |
| Normes/Prescriptions | EN 61000-6-4 |
| Désignation de la norme | Directive Ex (ATEX) |
| Normes/Prescriptions | EN 60079-0 |
| Désignation de la norme | Directive Ex (ATEX) |
| Normes/Prescriptions | EN 60079-15 |
| Classe d'inflammabilité selon UL 94 | V0 |
| Choc | 16g, 11 ms |
| Vibrations (service) | selon CEI 60068-2-6 : 5g, 10 Hz ... 150 Hz |
| Conformité | Conformité CE |
| ATEX | II 3 G Ex nA nC IIC T4 Gc |
| IECEx | Ex nA nC IIC T4 Gc |
| UL, USA/Canada | UL 508 Listed |
| Class I, Div. 2, Groups A, B, C, D T4A | |
| Class I, Zone 2, IIC T4 | |
| Test aux gaz nocifs | ISA-S71.04-1985 G3 Harsh Group A |
Environmental Product Compliance
| China RoHS | Période d'utilisation conforme (EFUP) : 50 ans |
|---|---|
| La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses. |
Contenu du kit
Connecteur sur profilé pour montage sur profilé. Universel pour boîtiers TBUS. Contacts or, 5 pôles.
Classifications
eCl@ss 4.027230207eCl@ss 4.127230207eCl@ss 5.027230207eCl@ss 5.127242200eCl@ss 6.027242600eCl@ss 7.027242602eCl@ss 8.027242602eCl@ss 9.027242602
| Caractéristique | Valeur |
|---|---|
| Entrées analogiques configurables (EF008518) | Non |
| Sorties analogiques configurables (EF008519) | Non |
| Nombre d'entrées numériques (EF001992) | 0 |
| Nombre de sorties numériques (EF001993) | 0 |
| Entrées numériques configurables (EF008516) | Non |
| Sorties numériques configurables (EF008520) | Non |
| Type de tension d'entrée (EF003033) | CC |
| Protection contre les courts-circuits, sorties numériques disponibles (EF003320) | Non |
| Entrée analogique, courant (EF003219) | Non |
| Entrée analogique, tension (EF003221) | Non |
| Entrée analogique, résistance (EF003222) | Non |
| Entrée analogique, thermomètre à résistance (EF003224) | Non |
| Entrée analogique, thermo-élément (EF003225) | Non |
| Signal d'entrée analogique configurable (EF003227) | Non |
| Sortie analogique, courant (EF003234) | Non |
| Sortie analogique, tension (EF003235) | Non |
| Signal de sortie analogique configurable (EF003236) | Non |
| Nombre d'interfaces matérielles Industrial Ethernet (EF003020) | 0 |
| Nombre d'interfaces matérielles PROFINET (EF006932) | 0 |
| Nombre d'interfaces matérielles en série RS-232 (EF003021) | 0 |
| Nombre d'interfaces matérielles en série RS-422 (EF003022) | 0 |
| Nombre d'interfaces matérielles en série RS-485 (EF003023) | 0 |
| Nombre d'interfaces matérielles en série TTY (EF003024) | 0 |
| Nombre d'interfaces matérielles parallèles (EF003026) | 0 |
| Nombre d'interfaces matérielles Wireless (EF006933) | 0 |
| Nombre d'autres interfaces matérielles (EF003027) | 0 |
| Avec interface optique (EF003028) | Non |
| Maître IO-Link (EF007298) | Non |
| Composants système (EF004118) | Oui |
| Classe de protection (IP) (EF005474) | IP20 |
| Raccordement au bus de champ possible sur coupleur de bus séparé (EF004002) | Oui |
| Montage mural/direct possible (EF007020) | Non |
| Encastrement frontal possible (EF007016) | Non |
| Montage sur rack possible (EF007018) | Non |
| Adapté aux fonctions de sécurité (EF001597) | Non |
| Matériel associé (Ex ia) (EF004141) | Non |
| Matériel associé (Ex ib) (EF004142) | Non |
