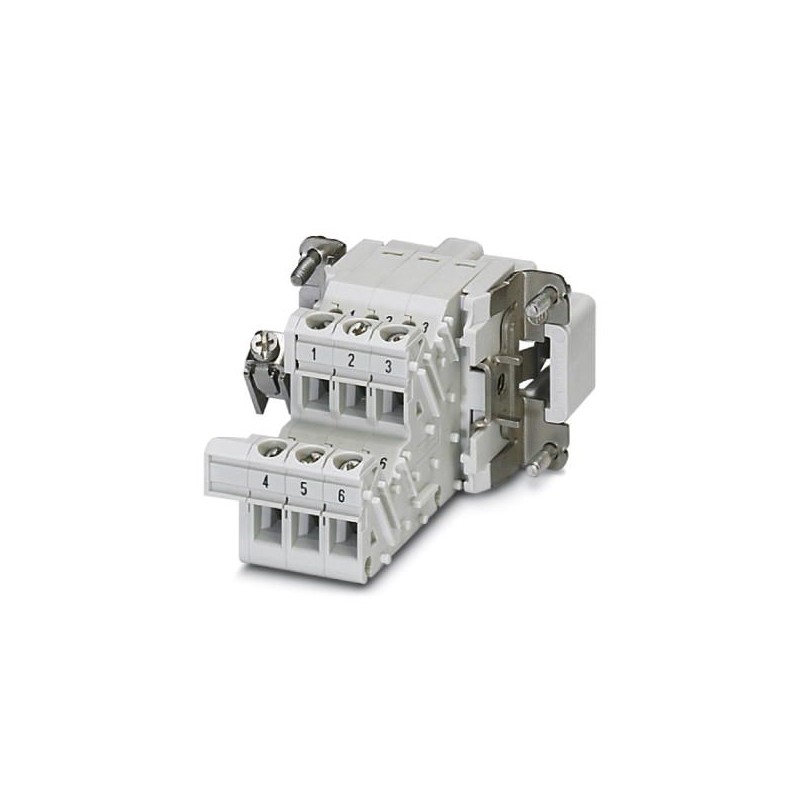

PHOENIX_CONTACT HC-B 6-A-UT-PER-M 1648072 - Image 1

Les images sont à titre illustratif. Svp, révisez la fiche technique.

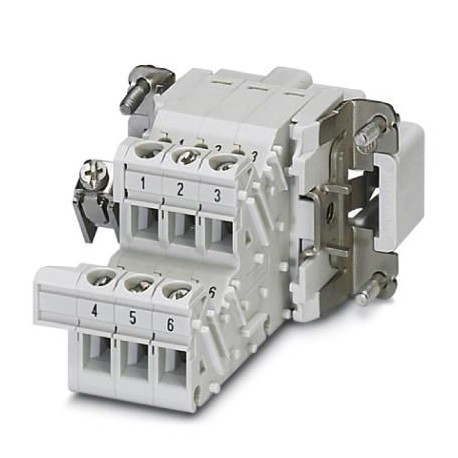

HC-B 6-A-UT-PER-M 1648072 PHOENIX CONTACT Adaptateur-bornier

Référence: HC-B 6-A-UT-PER-M

Code: 1648072

Fabricant: PHOENIX_CONTACT

Description:

Adaptateur-bornier
Adaptateur de terminal HEAVYCON avec insert enfichable, série B6, 6 pôles, pour le côté droit de l’armoire de commande, raccord à vis

Catégories:

  • Connecteurs > Bloc de contacts
  • PHOENIX_CONTACT > Connecteurs industriels

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT

  • En savoir plus
  • ETIM
  • PDF
  • Commentaires
Garantie, réparation et dévolution.

Prix total: 122,52 €

Prix unitaire: 24,505 €

Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant).

Calculer le prix par quantité

QuantitéPrix

Délai standard: 2-3 semaines.

  • Ces délais sont estimatifs et peuvent varier une fois la commande de l'article traitée.

DERNIÈRE CONSULTÉS

EN SAVOIR PLUS

Données commerciales

Code de commande1648072
Unité de conditionnement5 pcs
Quantité minimum de commande5 pcs
Page cataloguePage 545 (C-2-2017)
GTIN4017918969707
Poids par pièce (hors emballage)0,015 KGM
Numéro du tarif douanier85366990
Pays d'origineCN (Chine)

Cotes

Distance horizontale entre les trous de perçage44 mm
Hauteur71,6 mm

Conditions ambiantes

Température ambiante (fonctionnement)-40 °C ... 125 °C

Caractéristiques électriques

Nombre de pôles6
Connexion selon la normeCEI / EN
Tension de référence (III/3)500 V
Tension de choc assignée6 kV
Courant de référence16 A

Caractéristiques mécaniques

TypeB6
Filetage visM3
Mode de raccordementRaccordement vissé
Couple de serrage0,5 Nm ... 0,8 Nm
Longueur de gaine à dénuder de chaque fil12 mm
Section raccordable0,5 mm² ... 2,5 mm²
Section raccordable AWG20 ... 14

Généralités

RemarquePour brides de montage HEAVYCONNEC-ADVANCE et embases HEAVYCONNEC de type B6
Les connecteurs ne doivent être manipulés que hors charge/tension.
Matériau de contactAlliage de cuivre
Matériau de surface du contactAg
Matériau de porte-contactsPA
Normes/prescriptionsPA: Protection incendie dans les véhicules ferroviaires - Ensembles d'exigences R22 et R23 et DIN EN 45545-2 (Niveau de risque HL1 - HL2)
PA: Protection incendie dans les véhicules ferroviaires - Ensemble d'exigences R24 et DIN EN 45545-2 (Niveau de risque HL1 - HL3)
Degré de pollution3
Catégorie de surtensionIII
Classe d'inflammabilité selon UL 94V0
Connexion selon la normeCEI / EN
Conseils pour le montageL'utilisation conforme à la destination prévoit le montage dans un boîtier avec l'indice de protection IP54 ou plus élevé.
Instruction pour le montageLes connecteurs ne doivent être manipulés que hors charge/tension.

Normes et spécifications

Connexion selon la normeCSA
Spécifications concernant l'exécution et les essaisDIN EN 61984
DIN EN 60664
CEI 60352
Classe d'inflammabilité selon UL 94V0

Environmental Product Compliance

REACh SVHCLead 7439-92-1
China RoHSPériode d'utilisation conforme (EFUP) : 50 ans
La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses.

Classifications

ETIM for 1648072 Connecteurs (EC000438)

Nom de la caractéristiqueFinition des contacts (EF001587)
Valeur de la caractéristiqueBroche
Nom de la caractéristiqueNombre de pôles (EF001391)
Valeur de la caractéristique6
Nom de la caractéristiqueMatériau de l'insert de connecteur (EF007545)
Valeur de la caractéristiqueAutre
Nom de la caractéristiqueTempérature ambiante (EF002386)
Valeur de la caractéristique125 °C
Nom de la caractéristiqueTempérature de fonctionnement (EF002393)
Valeur de la caractéristique-40 °C
Nom de la caractéristiqueTension assignée (EF000228)
Valeur de la caractéristique500 V
Nom de la caractéristiqueCatégorie de surtension (EF006785)
Valeur de la caractéristiqueIII
Nom de la caractéristiqueAvec protection des fils (EF000550)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueSection de conducteur connectable à fil fin sans embout de câble (EF007341)
Valeur de la caractéristique0.5 mm²
Nom de la caractéristiqueSection de conducteur connectable multifilaire (EF007343)
Valeur de la caractéristique0.5 mm²
Nom de la caractéristiqueMatériau du revêtement de contact (EF004020)
Valeur de la caractéristiqueAutre
Nom de la caractéristiqueMatériau du contact (EF007544)
Valeur de la caractéristiqueAutre
Nom de la caractéristiqueClasse d'inflammabilité du matériau isolant selon UL 94 (EF002521)
Valeur de la caractéristiqueV0
Nom de la caractéristiqueAvec conducteur de protection (EF007468)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueLargeur (EF000008)
Valeur de la caractéristique34 mm
Nom de la caractéristiqueHauteur (EF000040)
Valeur de la caractéristique71.6 mm
Nom de la caractéristiqueProfondeur (EF000049)
Valeur de la caractéristique51 mm
