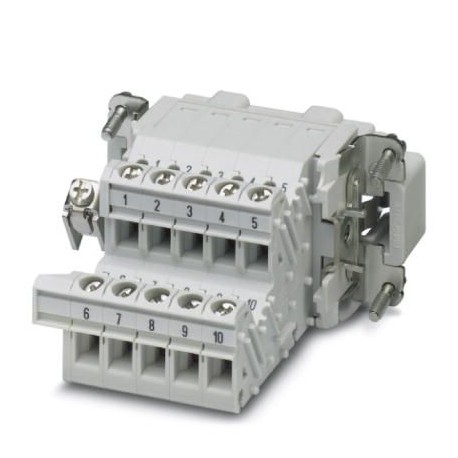

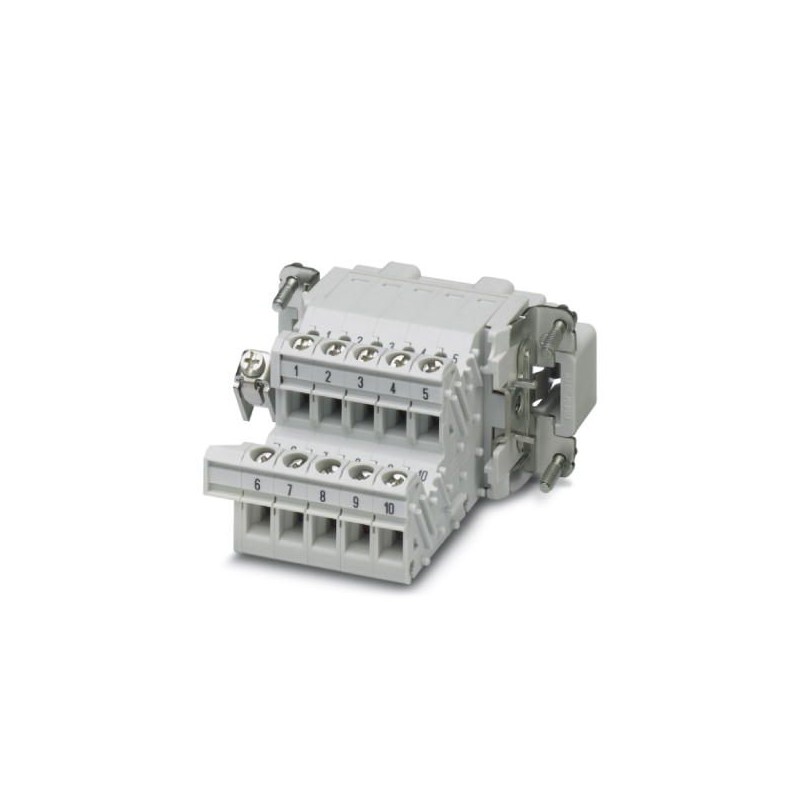

HC-B 10-A-UT-PER-M 1648084 PHOENIX CONTACT Adaptateur-bornier
HC-B 10-A-UT-PER-M
1648084
PHOENIX_CONTACT
Adaptateur-bornier
Connecteurs > Bloc de contacts
Connecteurs industriels
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
En savoir plus
▲Données commerciales
| Code de commande | 1648084 |
|---|---|
| Unité de conditionnement | 5 pcs |
| Page catalogue | Page 545 (C-2-2017) |
| GTIN | 4017918969721 |
| Poids par pièce (hors emballage) | 0,107 KGM |
| Numéro du tarif douanier | 85366990 |
| Pays d'origine | CN (Chine) |
Caractéristiques électriques
| Nombre de pôles | 10 |
|---|---|
| Connexion selon la norme | CEI / EN |
| Tension de référence (III/3) | 500 V |
| Tension de choc assignée | 6 kV |
| Courant de référence | 16 A |
Caractéristiques mécaniques
| Type | B10 |
|---|---|
| Filetage vis | M3 |
| Mode de raccordement | Raccordement vissé |
| Couple de serrage | 0,5 Nm ... 0,8 Nm |
| Longueur de gaine à dénuder de chaque fil | 12 mm |
| Section raccordable | 0,5 mm² ... 2,5 mm² |
| Section raccordable AWG | 20 ... 14 |
Généralités
| Remarque | Pour brides de montage HEAVYCONNEC-ADVANCE et embases HEAVYCONNEC de type B10 |
|---|---|
| Les connecteurs ne doivent être manipulés que hors charge/tension. | |
| Matériau de contact | Alliage de cuivre |
| Matériau de surface du contact | Ag |
| Matériau de porte-contacts | PA |
| Normes/prescriptions | PA: Protection incendie dans les véhicules ferroviaires - Ensembles d'exigences R22 et R23 et DIN EN 45545-2 (Niveau de risque HL1 - HL2) |
| PA: Protection incendie dans les véhicules ferroviaires - Ensemble d'exigences R24 et DIN EN 45545-2 (Niveau de risque HL1 - HL3) | |
| Degré de pollution | 3 |
| Catégorie de surtension | III |
| Classe d'inflammabilité selon UL 94 | V0 |
| Connexion selon la norme | CEI / EN |
| Conseils pour le montage | L'utilisation conforme à la destination prévoit le montage dans un boîtier avec l'indice de protection IP54 ou plus élevé. |
| Instruction pour le montage | Les connecteurs ne doivent être manipulés que hors charge/tension. |
Normes et spécifications
| Connexion selon la norme | CSA |
|---|---|
| Spécifications concernant l'exécution et les essais | DIN EN 61984 |
| DIN EN 60664 | |
| CEI 60352 | |
| Classe d'inflammabilité selon UL 94 | V0 |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Période d'utilisation conforme (EFUP) : 50 ans |
| La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses. |
Classifications
eCl@ss 4.027140816eCl@ss 4.127140816eCl@ss 5.027143424eCl@ss 5.127261200eCl@ss 6.027261200eCl@ss 7.027440205eCl@ss 8.027440205eCl@ss 9.027440222
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX CABLAGE CONNECTEURS FR.pdf | 57 Mbytes |
|
| PHOENIX CONTACT-1648084-HC-B 10-A-UT-PER-M | 144 Kbytes |
|
